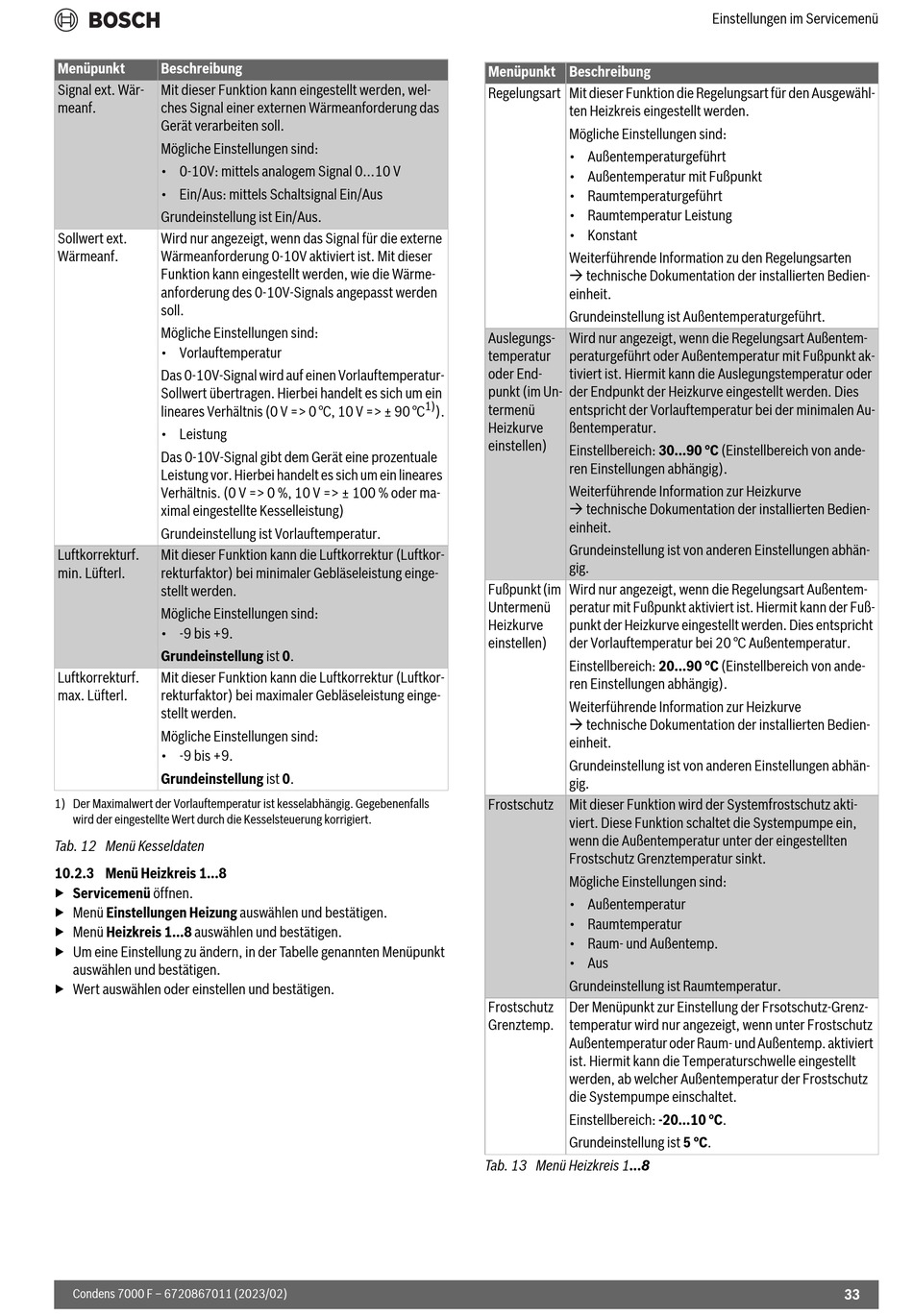

Menü Heizkreis 1 - Bosch Condens 7000 F Installations- Und Wartungsanleitung

Menüpunkt Beschreibung
Signal ext. Wär- Mit dieser Funktion kann eingestellt werden, wel-
meanf. ches Signal einer externen Wärmeanforderung das
Gerät verarbeiten soll.
Mögliche Einstellungen sind:
• 0-10V: mittels analogem Signal 0...10 V
• Ein/Aus: mittels Schaltsignal Ein/Aus
Grundeinstellung ist Ein/Aus.
Sollwert ext. Wird nur angezeigt, wenn das Signal für die externe
Wärmeanf. Wärmeanforderung 0-10V aktiviert ist. Mit dieser
Funktion kann eingestellt werden, wie die Wärme-
anforderung des 0-10V-Signals angepasst werden
soll.
Mögliche Einstellungen sind:
• Vorlauftemperatur
Das 0-10V-Signal wird auf einen Vorlauftemperatur-
Sollwert übertragen. Hierbei handelt es sich um ein
lineares Verhältnis (0 V => 0 °C, 10 V => ± 90 °C
• Leistung
Das 0-10V-Signal gibt dem Gerät eine prozentuale
Leistung vor. Hierbei handelt es sich um ein lineares
Verhältnis. (0 V => 0 %, 10 V => ± 100 % oder ma-
ximal eingestellte Kesselleistung)
Grundeinstellung ist Vorlauftemperatur.
Luftkorrekturf. Mit dieser Funktion kann die Luftkorrektur (Luftkor-
min. Lüfterl. rekturfaktor) bei minimaler Gebläseleistung einge-
stellt werden.
Mögliche Einstellungen sind:
• -9 bis +9.
Grundeinstellung ist 0.
Luftkorrekturf. Mit dieser Funktion kann die Luftkorrektur (Luftkor-
max. Lüfterl. rekturfaktor) bei maximaler Gebläseleistung einge-
stellt werden.
Mögliche Einstellungen sind:
• -9 bis +9.
Grundeinstellung ist 0.
1) Der Maximalwert der Vorlauftemperatur ist kesselabhängig. Gegebenenfalls
wird der eingestellte Wert durch die Kesselsteuerung korrigiert.
Tab. 12 Menü Kesseldaten
10.2.3 Menü Heizkreis 1...8
▶ Servicemenü öffnen.
▶ Menü Einstellungen Heizung auswählen und bestätigen.
▶ Menü Heizkreis 1...8 auswählen und bestätigen.
▶ Um eine Einstellung zu ändern, in der Tabelle genannten Menüpunkt
auswählen und bestätigen.
▶ Wert auswählen oder einstellen und bestätigen.
Condens 7000 F – 6720867011 (2023/02)
Menüpunkt Beschreibung
Regelungsart Mit dieser Funktion die Regelungsart für den Ausgewähl-
ten Heizkreis eingestellt werden.
Mögliche Einstellungen sind:
• Außentemperaturgeführt
• Außentemperatur mit Fußpunkt
• Raumtemperaturgeführt
• Raumtemperatur Leistung
• Konstant
Weiterführende Information zu den Regelungsarten
 technische Dokumentation der installierten Bedien-
einheit.
Grundeinstellung ist Außentemperaturgeführt.
Auslegungs- Wird nur angezeigt, wenn die Regelungsart Außentem-
temperatur peraturgeführt oder Außentemperatur mit Fußpunkt ak-
oder End- tiviert ist. Hiermit kann die Auslegungstemperatur oder
punkt (im Un- der Endpunkt der Heizkurve eingestellt werden. Dies
1)
termenü entspricht der Vorlauftemperatur bei der minimalen Au-
).
Heizkurve ßentemperatur.
einstellen)
Einstellbereich: 30...90 °C (Einstellbereich von ande-
ren Einstellungen abhängig).
Weiterführende Information zur Heizkurve
 technische Dokumentation der installierten Bedien-
einheit.
Grundeinstellung ist von anderen Einstellungen abhän-
gig.
Fußpunkt (im Wird nur angezeigt, wenn die Regelungsart Außentem-
Untermenü peratur mit Fußpunkt aktiviert ist. Hiermit kann der Fuß-
Heizkurve punkt der Heizkurve eingestellt werden. Dies entspricht
einstellen) der Vorlauftemperatur bei 20 °C Außentemperatur.
Einstellbereich: 20...90 °C (Einstellbereich von ande-
ren Einstellungen abhängig).
Weiterführende Information zur Heizkurve
 technische Dokumentation der installierten Bedien-
einheit.
Grundeinstellung ist von anderen Einstellungen abhän-
gig.
Frostschutz Mit dieser Funktion wird der Systemfrostschutz akti-
viert. Diese Funktion schaltet die Systempumpe ein,
wenn die Außentemperatur unter der eingestellten
Frostschutz Grenztemperatur sinkt.
Mögliche Einstellungen sind:
• Außentemperatur
• Raumtemperatur
• Raum- und Außentemp.
• Aus
Grundeinstellung ist Raumtemperatur.
Frostschutz Der Menüpunkt zur Einstellung der Frsotschutz-Grenz-
Grenztemp. temperatur wird nur angezeigt, wenn unter Frostschutz
Außentemperatur oder Raum- und Außentemp. aktiviert
ist. Hiermit kann die Temperaturschwelle eingestellt
werden, ab welcher Außentemperatur der Frostschutz
die Systempumpe einschaltet.
Einstellbereich: -20...10 °C.
Grundeinstellung ist 5 °C.
Tab. 13 Menü Heizkreis 1...8
Einstellungen im Servicemenü
33
