Extremis AMAi Montageanleitung

Vorschau ausblenden Andere Handbücher für AMAi:
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AMAi
Feuerverzinkte Version

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extremis AMAi

Inhaltszusammenfassung für Extremis AMAi

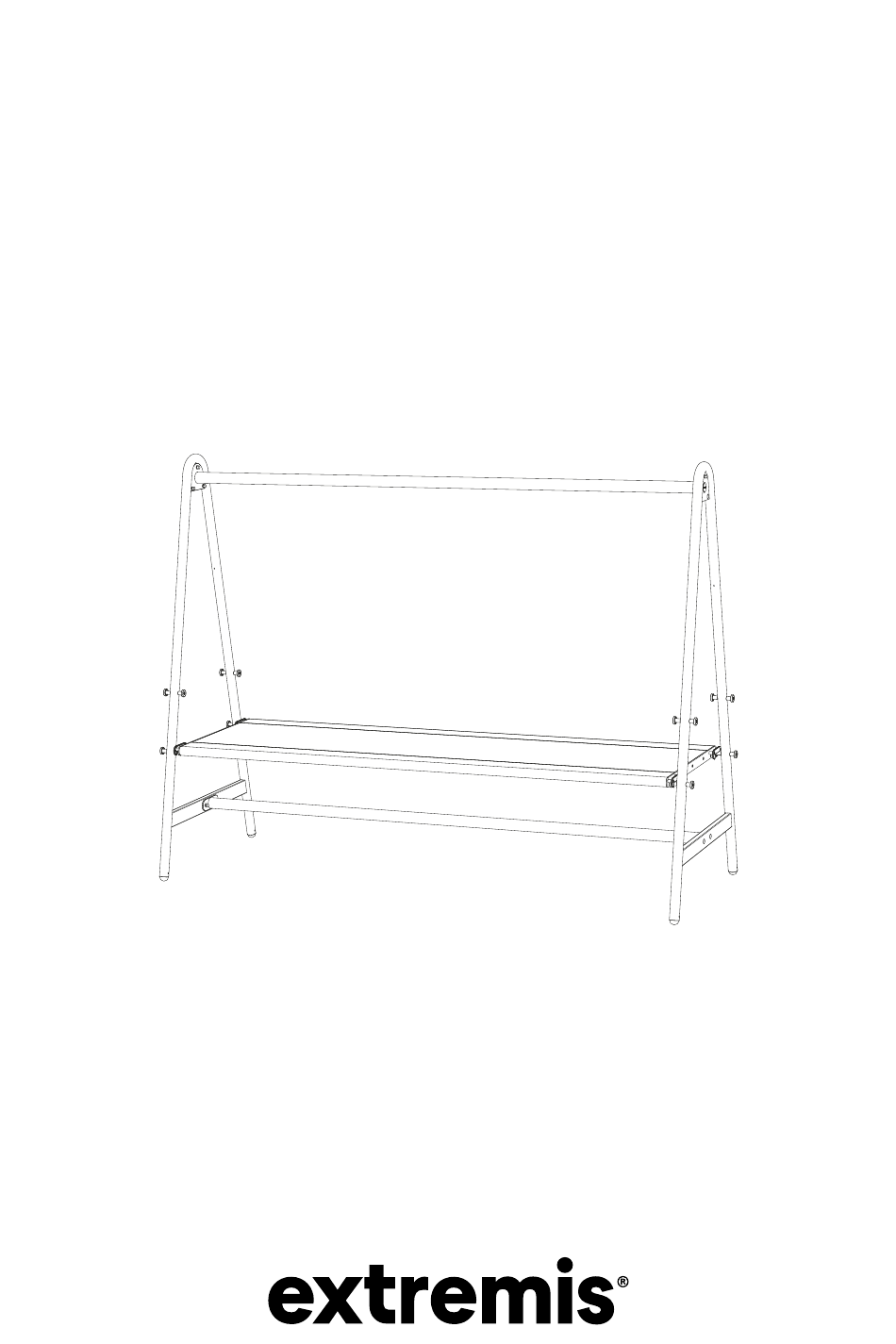

  • Seite 1 AMAi Feuerverzinkte Version...
  • Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!

  • Seite 4: Überklick Alle Teile

    Inhaltsangabe Montagekleinteile  Überklick alle Teile  Montage Standardmodul  Montage Erweiterungsmodul  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.

  • Seite 5: Montage Monitorhalterung

    Inhaltsangabe Montage Tisch-Add-on  Montage Monitorhalterung  Montage Tischplattenfixierung  Montage Nivellierfüße  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.

  • Seite 6: Montage Bodenverankerung

    Inhaltsangabe Montage Bodenverankerung  Warnung - Montageanleitungen - Pflege  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 7 Montagekleinteile 2 x M10x35 4 x M10x25 2 x dop 12 x M10 12 x washer M10 4 x M10x45 AMA285 Montageset zur Befestigung der A-Rahmen...
  • Seite 8 8 x M8x20 8 x Kunststoffkappe 4 x Stifte AMA201-1 Montageset zur Befestigung der Kunststoffkappe am A-Rahmen 8 x M10 8 x M10 3 x M10x40 2 x M10x50 AMA201-1 Montageset zur Befestigung der Erweiterungsmodul...
  • Seite 9 4 x spacer 4 x M6x16 4 x M6x20 AMA440 Montageset zur Befestigung der Tischplattenfixierung 2 x M8x20 2 x Verbindungsplatte AMA442 Montageset zur Befestigung der Bodenverankerung 4 x Spacer 4 x M4x20 4 x M4x12 AMA435 Montageset zur Befestigung der Monitorhalterung...
  • Seite 10 Überklick alle Teile...

  • Seite 11: Standardmodul - Feuerverzinkt

    Standardmodul - Feuerverzinkt N° 5 N° 17 20’ Verwenden Sie die Styroporblöcke in der Verpackung der A-Rahmen für die restliche Montage...
  • Seite 12 Logo beidseitig außen...
  • Seite 13 Führen Sie diesen Vorgang für beide A-Rahmen durch, nicht anziehen! AMA285 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 4 x M10 4 x washer M10 4 x M10x45...
  • Seite 14 AMA285 Achten Sie darauf, dass die Überwurfmutter mittig zum A-Rahmen sitzt. Führen Sie diesen Vorgang für beide A-Rahmen durch. 2 x M10x35...
  • Seite 15 AMA285 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 16 Führen Sie diesen Vorgang für beide A-Rahmen durch, ziehen Sie all Schrauben! AMA285 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 4 x M10 4 x washer M10 4 x M10x25...
  • Seite 17 Führen Sie diesen Vorgang für beide A-Rahmen durch AMA285 2 x M10 2 x washer M10 2 x dop...
  • Seite 18 Entfernen Sie die Styroporblöcke...
  • Seite 19 Führen Sie diesen Vorgang für beide A-Rahmen durch AMA201-1 pro A-Rahmen 4 x Stifte...
  • Seite 20 AMA201-1 pro A-Rahmen Führen Sie diesen Vorgang für beide A-Rahmen durch 8 x M8x20 8 x Kunststoffkappe...
  • Seite 22 Erste Seite hochnehmen und ziehen. Halten Sie die Tischplatte immer mittig fest, wenn Sie sie hoch- und runterbewegen!
  • Seite 23 Zweite Seite hochnehmen und drücken. Halten Sie die Tischplatte immer mittig fest, wenn Sie sie hoch- und runterbewegen!

  • Seite 24: Erweiterungsmodul - Feuerverzinkt

    Erweiterungsmodul - Feuerverzinkt N° 5 N° 17 20’ Verwenden Sie die Styroporblöcke in der Verpackung der A-Rahmen für die restliche Montage.
  • Seite 25 Logo außen...
  • Seite 26 Nicht anziehen! AMA285 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x45...
  • Seite 27 AMA239-1 2 x M10x50...
  • Seite 28 AMA239-1 Nicht anziehen! 2 x M10 2 x washer M10...
  • Seite 29 Logo außen...
  • Seite 30 Führen Sie diesen Vorgang auf beiden Seiten durch AMA285 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x45...
  • Seite 31 AMA239-1 AMA285 Pro Mittel- Pro äußerer A-Rahmen A-Rahmen Achten Sie darauf, dass die Überwurf- mutter mittig zum A-Rahmen sitzt. 1 x M10x35 1 x M10x40...
  • Seite 32 AMA285 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 33 AMA285 Führen Sie diesen Vorgang auf beiden Seiten durch 2 x M10 2 x washer M10...
  • Seite 34 11a. Führen Sie diesen Vorgang für beide äußeren A-Rahmen durch, Ziehen Sie alle Schrauben fest! AMA285 Pro äußerer A-Rahmen 15 Nm MAX! Vorsichtig anziehen! Übermäßige Kraftanwendung kann die Beschichtung beschädigen! 2 x M10 2 x washer M10 2 x M10x25...
  • Seite 35 11b. Führen Sie diesen Vorgang für alle mittleren A-Rahmen durch AMA285 Pro Mittel- A-Rahmen 15 Nm MAX! Tighten carefully! Excessive force may damage the coating! 4 x M10 4 x washer M10 2 x M10x40...
  • Seite 36 Führen Sie diesen Vorgang für beide äußeren A-Rahmen durch AMA285 Pro äußerer A-Rahmen 1 x M10 1 x washer M10 1 x dop...
  • Seite 37 Führen Sie diesen Vorgang für alle A-Rahmen durch AMA201-1 pro A-Rahmen 4 x Stifte...
  • Seite 38 AMA201-1 pro A-Rahmen Führen Sie diesen Vorgang für alle A-Rahmen durch 8 x M8x20 8 x Kunststoffkappe...
  • Seite 40 Tisch-Add-on Niedrigste Position: die äußeren Löcher nutzen...
  • Seite 41 Höchste Position: die inneren Löcher nutzen...
  • Seite 42 Monitorhalterung 5’ AMA435 4 x Spacer 4 x M4x20 4 x M4x12...
  • Seite 44 Tischplattenfixierung N° 5 N° 17 20’ Die Schraube mit einem Abstandhalter festziehen. Die Flügelschraube nicht festziehen! AMA440 4 x spacer 4 x M6x16 4 x M6x20...
  • Seite 46 Kan nur verwendet werden, wenn der Tisch in der höchsten Position steht...
  • Seite 47 Ziehen Sie alle Flügelschrauben fest...
  • Seite 48 Nivellierfüße N° 17 10’ Entfernen Sie die Standard-Kunststoffkappen...
  • Seite 49 Drehen Sie die Füße heraus, Der Mutter Anziehen bis Sie den Boden berühren...
  • Seite 50 Bodenverankerung N° 13 10’ Entfernen Sie die Standard-Kunststoffkappen...
  • Seite 51 AMA442 pro A-Rahmen 2 x Verbindungsplatte...
  • Seite 52 AMA442 pro A-Rahmen Nicht anziehen! 4 x M8x20 Stellen Sie AMAi auf die gewünschte Höhe ein und ziehen Sie alle Scrauben an.
  • Seite 53 Verwenden Sie die Befestigungsmittel, die für den Untergrund am besten geeignet sind...
  • Seite 54 Warnung Montageanleitungen Pflege Warnung  Montageanleitungen  Pflege ...
  • Seite 55 Warnung General • Zum Öffnen der Verpackung keine scharfen Werkzeuge verwenden. • Wir raten dringend davon ab, Elektrowerkzeuge zu nutzen. • Stolpergefahr, Vorsicht beim Gehen! • Zigaretten nicht auf dem Tisch ausdrücken. • Nicht graffitibeständig. • Lassen Sie Kinder beim Spielen auf dem Tisch nicht unbeaufsichtigt. •...
  • Seite 56 • Regelmäßige Reinigung mit milden Reinigungsmitteln. Verwenden Sie niemals einen Hochdruckreiniger, da dies die glatte Oberfläche des Holzes aufrauen und die Holzfasern irreparabel beschädigen kann. • Gründliche Reinigung mit Extremis-Holzreiniger. • Wir empfehlen, das Holz zur Fleckenvorbeugung mit Öl zu behandeln.
  • Seite 57 Dabei können auch kleine Risse und Spalten entstehen. Wir empfehlen jedem, die Möbel mit unserem Holzschutz zu behandeln. Es ist das Beste, diese Behandlung jedes Jahr zu wiederholen. Soft desktop • Nur für den Gebrauch in Innenräumen • Verschüttete Flüssigkeiten wie Kaffee, Tee, Alkohol etc. müssen sofort entfernt werden.
  • Seite 58 1. Öffnen Sie die Kartons der A-Rahmen und nehmen Sie die Styroporblöcke heraus. Legen Sie zwei Styroporblöcke auf den Boden an der Stelle, an der Sie den AMAi montieren möchten. Achten Sie darauf, dass die Blöcke etwa 160 cm voneinander entfernt sind.
  • Seite 59 1. Öffnen Sie die Kartons der A-Rahmen und nehmen Sie die Styroporblöcke heraus. Legen Sie zwei Styroporblöcke auf den Boden an der Stelle, an der Sie den AMAi montieren möchten. Achten Sie darauf, dass die Blöcke etwa 160 cm voneinander entfernt sind.
  • Seite 60 12. Schrauben Sie an die Außenseite der beiden Einstellschrauben je einen M10-Überwurfmutter und Federscheibe, sowie eine Gummikappe mit Extremis-Logo in der großen Öffnung, wie in der Zeichnung gezeigt. Entfernen Sie die Styroporblöcke. 13. a. Stecken Sie die stifte durch die vier Löcher an jedem A-Rahmen.
  • Seite 61 und ziehen Sie alle Schrauben fest. 15. Sie können nun die Tischplatte zwischen den beiden A-Rahmen auf den gewünschten Kappen positionieren. Tisch-Add-on (p40) 1. Hängen Sie die Tischplattenerweiterung an die beiden schwarzen Kunststoffkappen am A-Rahmen, an der Stelle, wo Sie ihn verwenden möchten.
  • Seite 62 Fuß der Bodenbefestigung an der Verbindungsplatte, wie auf der Zeichnung dargestellt. Ziehen Sie die Schraube nicht an! 5. Stellen Sie AMAi auf die gewünschte Höhe ein und ziehen Sie alle Schrauben an den Füßen der Bodenbefestigung an. 6. Markieren Sie die Stellen auf dem Boden, an denen die Befestigungen angebracht werden sollen, und bohren Sie an den angegebenen Stellen.

  • Seite 63: Reinigung

    Schicht, die vor Korrosion schützt. Pulverbeschichtung REINIGEN Regelmäßig Verwenden Sie den zum 100 % biologisch abbaubaren Extremis-Multirei- niger oder einen herkömmlichen Allesreiniger. Keine aggressiven Reini- ger verwenden. Am besten eignet sich ein neutrales Reinigungsmittel in Wasser.

  • Seite 64: Schäden Ausbessern

    Wolkentag, denn das Holz sollte nach dem Reinigen nur langsam trock- nen. Für eine optimale Reinigung empfehlen wir den Holzreiniger von Extremis, ein biologisch abbaubares Shampoo speziell für Holzmöbel. Der Reiniger entfernt graue Verfärbungen, grünen Belag und Schmutz. Eventuelle Risse können einfach von Hand mit Sandpapier (Körnung...

  • Seite 65: Mit Der Maschine Schleifen

    Damit Ihr Holz gegen UV-Strahlen, schlechtes Wetter und Flecken ge- schützt ist, sollten Sie es unbedingt einmal pro Jahr ölen. Das Holzöl von Extremis ist ein rein natürliches Produkt auf Leinölbasis. Das Öl ist farblos, macht das Holz aber nach der Behandlung etwas dunkler. Alle Reste früherer Behandlungen entfernen.
  • Seite 66 die Oberfläche mit einem Reinigungstuch mit Wasser, das Oberflächen- reiniger für den Innenbereich enthält. Trocknen Sie sie anschließend mit einem gut ausgespülten und ausgewrungenen Tuch. FLECKEN ENFERNEN Nur dann, wenn sonst nichts hilft Entfernen Sie Flecken, sobald sie auftreten! Entfernen Sie Kaffee, Tee, Alkohol etc.
  • Seite 67 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
