BTL6-A/G_1_-M_ _ _ _-A1-S115
Sistema magnetostrictivo de medición de posición – Forma constructiva de perfil
7

Accesorios

Los accesorios no se incluyen en el suministro y, por
tanto, se deben solicitar por separado.
7.1 Sensores de posición
BTL6-A-3800-2
37.6
28
Ø 4.2
16

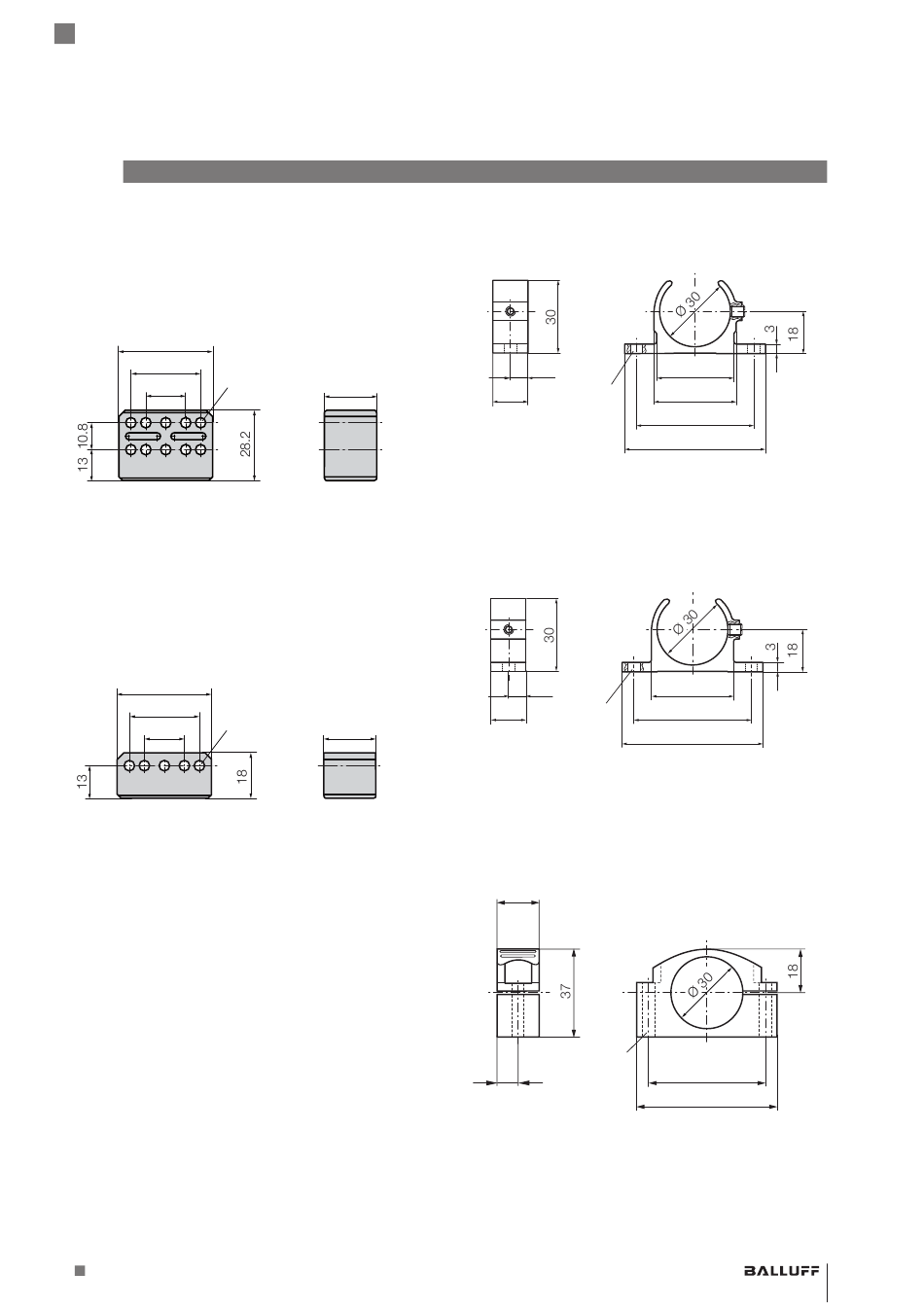

Fig. 7-1: Medidas de montaje de los sensores de posición
BTL6-A-3800-2
Peso: Aprox. 30 g
Carcasa: Material sintético
Temperatura ambiente: −40 °C...+85 °C
BTL6-A-3801-2
37.6
28
Ø 4.2
16
Fig. 7-2: Medidas de montaje de los sensores de posición
BTL6-A-3801-2
Peso: Aprox. 25 g
Carcasa: Material sintético
Temperatura ambiente: −40 °C...+85 °C
www.balluff.com
7.2
BTL6-A-MF01-A-43
21
15
Fig. 7-3:
Material:
BTL6-A-MF01-A-50
15
21
Fig. 7-4:
Material:
BTL6-A-MF03-K-50
18
9
Fig. 7-5:
Material:
Clips/abrazaderas de fijación
7.5 32
Ø 3.7 35
42.7
57
Clip de fijación BTL6-A-MF01-A-43
Aluminio
7.5 35
50
Ø 5.5
60
Clip de fijación BTL6-A-MF01-A-50
Aluminio
Ø 5.5
Abrazadera de fijación BTL6-A-MF03-K-50
Material sintético
español
50
60
11
