Anschlussbeispiel mit Controller DHx/UOH21B

56
Betriebsanleitung – MOVIFIT

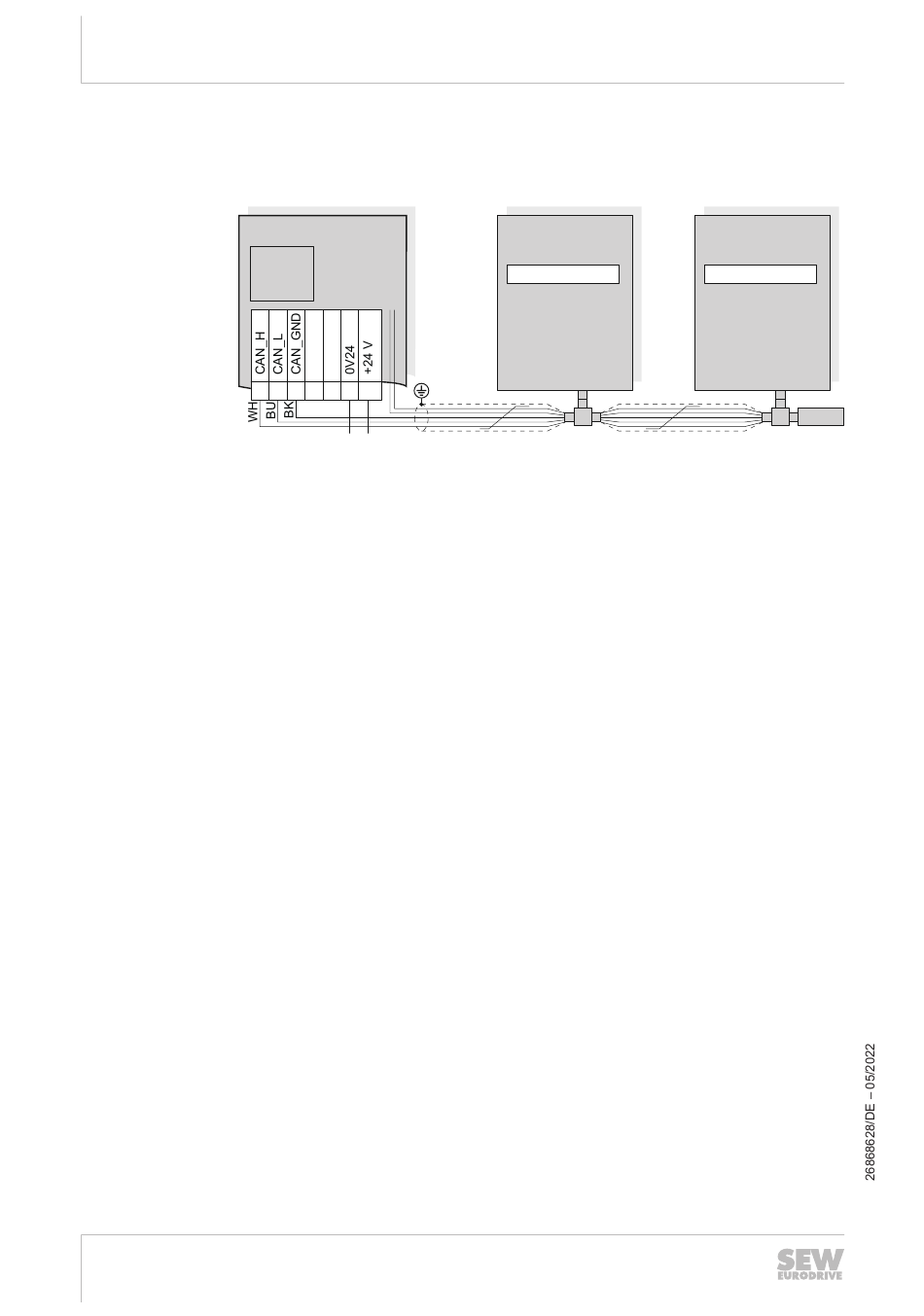

Das folgende Bild zeigt ein Anschlussbeispiel mit Controller DHx/UOH21B:
SBus MASTER
UOH21B
DHR41B
X26 [1]
1 2 3 4 5 6 7
+24 V
[1] Schließen Sie die restlichen Adern nicht an.
[2] SBus-Abschlusswiderstand
In Verbindung mit einem Controller DHx als SBus-Master können Sie maximal
®
16 MOVIFIT compact als SBus-Slave-Geräte anschließen.
Um Störungen des Bussystems durch Reflexionen zu vermeiden, müssen Sie das
SBus-Segment beim physikalisch ersten und letzten Teilnehmer mit Abschlusswider-
ständen terminieren.
Im Controller DHx/UOH21B ist der Abschlusswiderstand bereits realisiert.
®
compact
. . .
SBus SLAVE 1
®
MOVIFIT
compact
SBus Address: 1
X31
SBus
SBus SLAVE 16
®
MOVIFIT
compact
SBus Address: 16
X31
[2]
SBus
