Moon 430HA Bedienungsanleitung
Kopfhörerverstärker
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Moon 430HA
Inhaltszusammenfassung für Moon 430HA

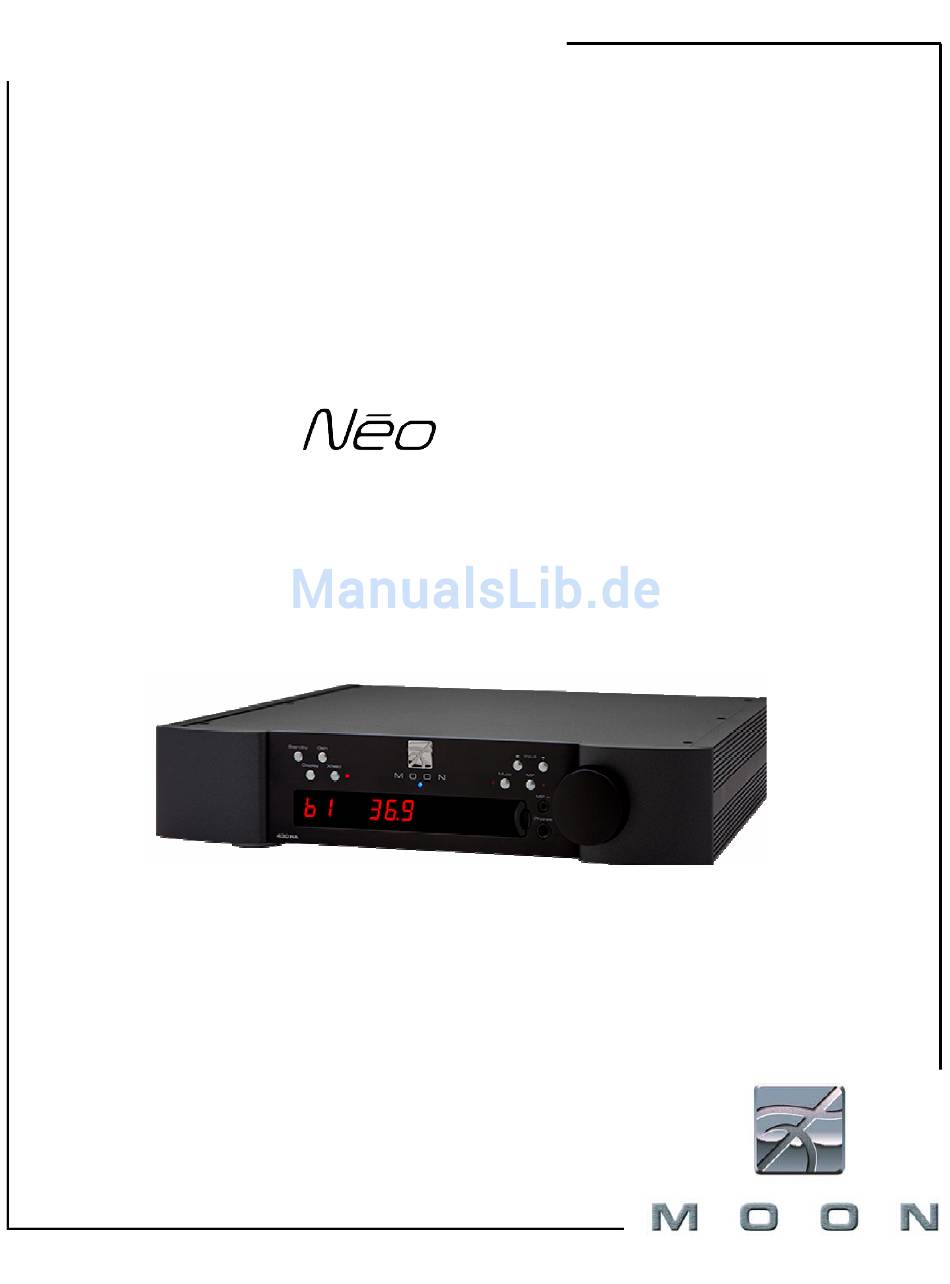

- Seite 1 Bedienungsanleitung Series 430HA Kopfhörerverstärker...
-
Seite 2: Wichtige Sicherheitshinweise
Kopfhörerverstärker 430HA Wichtige Sicherheitshinweise Lesen Sie diese Sicherheitshinweise gut durch. Bewahren Sie diese Sicherheitshinweise gut auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nicht in der Nähe von Flüssigkeiten. Säubern Sie das Gerät nur mit einem trockenen Tuch. - Seite 3 Eine Sicherung darf nicht umgangen werden. 10. Eine Sicherung darf nicht durch eine neue Sicherung mit einem abweichenden Wert oder Typ ersetzt werden. 11. Versuchen Sie nicht, den 430HA selbst zu reparieren. Wenn ein Problem auftritt, wenden Sie sich bitte an Ihren Simaudio-Händler.
-
Seite 4: Inhaltsverzeichnis
Installation und Platzierung ........6 Bedienelemente an der Frontplatte ......7 Optionale Digitaleingänge ........9 Rückwandanschlüsse ........... 10 Symmetrischer Betrieb ........11 SimLink™ ............11 Betreiben des 430HA ........... 12 Fernbetätigung ........... 13 Spezifikationen ........... 15 http://www.audio-components.de Audio Components Vertriebs GmbH Harderweg 1 22549 Hamburg Tel. -
Seite 5: Einleitung
Grund dafür, dass die Kopfhörerverstärker der MOON Nēo-Serie bezüglich der Musikwiedergabe so hervorragend sind. Die Leistung Ihres 430HA wird sich während der ersten 300 Anhörstunden weiter verbessern. Dies ist das Ergebnis eines "Einlaufzeitraumes", der für die zahlreichen hochwertigen Elektronikbauteile erforderlich ist, die im ganzen Kopfhörerverstärker zum Einsatz kommen. -
Seite 6: Auspacken
P SimLink-Kabel mit 1/8-Zoll-Ministecker an beiden Enden P Diese Bedienungsanleitung Wenn der 430HA ausgepackt worden ist, führen Sie eine gründliche Kontrolle durch und teilen jeden erkannten Schaden unverzüglich Ihrem Händler mit. Wir schlagen Ihnen vor, die komplette Originalverpackung an einem sicheren trockenen Ort für den Fall aufzubewahren, dass Sie den 430HA später einmal versenden müssen. -
Seite 7: Bedienelemente An Der Frontplatte
430HA angeschlossenen Komponenten zwischen dem Standby-Modus und dem Eingeschaltet-Modus umgeschaltet. Weitere Informationen hierzu finden Sie im Abschnitt "SimLink™" auf Seite 11. Der 430HA geht nach einer inaktiven Zeit von ca. 20 Minuten automatisch in den Standby-Modus. Zur Deaktivierung dieser Funktion finden Sie im Absatz zur Taste "Mute"... - Seite 8 Leistungsverbrauch von Elektrogeräten im ausgeschalteten Zustand und im Standby-Zustand auf 0,5 W beschränkt. Wenn die EuP-Funktion aktiviert ist, schaltet sich der 430HA nach einer inaktiven Zeit von 20 Minuten automatisch ab. Mit Hilfe der Taste "Mute" können Sie die EuP-Funktion wie folgt aktivieren und deaktivieren: Drücken Sie die Taste "Mute" und halten diese ca.
-
Seite 9: Optionale Digitaleingänge
430HA im Prozess des Festlegens auf das externe Digitaleingangssignal befindet, was mehrere Sekunden dauern kann. Wenn sich der 430HA erfolgreich auf das Digitalsignal festgelegt hat, werden die vier Striche durch die Abtastrate dieses Digitalsignals ersetzt. Wenn sich der D/A-Wandler nicht auf das Signal festlegen kann, verbleibt "----" im Displayfenster. -
Seite 10: Rückwandanschlüsse
Abbildung 2: Rückwand des 430HA Abbildung 2 zeigt die Rückwand des 430HA. Beginnend auf der linken Seite, sind zwei Paar unsymmetrische Analogeingänge in Form der RCA-Buchsen mit der Beschriftung "A1" und "A2" verfügbar, denen sich nach rechts ein Paar symmetrische Analogeingänge in Form der XLR-Buchsen mit der Beschriftung "B1"... -
Seite 11: Symmetrischer Betrieb
(d.h. ca. drei Sekunden lang) nieder, bis im Frontplattendisplay kurz "CD" zur Anzeige kommt. Zum Beispiel: Wenn Sie den CD-Player 260D über den SimLink™ mit dem 430HA verbinden wollen, bewirkt das Drücken der Play- Taste "$" beim 260D, dass der 430HA automatisch auf den Eingang schaltet, dem 'CD' zugeordnet ist. -
Seite 12: Betreiben Des 430Ha
Wir empfehlen Ihnen, dass Sie Ihren 430HA zum Zwecke einer optimalen Leistung ständig eingeschaltet lassen. In dem Fall, dass Sie ein paar Tage von zuhause weg sein werden, empfiehlt es sich, den 430HA auszuschalten. Denken Sie aber bitte daran: Wenn Ihr 430HA voll "eingelaufen" war, dann muss er mehrere Stunden in Betrieb gewesen sein, bis er wieder seine optimale Leistung erreicht hat, nachdem Sie ihn wieder eingeschaltet haben. -
Seite 13: Fernbetätigung
Zur Nutzung der Fernbedienung CRM-2 für den 430HA müssen Sie zuerst die Taste "AMP" drücken. Mit Hilfe der Taste "POWER" schalten Sie den 430HA in den Standby- bzw. den Eingeschaltet-Modus. Mit Hilfe der Taste "DISPLAY" schalten Sie das Display an der Frontplatte ein und aus. - Seite 14 Kabels mit 1/8"-Ministecker an beiden Enden mit dem 12-V-Trigger-Eingang eines Leistungsverstärkers 330A verbunden. Wenn Sie den 260D über dessen Fernbedienung oder die Taste "Standby" an dessen Frontplatte einschalten, werden der 430HA und der 330A automatisch mit eingeschaltet. Das Gleiche gilt für den Fall, dass Sie den 260D in den Standby-Modus versetzen.
-
Seite 15: Spezifikationen
Kopfhörerverstärker 430HA Spezifikationen Konfiguration ..............Vollsymmetrisch / Differenzial Kopfhörerimpedanz ............20 ... 600 Ω Stromversorgungs-Transformatoren ........2 x 25 VA Stromversorgungs-Kapazität ..........35.000 µF Verstärkungstyp ............... Transkonduktanz Symmetrische Eingänge (XLR) ........... 1 Paar Unsymmetrische Eingänge (RCA) ........2 Paar Minibuchseneingang ............1/8" (1 x) Eingangsimpedanz ............ - Seite 16 Logik ......Direkt (0 V = Aus, 12 V = Ein Buchse ......3,5-mm-Mikrofonbuchse Eingangsimpedanz ..1 kΩ Leistungsaufnahme ..12 mA HINWEIS: Im Falle, dass Sie die RS-232-Codes für Ihren 430HA benötigen, wenden Sie sich bitte an Audio Components: Audio Components Vertriebs GmbH Harderweg 1 22549 Hamburg Tel.
