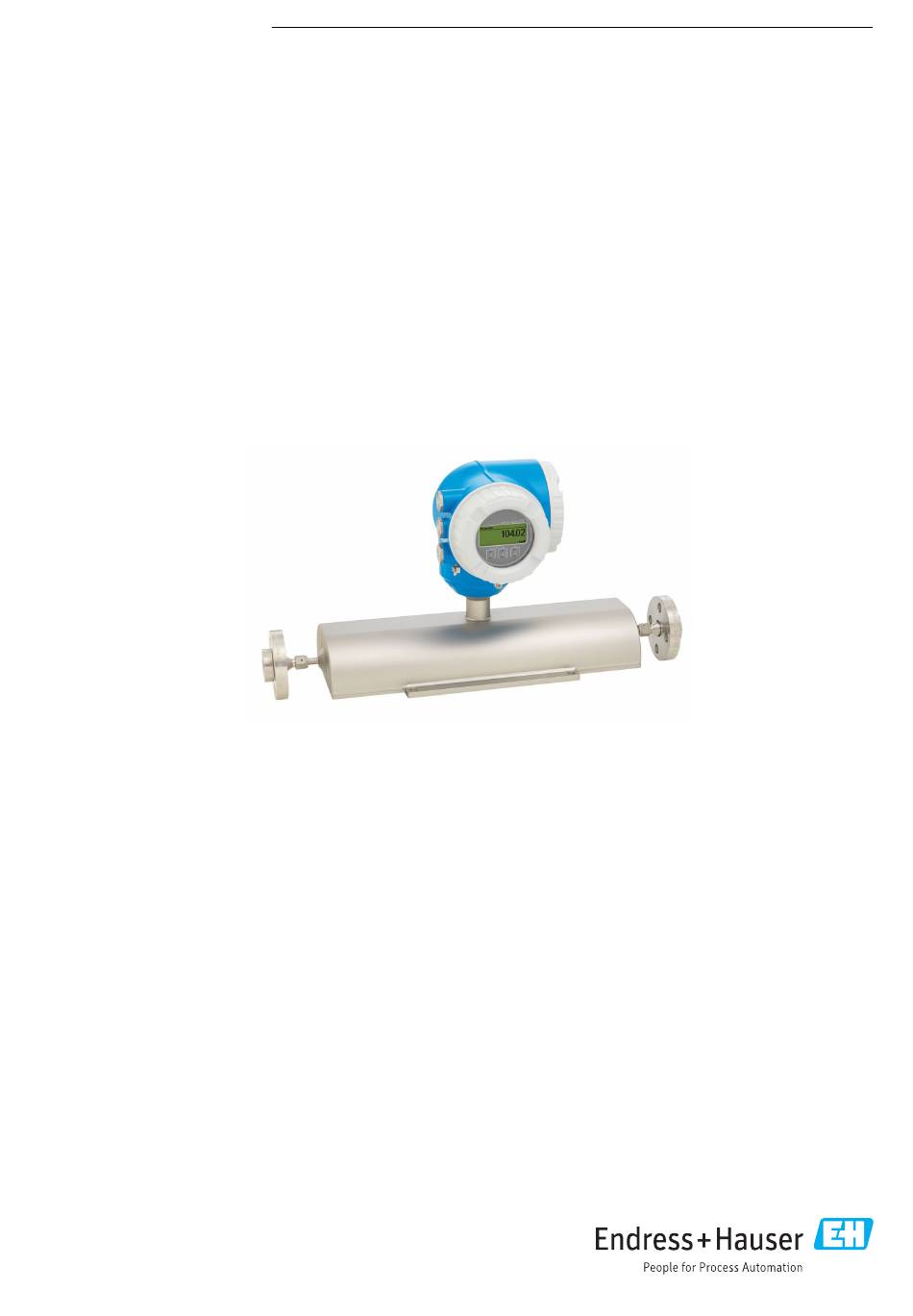

Endress+Hauser Proline Promass A 300 Technische Information

Endress+Hauser Proline Promass A 300 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass A 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01270D/06/DE/01.16
71314302
Das Einrohr-Messgerät für kleinste Durchflussmengen mit kompaktem,
zugangsoptimiertem Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen
Messstoffeigenschaften wie Viskosität und Dichte
• Genaue Messung kleinster Flüssigkeits- und Gasmengen für
die kontinuierliche Prozessregelung
Geräteeigenschaften
• Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈")
• Prozessdruck bis 400 bar (5 800 psi)
• Messstofftemperatur bis +205 °C (+401 °F)
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promass A 300
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozesssicherheit – selbst-entleerbares Messrohr-
design
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
