3 Gerätebeschreibung
3.1 Geräteübersicht

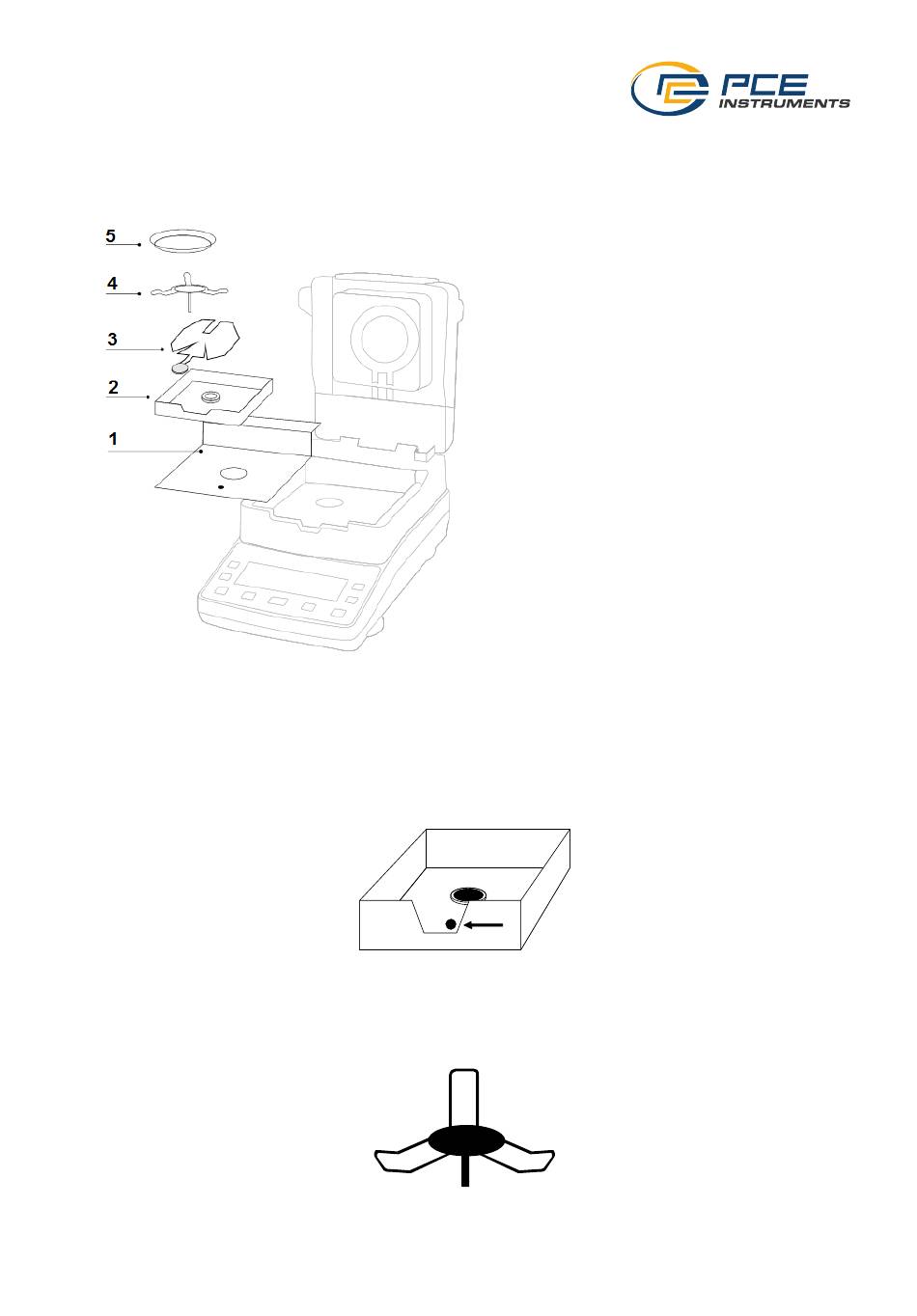

Setzen Sie die Einzelteile wie auf dem oberen Bild zusammen:
1. Beginnen Sie dabei mit der Hitzeschutzplatte (1).
2. Der Ausschnitt in der Seitenwand des Windschutzes (2) zeigt in Richtung des
Bedienfeldes.
3. In diesen Ausschnitt wird der Griff der Einsetzhilfe (3) eingelegt.
4. Platzieren Sie den Probenschalenhalter (4) in der Mitte der Messkammer. Achten Sie
darauf, dass der Konus vom Probenschalenhalter richtig in der Führung sitzt.
5. Als Letztes wird die Probenschale (5) eingesetzt.
1.
2.
3.
4.
5.
© PCE Instruments
3
Hitzeschutzplatte
Windschutz
Einsetzhilfe
Probenschalenhalter
Probenschale
