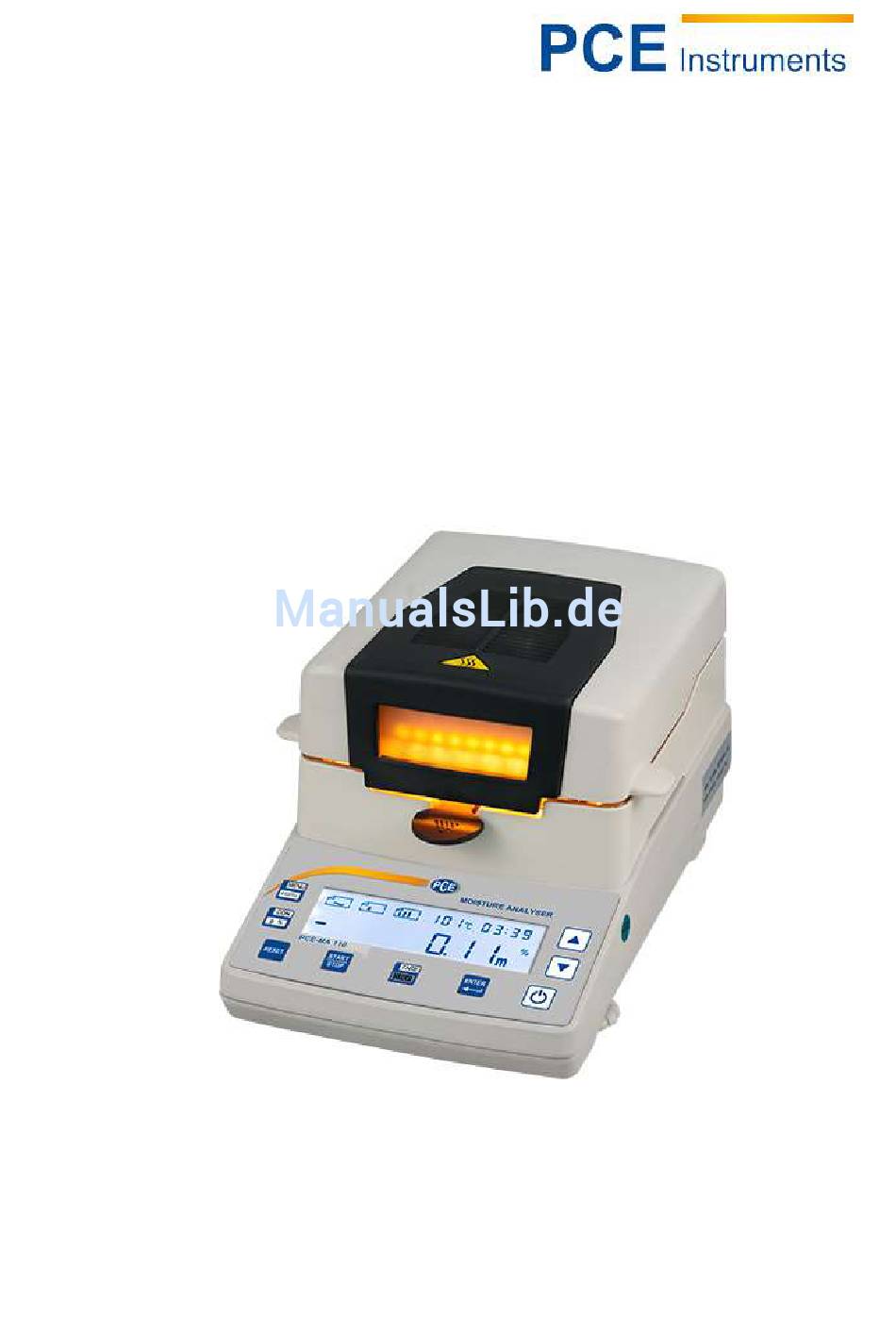

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Feuchtebestimmerwaage PCE-MA 110 Version 1.1 13.11.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Aufbau ........................4 Probenvorbereitung ............................5 Werkzeuge für die Probenvorbereitung ......................5 Alu-Einweg-Probeschale ..........................5 Verteilung der Probe ............................. 5 Glasfaser-Rundfilter ............................6 Praktische Tipps ............................6 Display / Tastenbeschreibung ................6 Bedienung ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines PCE-MA 110 Feuchtebestimmers von PCE Instruments entschieden haben. Der Feuchtebestimmer PCE-MA 110 ist eine einfache, schnelle und zuverlässige Möglichkeit die Feuchte von verschiedenen Materialien zu bestimmen. Das Funktionsprinzip der Feuchtebestimmerwaage ist wie bei einer Darrprobe. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen 110 g Wägebereich (DMS Wiegezelle HBM K-SPL 300g) Ablesbarkeit 10 mg / 0,01 g Heizelement Halogenleuchte / Rund / ca. Ø 90 mm +40…+199°C Trocknungstemperatur einstellbar 1…99 min. einstellbar Trocknungszeit (Zeitmodus) 0…100% Feuchte-Messbereich Ablesbarkeit 0,01% / 0,00 g Speicher 16 Trocknungsprogramme (Parameter) Anzeige... -
Seite 5: Probenvorbereitung
BETRIEBSANLEITUNG Probenvorbereitung Immer nur eine Probe für die Messung vorbereiten. Dadurch wird vermieden, dass die Probe Feuchtigkeit mit der Umgebung austauschen kann. Müssen mehrere Proben gleichzeitig entnommen werden, so sollten diese in luftdichte Behälter verpackt werden, damit sie sich während der Lagerung nicht ändern. Die Probe gleichmäßig und dünn auf der Probenschale verteilen, um reproduzierbare Ergebnisse zu erhalten. -
Seite 6: Glasfaser-Rundfilter
BETRIEBSANLEITUNG Flüssigkeiten: - Für Flüssigkeiten, Pasten oder schmelzende Proben empfiehlt sich den Glasfaserfilter zu verwenden. Der Glasfaserfilter hat folgende Vorteile: - gleichmäßige Verteilung wegen Kapillarwirkung - keine Tropfenbildung - schnelles verdunsten durch größere Oberfläche Glasfaser-Rundfilter Bei der Trocknung von Flüssigkeiten, Pasten oder schmelzenden Proben ist der Einsatz von Glasfaser- Rundfilter von Vorteil. - Seite 7 BETRIEBSANLEITUNG Name Funktion An- und ausschalten des Feuchtigkeitsmessgerätes Messung starten/stoppen Tarieren / Einstellungen beenden Einstellungen öffnen Zwischen absolutem und relativem Messergebnis wechseln Momentane Einstellungen bestätigen / zur nächsten Einstellung wechseln Zum Wiegemodus zurückkehren (kurzer Tastendruck) / Kalibrierung (langer Tastendruck) Ändern der Einstellungen...
-
Seite 8: Bedienung
BETRIEBSANLEITUNG Bedienung Der Feuchtebestimmer hat nach dem AUS- und wieder EIN- Schalten die zuletzt verwendeten Trocknungsparameter gespeichert. Diese werden im Display angezeigt. Die Probe ist nun vorzubereiten und in die Trocknungskammer einzulegen. Per Taste ist die Messung nun zu beginnen. Nach der Beendigung der Messung bleiben die Messwerte bis zur Löschung bestehen. -
Seite 9: Tropfenzeichen = Aufheizmodus Bestimmen
BETRIEBSANLEITUNG Tropfenzeichen = Aufheizmodus bestimmen Nach der Auswahl des Speicherplatzes blinkt oben im Display das Tropfenzeichen. Hier kann der Nutzer zwischen drei Aufheizgeschwindigkeiten wählen. Standard - Heizmodus Dieser Modus ist die Werkseinstellung und passend für die meisten Proben. 120°C werden in diesem Heizmodus nach ca. 4 Minute erreicht. Schneller - Heizmodus Dieser Modus ist für Proben geeignet, die einen hohen Feuchtigkeitsgehalt haben. -
Seite 10: Balkenzeichen = Mess- / Stopmodus Bestimmen
BETRIEBSANLEITUNG Balkenzeichen = Mess- / Stopmodus bestimmen Nach der Auswahl des Heizmoduses blinkt oben im Display das Balkenzeichen. Hier kann der Nutzer zwischen drei Mess- / Stopmodis wählen. Messwert konstant Dieser Mess- / Stopmodus beendet die Messung automatisch wenn der Messwert konstant ist. Konstanter Messwert bedeutet dass der Feuchtebestimmer trotz der Trocknung keine Gewichtsveränderung die größer als 2 mg ist feststellen kann. -
Seite 11: Einstellung Der Trocknungstemperatur
BETRIEBSANLEITUNG 10 Einstellung der Trocknungstemperatur Nach der Auswahl des Mess- / Stopmoduses blinkt oben im Display die Temperaturanzeige. Hier ist die Trocknungstemperatur mit Hilfe der Pfeiltasten einzustellen. Die erste Einstellung erfolgt in 10°C Sprüngen. Nach der Bestätigung, drücken der Taste, ist die Einstellung in 1°C Schritten möglich. -
Seite 12: Justage / Kalibrierung
Feuchtebestimmung erfolgt aufgrund des Gewichtsverlustes. Dieses ist anhand einer Dreisatzrechnung leicht nach zu vollziehen. ACHTUNG: Der Feuchtebestimmer PCE-MA 110 hat intern eine höhere Wiegeauflösung als die, die im Display dargestellt wird. Der Feuchtebestimmer nimmt die höhere, für den Nutzer nicht sichtbare, Wiegeauflösung als Rechnungsgrundlage. -
Seite 13: Entsorgung
BETRIEBSANLEITUNG 14 Entsorgung PCE Deutschland GmbH Im Langel 4 59872 Meschede Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. 15 Kontakt Bei Fragen zu unserem Produktsortiment oder dem Messgerät kontaktieren Sie bitte die PCE Deutschland GmbH. - Seite 14 Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže Prohlášení o shode uvedenými normami. Moisture Analyzer: PCE-MA 110, PCE-MA 50, PCE-MA 105, PCE-MA 102, PCE-MA 100, PCE-MA 202, PCE-MA 50T, PCE-MA 100T, PCE-MA 200T, PCE-MA 202T Mark applied...
