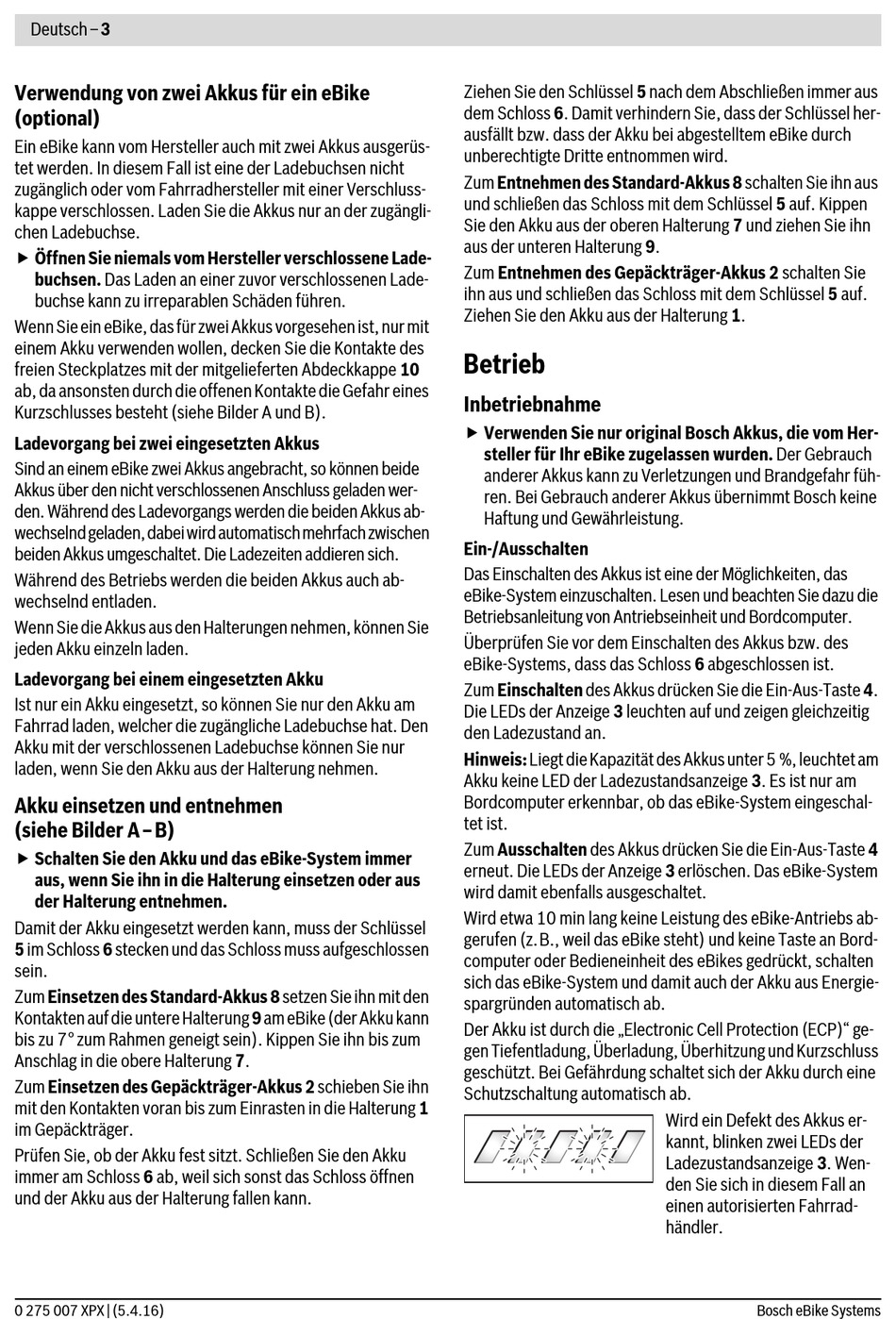

Betrieb - Bosch Performance Line 0 275 007 037 Originalbetriebsanleitung

Deutsch–3
Verwendung von zwei Akkus für ein eBike
(optional)
Ein eBike kann vom Hersteller auch mit zwei Akkus ausgerüs-
tet werden. In diesem Fall ist eine der Ladebuchsen nicht
zugänglich oder vom Fahrradhersteller mit einer Verschluss-
kappe verschlossen. Laden Sie die Akkus nur an der zugängli-
chen Ladebuchse.
 Öffnen Sie niemals vom Hersteller verschlossene Lade-
buchsen. Das Laden an einer zuvor verschlossenen Lade-
buchse kann zu irreparablen Schäden führen.
Wenn Sie ein eBike, das für zwei Akkus vorgesehen ist, nur mit
einem Akku verwenden wollen, decken Sie die Kontakte des
freien Steckplatzes mit der mitgelieferten Abdeckkappe 10
ab, da ansonsten durch die offenen Kontakte die Gefahr eines
Kurzschlusses besteht (siehe Bilder A und B).
Ladevorgang bei zwei eingesetzten Akkus
Sind an einem eBike zwei Akkus angebracht, so können beide
Akkus über den nicht verschlossenen Anschluss geladen wer-
den. Während des Ladevorgangs werden die beiden Akkus ab-
wechselnd geladen, dabei wird automatisch mehrfach zwischen
beiden Akkus umgeschaltet. Die Ladezeiten addieren sich.
Während des Betriebs werden die beiden Akkus auch ab-
wechselnd entladen.
Wenn Sie die Akkus aus den Halterungen nehmen, können Sie
jeden Akku einzeln laden.
Ladevorgang bei einem eingesetzten Akku
Ist nur ein Akku eingesetzt, so können Sie nur den Akku am
Fahrrad laden, welcher die zugängliche Ladebuchse hat. Den
Akku mit der verschlossenen Ladebuchse können Sie nur
laden, wenn Sie den Akku aus der Halterung nehmen.
Akku einsetzen und entnehmen
(siehe Bilder A–B)
 Schalten Sie den Akku und das eBike-System immer
aus, wenn Sie ihn in die Halterung einsetzen oder aus
der Halterung entnehmen.
Damit der Akku eingesetzt werden kann, muss der Schlüssel
5 im Schloss 6 stecken und das Schloss muss aufgeschlossen
sein.
Zum Einsetzen des Standard-Akkus 8 setzen Sie ihn mit den
Kontakten auf die untere Halterung 9 am eBike (der Akku kann
bis zu 7° zum Rahmen geneigt sein). Kippen Sie ihn bis zum
Anschlag in die obere Halterung 7.
Zum Einsetzen des Gepäckträger-Akkus 2 schieben Sie ihn
mit den Kontakten voran bis zum Einrasten in die Halterung 1
im Gepäckträger.
Prüfen Sie, ob der Akku fest sitzt. Schließen Sie den Akku
immer am Schloss 6 ab, weil sich sonst das Schloss öffnen
und der Akku aus der Halterung fallen kann.
0 275 007 XPX | (5.4.16)
Ziehen Sie den Schlüssel 5 nach dem Abschließen immer aus
dem Schloss 6. Damit verhindern Sie, dass der Schlüssel her-
ausfällt bzw. dass der Akku bei abgestelltem eBike durch
unberechtigte Dritte entnommen wird.
Zum Entnehmen des Standard-Akkus 8 schalten Sie ihn aus
und schließen das Schloss mit dem Schlüssel 5 auf. Kippen
Sie den Akku aus der oberen Halterung 7 und ziehen Sie ihn
aus der unteren Halterung 9.
Zum Entnehmen des Gepäckträger-Akkus 2 schalten Sie
ihn aus und schließen das Schloss mit dem Schlüssel 5 auf.
Ziehen Sie den Akku aus der Halterung 1.

Betrieb

Inbetriebnahme
 Verwenden Sie nur original Bosch Akkus, die vom Her-
steller für Ihr eBike zugelassen wurden. Der Gebrauch
anderer Akkus kann zu Verletzungen und Brandgefahr füh-
ren. Bei Gebrauch anderer Akkus übernimmt Bosch keine
Haftung und Gewährleistung.
Ein-/Ausschalten
Das Einschalten des Akkus ist eine der Möglichkeiten, das
eBike-System einzuschalten. Lesen und beachten Sie dazu die
Betriebsanleitung von Antriebseinheit und Bordcomputer.
Überprüfen Sie vor dem Einschalten des Akkus bzw. des
eBike-Systems, dass das Schloss 6 abgeschlossen ist.
Zum Einschalten des Akkus drücken Sie die Ein-Aus-Taste 4.
Die LEDs der Anzeige 3 leuchten auf und zeigen gleichzeitig
den Ladezustand an.
Hinweis: Liegt die Kapazität des Akkus unter 5 %, leuchtet am
Akku keine LED der Ladezustandsanzeige 3. Es ist nur am
Bordcomputer erkennbar, ob das eBike-System eingeschal-
tet ist.
Zum Ausschalten des Akkus drücken Sie die Ein-Aus-Taste 4
erneut. Die LEDs der Anzeige 3 erlöschen. Das eBike-System
wird damit ebenfalls ausgeschaltet.
Wird etwa 10 min lang keine Leistung des eBike-Antriebs ab-
gerufen (z.B., weil das eBike steht) und keine Taste an Bord-
computer oder Bedieneinheit des eBikes gedrückt, schalten
sich das eBike-System und damit auch der Akku aus Energie-
spargründen automatisch ab.
Der Akku ist durch die „Electronic Cell Protection (ECP)" ge-
gen Tiefentladung, Überladung, Überhitzung und Kurzschluss
geschützt. Bei Gefährdung schaltet sich der Akku durch eine
Schutzschaltung automatisch ab.
Wird ein Defekt des Akkus er-
kannt, blinken zwei LEDs der
Ladezustandsanzeige 3. Wen-
den Sie sich in diesem Fall an
einen autorisierten Fahrrad-
händler.
