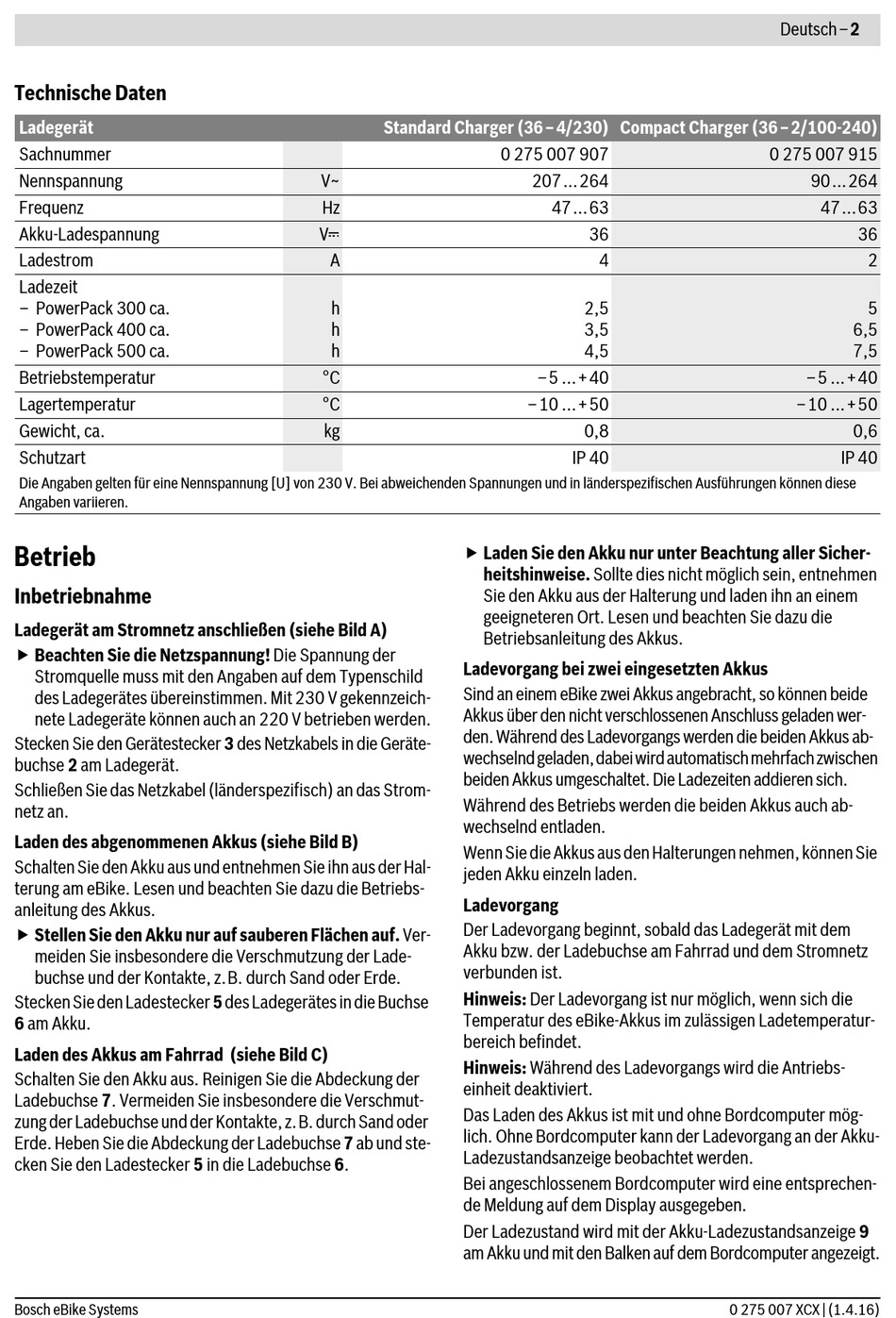

Bosch Performance Line 0 275 007 037 Originalbetriebsanleitung Seite 91

Technische Daten
Ladegerät
Sachnummer
Nennspannung
Frequenz
Akku-Ladespannung
Ladestrom
Ladezeit
– PowerPack 300 ca.
– PowerPack 400 ca.
– PowerPack 500 ca.
Betriebstemperatur
Lagertemperatur
Gewicht, ca.
Schutzart
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese
Angaben variieren.
Betrieb
Inbetriebnahme
Ladegerät am Stromnetz anschließen (siehe Bild A)
 Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-
nete Ladegeräte können auch an 220 V betrieben werden.
Stecken Sie den Gerätestecker 3 des Netzkabels in die Geräte-
buchse 2 am Ladegerät.
Schließen Sie das Netzkabel (länderspezifisch) an das Strom-
netz an.
Laden des abgenommenen Akkus (siehe Bild B)
Schalten Sie den Akku aus und entnehmen Sie ihn aus der Hal-
terung am eBike. Lesen und beachten Sie dazu die Betriebs-
anleitung des Akkus.
 Stellen Sie den Akku nur auf sauberen Flächen auf. Ver-
meiden Sie insbesondere die Verschmutzung der Lade-
buchse und der Kontakte, z.B. durch Sand oder Erde.
Stecken Sie den Ladestecker 5 des Ladegerätes in die Buchse
6 am Akku.
Laden des Akkus am Fahrrad (siehe Bild C)
Schalten Sie den Akku aus. Reinigen Sie die Abdeckung der
Ladebuchse 7. Vermeiden Sie insbesondere die Verschmut-
zung der Ladebuchse und der Kontakte, z.B. durch Sand oder
Erde. Heben Sie die Abdeckung der Ladebuchse 7 ab und ste-
cken Sie den Ladestecker 5 in die Ladebuchse 6.
Bosch eBike Systems
Standard Charger (36–4/230) Compact Charger (36–2/100-240)
V~
Hz
V
A
h
h
h
°C
°C
kg
 Laden Sie den Akku nur unter Beachtung aller Sicher-
heitshinweise. Sollte dies nicht möglich sein, entnehmen
Sie den Akku aus der Halterung und laden ihn an einem
geeigneteren Ort. Lesen und beachten Sie dazu die
Betriebsanleitung des Akkus.
Ladevorgang bei zwei eingesetzten Akkus
Sind an einem eBike zwei Akkus angebracht, so können beide
Akkus über den nicht verschlossenen Anschluss geladen wer-
den. Während des Ladevorgangs werden die beiden Akkus ab-
wechselnd geladen, dabei wird automatisch mehrfach zwischen
beiden Akkus umgeschaltet. Die Ladezeiten addieren sich.
Während des Betriebs werden die beiden Akkus auch ab-
wechselnd entladen.
Wenn Sie die Akkus aus den Halterungen nehmen, können Sie
jeden Akku einzeln laden.
Ladevorgang
Der Ladevorgang beginnt, sobald das Ladegerät mit dem
Akku bzw. der Ladebuchse am Fahrrad und dem Stromnetz
verbunden ist.
Hinweis: Der Ladevorgang ist nur möglich, wenn sich die
Temperatur des eBike-Akkus im zulässigen Ladetemperatur-
bereich befindet.
Hinweis: Während des Ladevorgangs wird die Antriebs-
einheit deaktiviert.
Das Laden des Akkus ist mit und ohne Bordcomputer mög-
lich. Ohne Bordcomputer kann der Ladevorgang an der Akku-
Ladezustandsanzeige beobachtet werden.
Bei angeschlossenem Bordcomputer wird eine entsprechen-
de Meldung auf dem Display ausgegeben.
Der Ladezustand wird mit der Akku-Ladezustandsanzeige 9
am Akku und mit den Balken auf dem Bordcomputer angezeigt.
0 275 007 907
207...264
47...63
36
4
2,5
3,5
4,5
–5 ...+40
–10 ...+50
0,8
IP 40
Deutsch–2
0 275 007 915
90...264
47...63
36
2
5
6,5
7,5
–5 ...+40
–10 ...+50
0,6
IP 40
0 275 007 XCX | (1.4.16)
