Betrieb

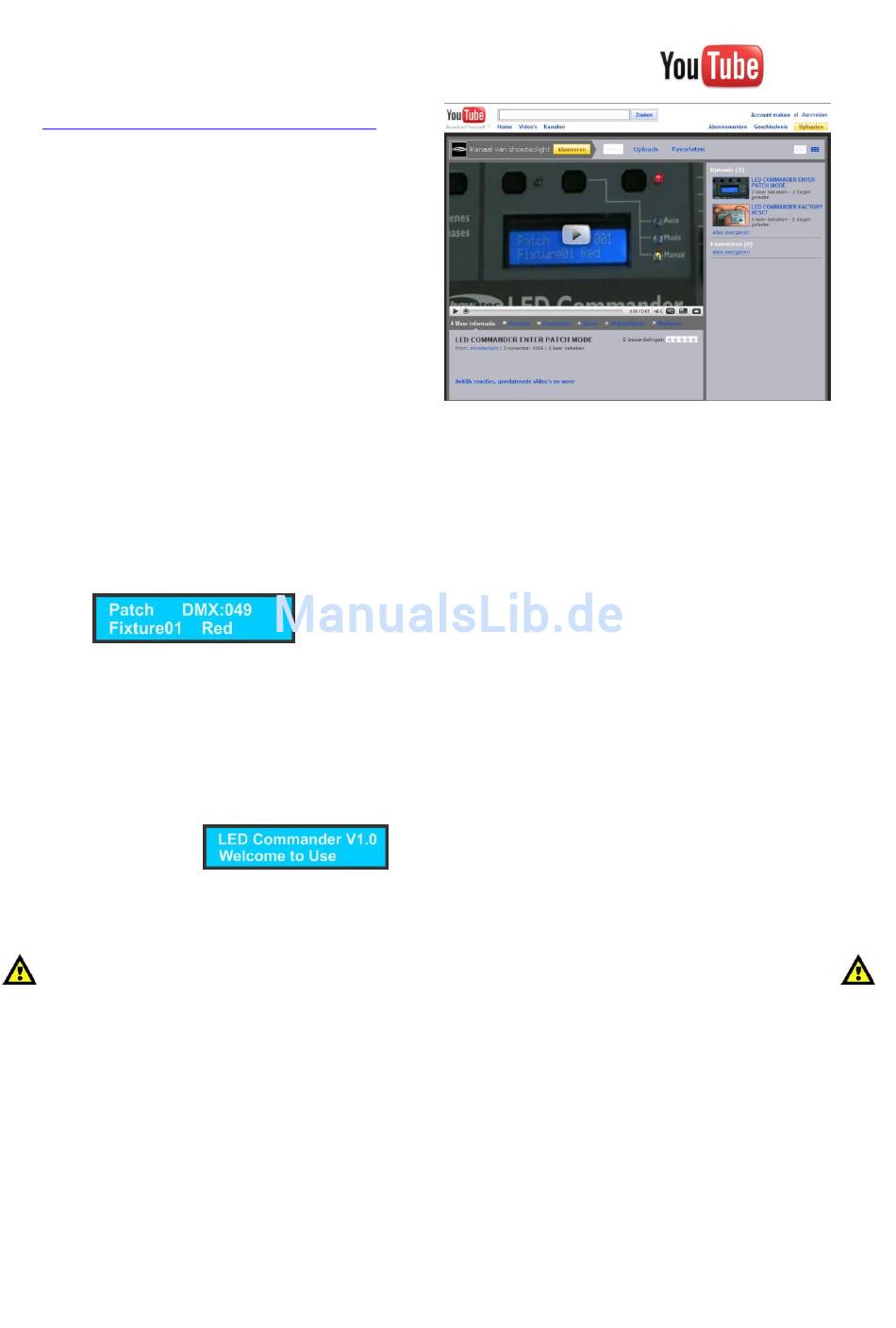

Weitere Informationen zum Gebrauch des LED-Commanders finden Sie auf:
Link: http://www.youtube.com/showteclight
Zuweisung von Kanälen
1) Die Taste Patch/Down (21) 3 Sekunden gedrückt halten. Die Patch LED leuchtet rot.
2) Mit dem SPEED-Blendregler (23) die Kanalreichweite einstellen. Beispiel: 1, 17, 33, 49, usw.
Reichweite 17: Start bei 17 und Ende bei 32.
3) Mit dem FADE-Blendregler (24) einen DMX-Kanal auswählen.
4) Die gewünschte fixture-Taste(1) drücken. Die LED des entsprechenden Geräts leuchtet blau. Sie
können zwischen 8 verschiedenen Geräte wählen.
5) Nun die Blitz-Taste (13) des Blendreglers, dem Sie den DMX-Kanal zuweisen möchten, drücken und
loslassen.
Beispiel:
Diese Abbildung verdeutlicht, dass DMX-Kanal 49 mit dem ROTEN Blendregler (5) von Gerät 1
verbunden ist.
6) Die Patch-Taste 3 Sekunden gedrückt halten, um den Verbindungsmodus zu beenden.

Werkseinstellungen

1) Zuerst das Gerät ausschalten.
2) Die Record-Taste (15) + Tap Sync-Taste (16) gleichzeitig gedrückt halten.
3) Nun das Gerät einschalten.
4) Im Display erscheint:
5) Nach ungefähr 2 Sekunden blinken die Fixture LEDs 4 und 8 einmal, was bedeutet, dass der LED-
Commander auf die Werkseinstellungen zurückgesetzt wurde.
Nach der Rückstellung auf die Werkseinstellungen wird das Gerät automatisch eingestellt auf:
Fixture 1 Fixture 2
Red CH1 Red CH9
Green CH2 Green CH10
Blue CH3 Blue CH11
Color CH4 Color CH12
Strobe CH5 Strobe CH13
Sound CH6 Sound CH14
Dimmer CH7 Dimmer CH15 Dimmer CH23 • •
Master CH8 Master CH16 Master CH24 • •
Fixture 3 • •
Red CH17 • •
Green CH18 • •
Blue CH19 • •
Color CH20 • •
Strobe CH21 • •
Sound CH22 • •
Fixture 8
Red CH57
Green CH58
Blue CH59
Color CH60
Strobe CH61
Sound CH62
Dimmer CH63
Master CH64
