Toro 120-3477 Installationsanweisungen Seite 2

1. Scheibe und mittlere Kupplung
4. Nehmen Sie die Stellschrauben an den Naben ab,
und entfernen Sie die andere Nabe und die Nabe
und Scheibe und ziehen Sie die Naben vorsichtig
von den Wellen.
Hinweis: Schieben Sie die Naben vorsichtig von
den Wellen, um das Schlüssellager in jeder Nabe
später wieder verwenden zu können.
5. Befestigen Sie die neue Motornabe; ziehen Sie die
zwei Stellschrauben (1/2") jedoch nicht an.
6. Befestigen Sie die neue Pumpennabe; stellen
Sie sicher, dass die Stellschraube (1/2") in der
Schlüsselstellung und die Stellschraube (3/4") in der
ganzen Tiefenstellung verwendet wird.
Wichtig: Ziehen Sie diese Stellschrauben noch
nicht an, da die Kupplung sonst vorbelastet
wird; dies kann die Nutzungsdauer der
Kupplungskomponenten sehr verkürzen.
7. Setzen Sie die Gummidichtung ein und befestigen
sie mit den Befestigungen aus den lose mitgelieferten
Teilen an den Motor- und Pumpengusskupplungen.
Hinweis: Montieren Sie die Gusskupplungen auf
den herausragenden Muttern, wie in Bild 3 dargestellt.

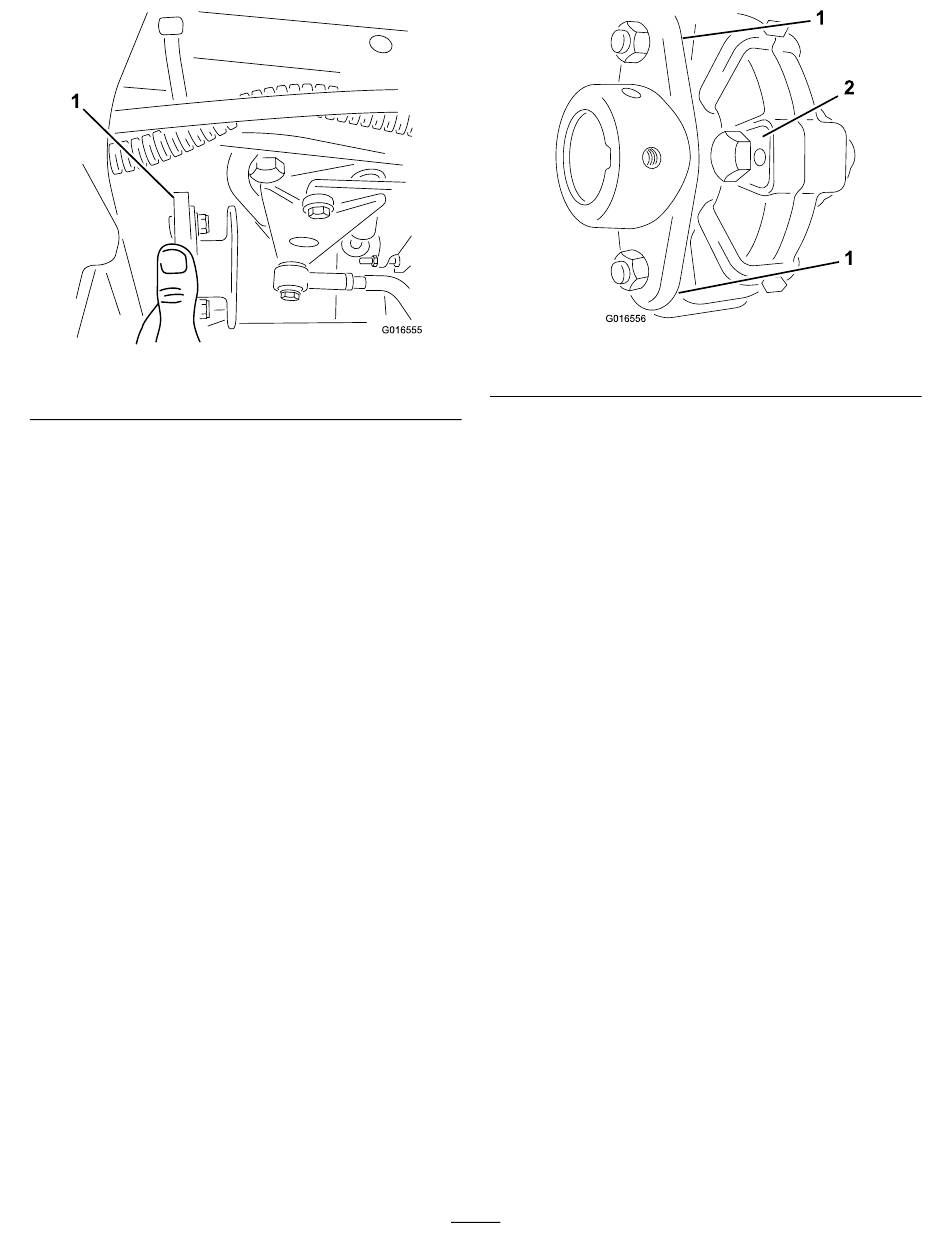

Bild 2
1. Herausragende Mutter
Hinweis: Das Bauteil wurde zur Verdeutlichung
entfernt.
8. Lassen Sie den Motor an und lassen in für 15 bis 30
Sekunden im Leerlauf laufen, damit sich das Bauteil
auf den Wellen setzen kann.
9. Stellen Sie den Motor ab und ziehen alle vier
Stellschrauben an.
10. Setzen Sie die Hydrostatabdeckung auf.
2
Bild 3
2. Versenkte Mutter
