SATEL
4. Schließen Sie das Gehäuse des Gerätes.
5. Platzieren Sie das Gerät am zukünftigen Montageort.
6. Prüfen Sie den Pegel des durch das ABAX 2 / ABAX Funkbasismodul oder die Zentrale
INTEGRA 128-WRL vom Gerät empfangenen Signals. Fällt der Signalpegel unter 40%,
wählen Sie einen anderen Montageort. Manchmal reicht es, das Gerät um ein paar
Zentimeter zu verschieben. Sie können auch versuchen, das Gehäuse umzudrehen,
um zu prüfen, wie sich die Änderung der Antennenposition auf den Signalpegel auswirkt.
Der Tester ARF-200 ermöglicht, den Funksignalpegel am zukünftigen Montageort zu
überprüfen, ohne dass dort das Gerät platziert werden muss.
Im
Falle
Detektionsreichweite des Melders am gewählten Montageort.

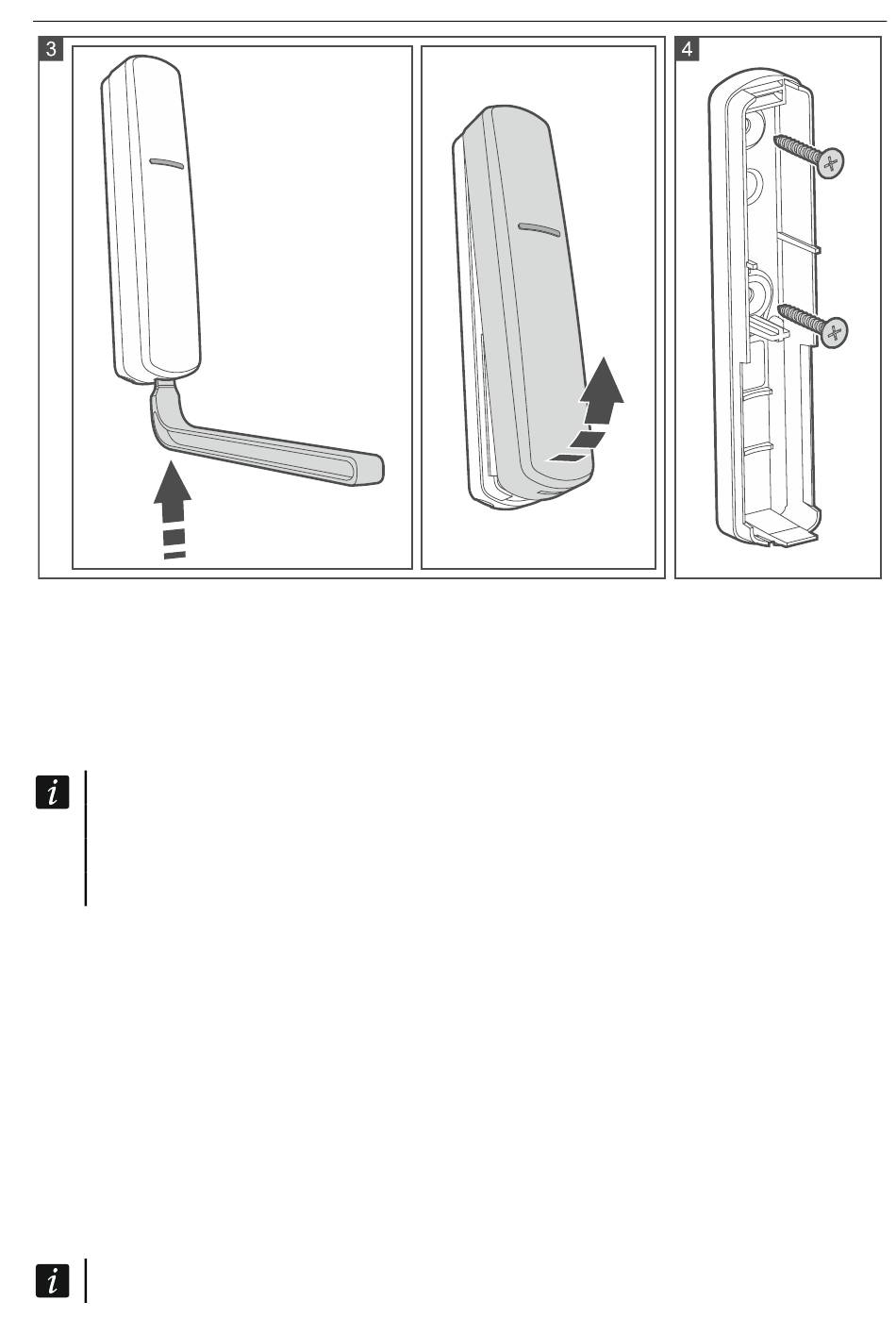

7. Öffnen Sie das Gehäuse des Gerätes (Abb. 3).
8. Falls an die Klemmen der Eingänge Melder oder Wassersonde angeschlossen werden
sollen, fertigen Sie eine Öffnung im Gehäuseunterteil, führen Sie durch die Öffnung die
Leitungen und schrauben Sie diese an die Klemmen an.
9. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der
Montagefläche (Abb. 4). Die mitgelieferten Dübel sind für Untergründe wie Beton, Ziegel
etc. bestimmt Im Falle eines anderen Untergrundes (Gips, Styropor), verwenden Sie
andere, entsprechend angepasste Dübel.
10. Schließen Sie das Gehäuse des Gerätes.
11. Im Falle des Magnetkontaktes (AMD-200 / AMD-201 / AMD-202 / AVD-200) montieren
Sie den Magneten (Abb. 5). Beachten Sie dabei die maximale zulässige Entfernung vom
Magnetsensor (Abb. 6). Die angezeigte Entfernung bezieht sich auf den Magneten,
der sich auf der Höhe des Sensors befindet, dessen Lage im Gehäuse die Abbildung 7
zeigt.
Zur Anfertigung der Öffnung für den Einbau-Magneten verwenden Sie ø9 mm Bohrer.
des
Erschütterungsmelders
AXD-200
(AVD-200)
überprüfen
Sie
9
auch
die
