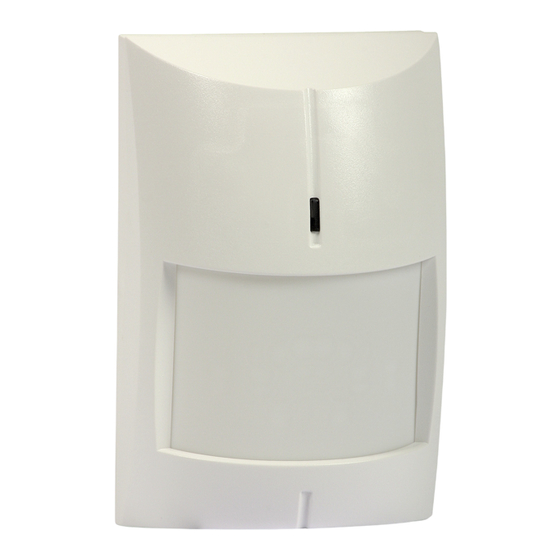

Der drahtlose PIR-Melder APD-100 ist für den Betrieb im bidirektionalen Funksystem der Serie ABAX
bestimmt. Das Signal vom Pyroelement wird digital verarbeitet. Der Melder zeichnet sich durch einen
hohen Wirkwiderstand gegen Störungen aus. Die Arbeitsparameter des Melders (Sensibilität,
Ein-/Ausschalten der Option der Immunität gegenüber Tiere bis zu 15 kg) wird auf dem Funkweg
reguliert.
Achtung: Die Anleitung bezieht sich auf den Melder mit der Firmwareversion 2.01, der durch das
Funkbasismodul ACU-100 mit der Firmwareversion 1.07 oder höheren unterstützt ist
(es ist nicht möglich, den Melder in den Funkbasismodulen mit älteren Firmwareversion
zu installieren).
Erläuterungen zu Abbildung 1:
1 - Lithium Batterie CR 123A mit der Spannung
3 V, die die Betriebszeit von 3 Jahren
garantiert. Der
Batteriezustand. Wenn die Spannung bis
2,6 V fällt, dann wird an das Funkbasis-
modul die Information gesendet, dass die
Batterie schwach ist. Die Signalisierung der
schwachen Batterie dauert so lange, bis sie
gewechselt wird.
2 - Antenne.
3 - LED-Diode. Leuchtet nur im Testmodus und
signalisiert die Kommunikation mit dem
Funkbasismodul sowie Verletzungen und
Sabotage.
4 - Pyroelement.
5 - Sabotagekontakt, der auf das Öffnen des
Gehäuses reagiert.
6 - Sabotagekontakt, der auf das Abziehen des
Melders von der Sabotagelasche reagiert.
7 - Justierung zum Positionieren des Pyroelements im Verhältnis zur Linse.
8 - Montageöffnung.
9 - Schirm.
1. M
ONTAGE
Bevor der Melder fest montiert wird, ist der Pegel des durch den Funkbasismodul
ACU-100 vom Melder empfangenen Signals zu prüfen und erforderlichenfalls der
Montageort so zu ändern, dass dadurch für die Kommunikation eine optimale Lage
gefunden wird.
Die Batterie ist in den Melder direkt vor dem Identifizierungsvorgang einzusetzen.
Ein nicht identifizierte
®
Melder kontrolliert den
Melder bzw. einer,
FUNK PIR-MELDER
APD-100

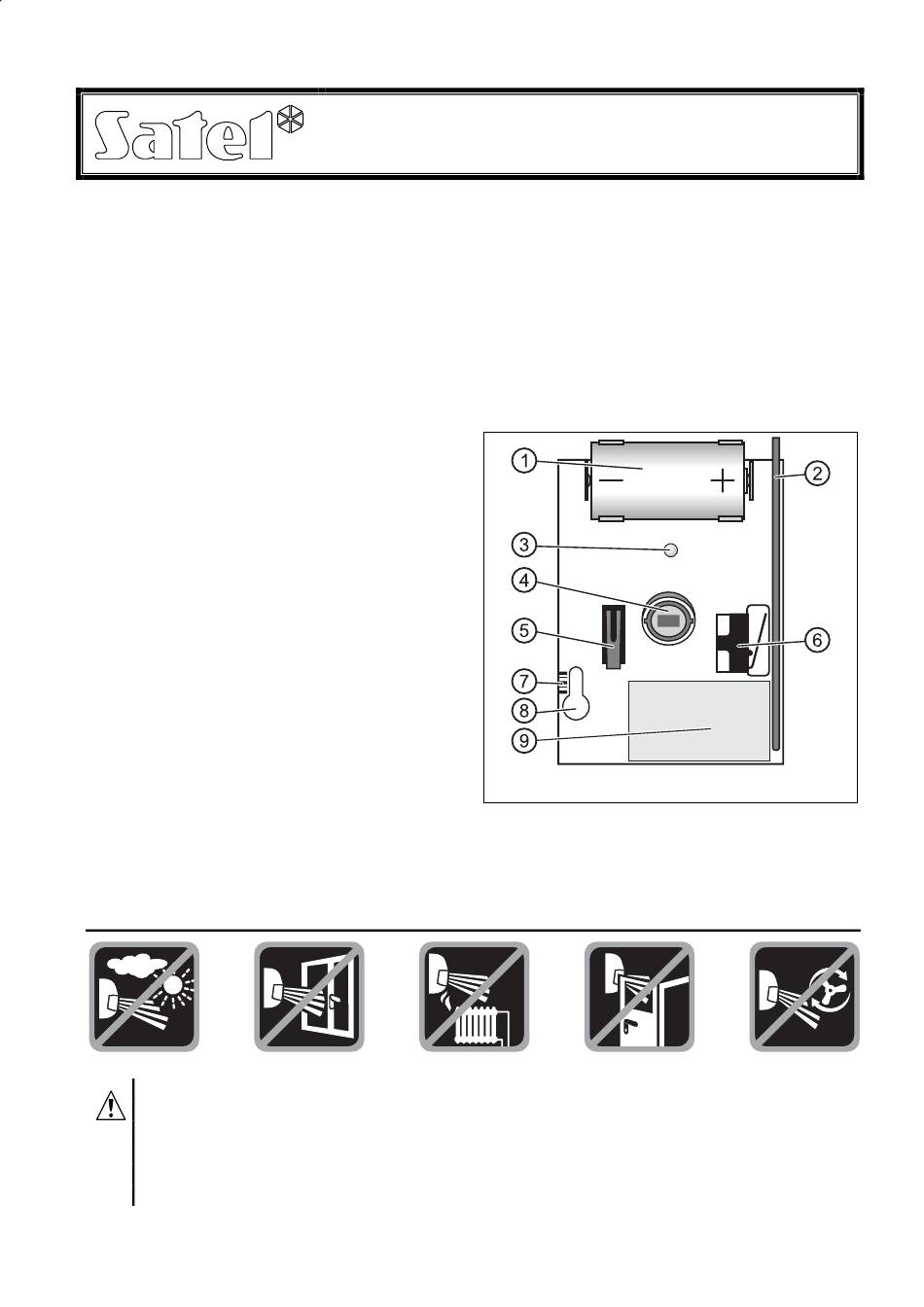

Abb. 1. Platine des Melders.
der der Kommunikation mit
apd100_de 07/08
dem
