Satel INDIGO Handbuch

Der digitale Melder INDIGO ist in Einbruch- und Überfallmeldesystemen einsetzbar. Er kann
für herkömmliches, Panzer- und Verbundglas verwendet werden. Der Melder löst einen
Alarm aus, wenn er ein Niederfrequenzsignal (Ton eines Einschlags) und danach ein
Hochfrequenzsignal (Ton wie bei einem Glasbruch) erfasst. Das Hochfrequenzsignal wird
durch 4 Sekunden nach Registrierung einer durch den Schlag ausgelösten akustischen
Welle mit niedriger Frequenz analysiert.
Der Melder kontrolliert seine Speisespannung. Fällt die Spannung für länger als 2 Sekunden
unter 9 V (±5%) ab, dann wird eine
Störung durch
Alarmrelais und Dauerleuchten der LED
signalisiert. Das Wiederherstellen der
Mindestspannung 9 V (±5%) deaktiviert
die Störung.
Erläuterung zur Abb. 1:
1 - Klemmen:
NC - Relais (NC).
TMP - Sabotagekontakt (NC).
COM - Masse.
+12V - Einspeisung.
2 - Sabotagekontakt.
3 - rote LED signalisiert:
– Registrierung eines Niederfrequenzsignals (kurzes Aufblitzen);
– Glasbruch (Leuchten 2 Sek.).
4 - Pins zur Ein-/Ausschaltung der Signalisierung über LEDs. Signalisierung ist aktiv, wenn
die Pins kurzgeschlossen sind.
5 - Pins zur Ein-/Ausschaltung des Testmodus. Beim aktiven Testmodus analysiert der
Melder nur das Hochfrequenzsignal und nach Registrierung eines entsprechenden
Tons wird der Glasbruch gemeldet. Der Testmodus ist aktiv, wenn die Pins offen sind.
Für Testen des Melders wird der TESTER INDIGO empfohlen.
6 - Mikrofon.
7 - Potentiometer zur Empfindlichkeitseinstellung des Hochfrequenzkanals.
1. Montage
Der Melder ist für die Montage in Innenräumen vorgesehen. Er sollte direkt an der Wand auf
eine solche Weise befestigt werden, dass die überwachten Glasflächen in der
Erfassungsreichweite des Sensors liegen. Man sollte beachten, dass die Reichweite des
Melders durch Vorhänge, Portieren, weiche Möbelbezüge, schalldämmende Bauplatten etc.
reduziert wird.
1. Öffnen Sie das Gehäuse und nehmen Sie die Elektronikplatine heraus.
2. Führen Sie in der hinteren Gehäusewand die Öffnungen für Kabel und Schrauben aus.
3. Ziehen Sie das Kabel durch die Öffnung durch.
4. Befestigen Sie die hintere Gehäusewand an der Wand.
5. Montieren Sie die Elektronikplatine.
DIGITALER GLASBRUCHMELDER
®
Aktivierung des
INDIGO
NC NC TMP TMP COM 12V

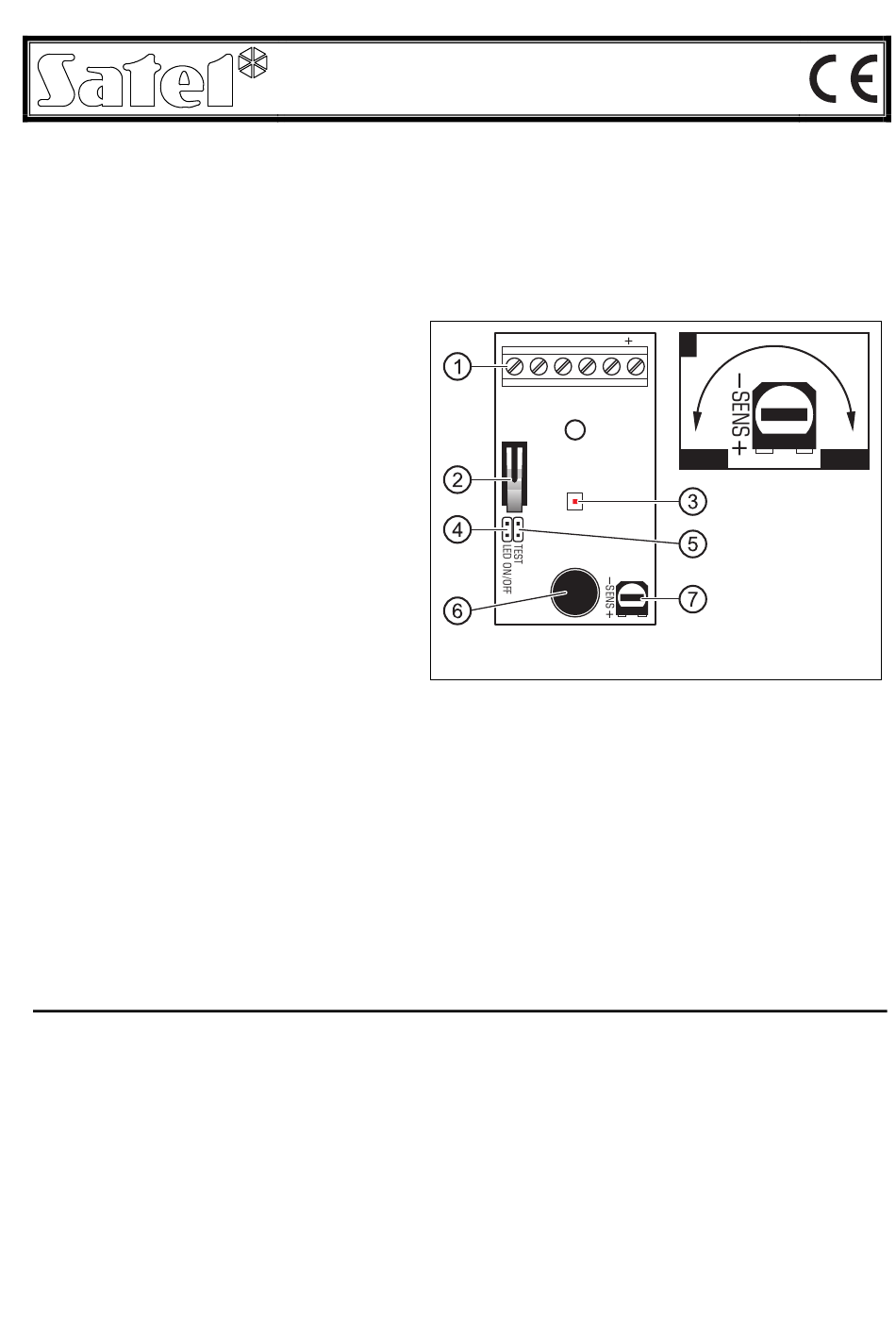

Abb. 1. Elektronikplatine des Melders.
