AQUA RING
DIGITALER PASSIV-PIR-MELDER
FÜR DECKENMONTAGE
Der mikroprozessorgesteuerte, voll digitale Melder AQUA RING zeichnet sich durch eine
hohe Empfindlichkeit und Störfestigkeit aus. Dank des hochmodernen Mechanismus der
digitalen Temperaturkompensation ist der Melder in einem breiten Temperaturbereich
einsetzbar. In seiner Konstruktion wurde ein zweifaches Pyroelement verwendet. Der
Prozessor analysiert das Signal in zwei Bahnen (Quantitativ- und Wertanalyse).
Der Melder ist mit der Voralarm-Funktion ausgestattet. Der Voralarm wird mit kurzem
Aufblitzen der LED signalisiert, wenn die durch den Melder registrierten Störungen im
überwachten Bereich das Alarmkriterium nicht erfüllen. Die Empfindlichkeit des Voralarms ist
abhängig von der Empfindlichkeit des Melders, die an den Pins eingestellt wird. Häufige
Voralarme können einen Alarm auslösen.
Die ersten 30 Sek nach Einschalten der Speisespannung sind die Anlaufzeit des Melders,
die durch schnelles Blinken der LED signalisiert wird. Erst nach Ablauf dieser Zeit ist der
Melder voll betriebsbereit.
Der Melder kontrolliert seine Speisespannung. Fällt die Spannung für länger als 2 Sekunden
unter 9 V (±5%) ab, dann wird eine Störung durch Auslösung des Alarmrelais und durch
Dauerleuchten der Diode signalisiert. Nach Wiederherstellung der Mindestspannung 9 V
(±5%) wird der Alarm ausgeschaltet.

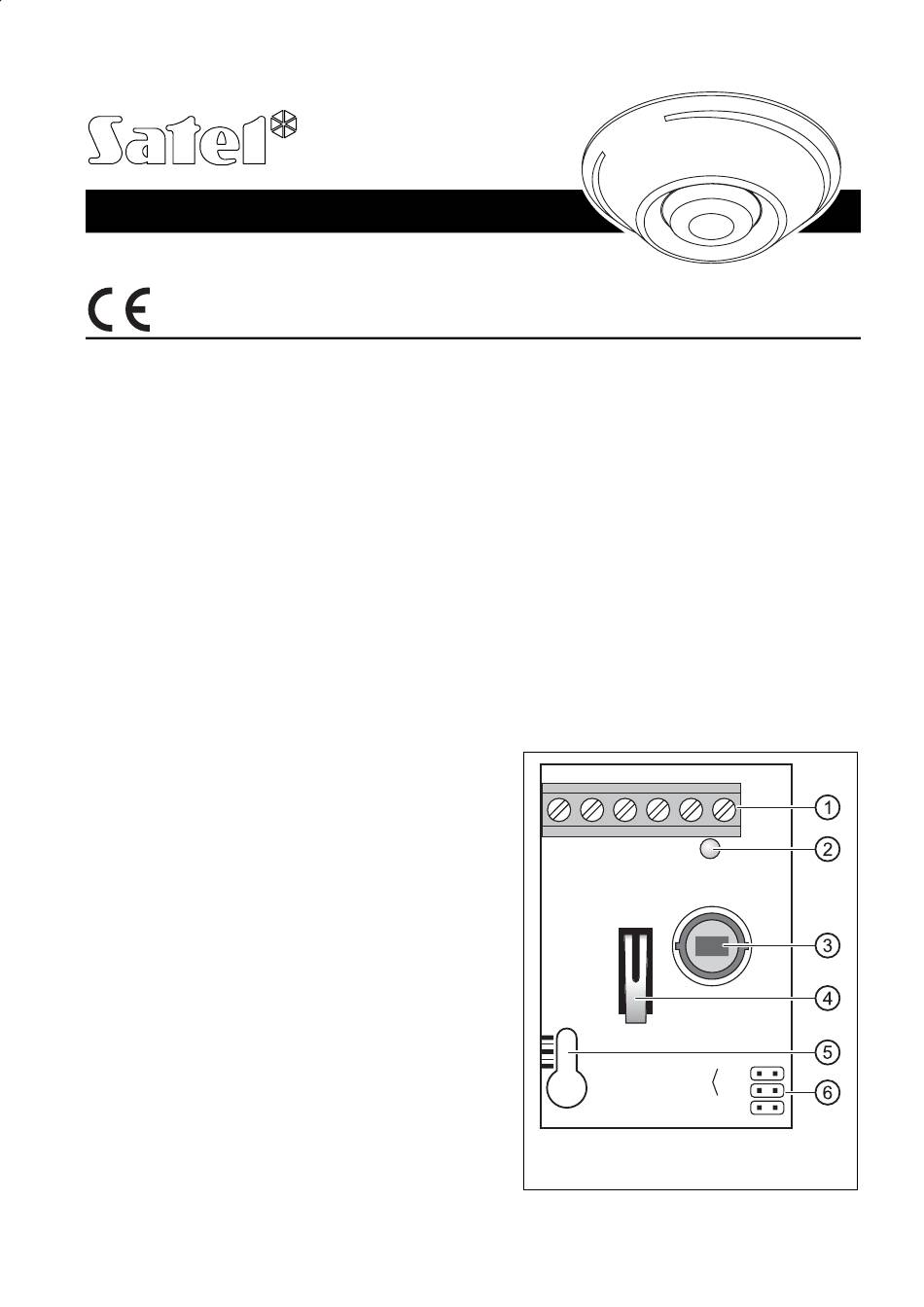

Erläuterungen zur Abbildung 1:
1 - Klemmen:
NC - Relais (NC)
TMP - Sabotagekontakt (NC)
COM - Masse
12V - Einspeisung
2 - rote LED signalisiert:
– Voralarm – kurzes Aufblitzen (ca. 120 ms);
– Alarm – leuchtet 2 Sek. lang;
– Anlaufmodus – blinkt schnell;
– niedrige Speisespannung – leuchtet rot.
3 - Pyroelement.
4 - Sabotagekontakt.
5 - Montageöffnung.
6 - Pins zum Einstellen der Betriebsparameter
des Melders:
PIR SENS. - Empfindlichkeit
®
Melders (siehe: Abb. 2);
NC NC TMP TMP
LED ON/OFF
Abb. 1. Elektronikplatine des
des
aquaring_de 06/09
COM 12V
JP1
PIR SENS.
JP2
JP3
Melders.
