ACMD-200 Funk-Kohlenmonoxidmelder Firmwareversion 1.00 acmd-200_de 10/21 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
Seite 2
Das Gerät erfüllt die Anforderungen der Technischen Regelwerke der Eurasischen Zollunion. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Webseite https://support.satel.eu zu finden.

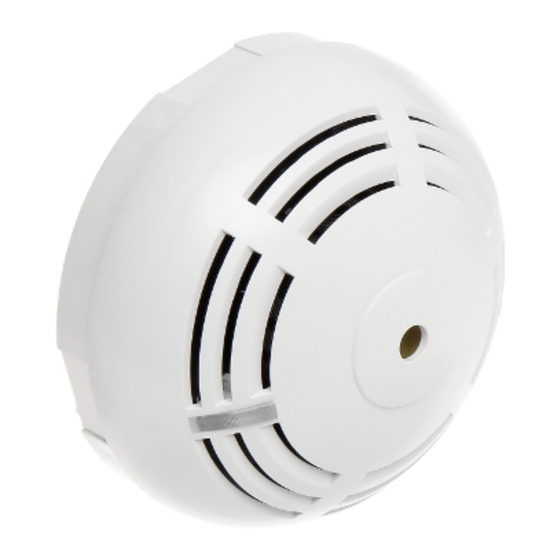

ACMD-200 SATEL Der Melder ACMD-200 erkennt Kohlenstoffmonoxid (Kohlenmonoxid). Der Melder kann als ein autonomes Gerät oder im Rahmen des bidirektionalen ABAX 2 Funksystems betrieben werden. Der Melder wird durch folgende Geräte unterstützt: Funkbasismodul ACU-220 / ACU-280 (Firmwareversion 6.03 oder höher), ...
SATEL ACMD-200 Betriebsmodi Der Betriebsmodus kann mithilfe der Steckbrücke auf der Elektronikplatine eingestellt werden (Abb. 2): Steckbrücke abgenommen – autonomer Betrieb, Steckbrücke aufgesetzt – Betrieb im ABAX 2 System. Der Melder wird analog wie im autonomen Modus betrieben, jedoch zusätzlich: –...
ACMD-200 SATEL Kontrolle des Batteriezustandes Wenn die Batteriespannung unter 2,75 V fällt, signalisiert der Melder die schwache Batterie mithilfe der LED und des piezoelektrischen Wandlers. Wenn der Melder im ABAX 2 System betrieben wird, wird bei jeder Übertragung an das Funkbasismodul eine Information über die schwache Batterie gesendet.
Blitze der LED und 3 kurze Töne alle 30 Sekunden). 1. Aktivieren Sie den Servicemodus in der Alarmzentrale (wenn der Melder im ABAX 2 System betrieben wird und das Funkbasismodul an die Alarmzentrale von SATEL angeschlossen ist). 2. Drehen Sie die Schraube, mit der der Deckel befestigt ist, heraus (Abb. 3).
Seite 8
ACMD-200 SATEL 3. Drehen Sie den Deckel gegen den Uhrzeigersinn (Abb. 4) und nehmen Sie ihn ab (Abb. 5). 4. Nehmen Sie die entladene Batterie heraus (Abb. 6). 5. Montieren Sie eine neue Lithium-Batterie CR123A 3 V (Abb. 7). 6. Setzen Sie den Deckel des Melders wieder auf (Abb. 8).
SATEL ACMD-200 6. Technische Daten Betriebsfrequenzband ................868,0 MHz ÷ 868,6 MHz Funkreichweite (im freien Gelände) ACU-220 ...................... bis zu 2000 m ACU-280 ...................... bis zu 1200 m Batterie ........................CR123A 3 V Erwartete Batteriebetriebszeit ABAX 2 ....................bis zu 2 Jahre autonomer Betrieb ................
