Satel AQUA LUNA Handbuch

®
AQUA LUNA
DIGITALER PASSIV-PIR-MELDER
MIT NOTBELEUCHTUNGSFUNKTION
Der mikroprozessorgesteuerte, voll digitale Melder AQUA PLUS zeichnet sich
durch eine hohe Empfindlichkeit und Störfestigkeit aus. Dank des hochmodernen
Mechanismus der digitalen Temperaturkompensation ist der Melder in einem
breiten Temperaturbereich einsetzbar. In seiner Konstruktion wurde ein
zweifaches Pyroelement verwendet. Die Signalauswertung durch den Prozessor
verläuft in zwei Bahnen (Quantitativ- und Wertanalyse). Außerdem ist der Melder
mit LEDs ausgestattet, die die Funktion der Notbeleuchtung realisieren. Die
Notbeleuchtung wird ferngesteuert.
Der Melder ist mit der Voralarm-Funktion ausgestattet. Der Voralarm wird mit
kurzem Aufblitzen der LED signalisiert, wenn die durch den Melder registrierten
Störungen im überwachten Bereich
Die Empfindlichkeit des Voralarms ist abhängig von der Empfindlichkeit des
Melders, die an den Pins eingestellt wird. Häufige Voralarme können einen Alarm
auslösen.
Die ersten 30 Sek nach Einschalten der Speisespannung sind die Anlaufzeit des
Melders, die durch schnelles Blinken der LED signalisiert wird. Erst nach Ablauf
dieser Zeit ist der Melder voll betriebsbereit.
Der Melder kontrolliert seine Speisespannung. Fällt die Spannung für länger als
2 Sekunden unter 9 V (±5%) ab, dann wird eine Störung durch Auslösung des
Alarmrelais und durch Dauerleuchten der Diode signalisiert. Nach Wieder-
herstellung der Mindestspannung 9 V (±5%) wird der Alarm ausgeschaltet.
NC NC TMP TMP
3
6
7
8
PIR SENS.
LED ON/OFF

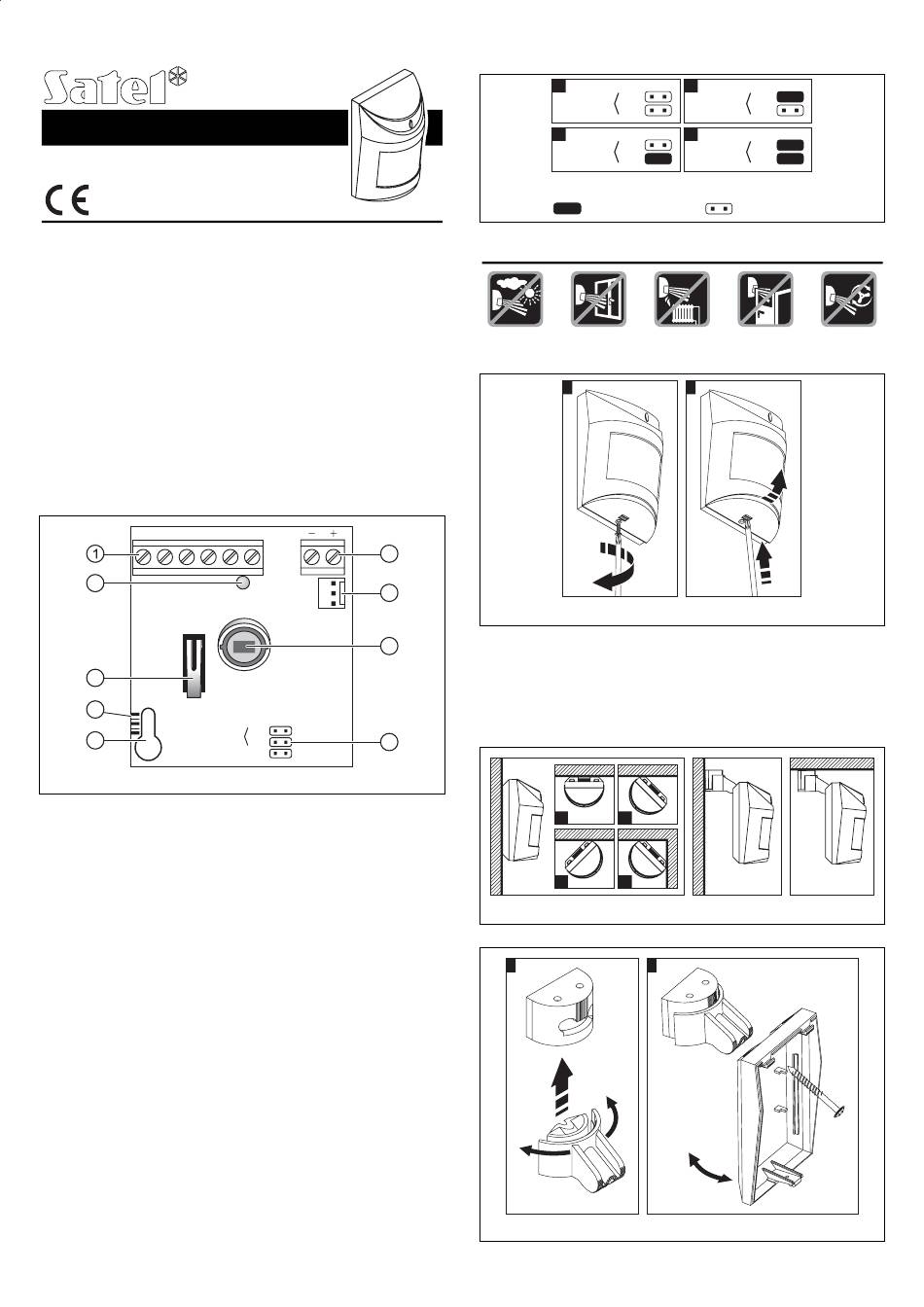

Abb. 1. Elektronikplatine des Melders.
Erläuterungen zur Abbildung 1:
1 – Klemmen:
NC – Relais (NC).
TMP – Sabotagekontakt.
COM – Masse.
12V – Einspeisung.
2 – Klemmen für Anschluss der Beleuchtungssteuerung. Falls Sie zur Steuerung
die Schwachstromausgänge Typ OC verwenden, dann schließen Sie an die
Klemme + die Spannung +12V an, und an die Klemme – das Ausgangssignal
(ein Einzelausgang Typ OC kann die Beleuchtung maximal in zwei Meldern
steuern). Falls Sie zur Steuerung die Starkstromausgänge verwenden,
schließen Sie an die Klemme + das Ausgangssignal an, und an die Klemme
– Masse. Der Steuerungsausgang kann z.B. als M
Ausgang wird für die einprogrammierte Zeit nach Verletzung des Melders
aktiviert) oder T (Ausgang gesteuert über den Timer).
IMER
3 – rote LED signalisiert:
– Voralarm – kurzes Aufblitzen (ca. 120 ms);
– Alarm – leuchtet 2 Sek. lang;
– Anlaufmodus – blinkt schnell;
– niedrige Speisespannung – leuchtet rot.
4 – Anschluss der LEDs, die die Funktion der Notbeleuchtung realisieren.
5 – Pyroelement.
6 – Sabotagekontakt.
7 – Justierung zum Positionieren des Pyroelements im Verhältnis zur Linse
(siehe: Abbildung 6).
8 – Montageöffnung.
9 – Pins zum Einstellen der Betriebsparameter des Melders:
PIR SENS. - Empfindlichkeit des Melders (siehe: Abbildung 2);
LED ON/OFF - Ein-/Ausschalten der Signalisierung über LED. Die LED-
Anzeige ist aktiv, wenn die Pins kurzgeschlossen sind.
aqua_luna_de 05/09
das Alarmkriterium nicht
COM 12V
2
4
5
JP1
9
JP2
JP3
K
ONOSTABILER ONTAKT
A
PIR SENS.
C
PIR SENS.
Abb. 2. Einstellungsweise der Empfindlichkeit des Melders
(A – niedrig, B und C – durchschnitlich, D – hoch)
[
Montage
1. Gehäuse wie in Abbildung 3 öffnen und schalten Sie die LED-Beleuchtung von
der Buchse auf der Elektronikplatine ab.
erfüllen.
I
2. Die Elektronikplatine herausnehmen.
3. In der hinteren Gehäusewand Öffnungen für Kabel und Schrauben ausführen.
4. Die Leitung durch die gefertigte Öffnung durchführen.
5. Das Hinterteil des Gehäuses an der Wand oder am mitgelieferten
Befestigungsfuß montieren.
6. Die Elektronikplatine montieren. Dabei die Höhe beachten, auf welcher der
Melder installiert wurde (siehe: Abbildung 6).
A
C
I
(der
Abb. 5. Montage des Melders am Befestigungsfuß.
B
JP1 JP1
PIR SENS.
JP2 JP2
D
JP1 JP1
PIR SENS.
JP2 JP2
– Pins kurzgeschlossen; – Pins geöffnet].
II
Abb. 3. Öffnen des Gehäuses.
B
D
Abb. 4. Montagearten des Melders.
II
