- Seite 1 Multikriterien-Melder DMP-100 Firmwareversion 2.00 Optischer Rauchmelder DRP-100 Firmwareversion 2.00 Differential-Maximal-Wärmemelder DCP-100 Firmwareversion 2.00 dmp-100_de 11/22 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Installation übergehen, lesen Sie bitte sorgfältig diese Anleitung, um eventuelle Fehler und dadurch eine fehlerhafte Funktion oder Beschädigungen an der Anlage zu vermeiden. Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
-
Seite 3: Einleitung

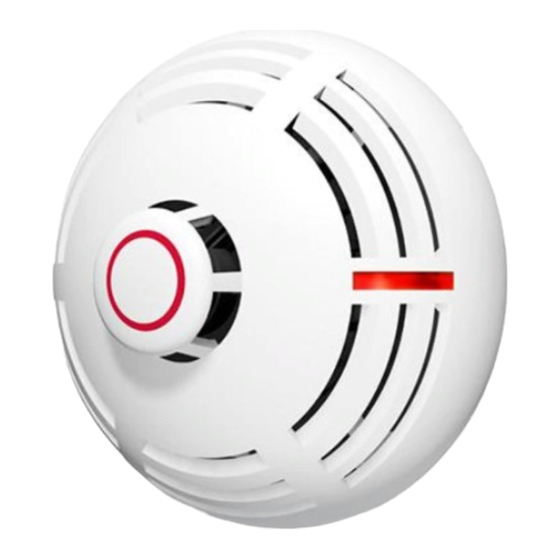

Ring markiert, was den Melder vom DMP-100 unterscheidet). Die Melder ermöglichen eine frühzeitige Raucherkennung, wenn die Rauchpartikel sichtbar sind (DMP-100 und DRP-100) und/oder die Temperatur im Raum gestiegen ist (DMP-100 oder DCP-100). Sie sind mit folgenden Brandmelderzentralen kompatibel CSP-104, CSP-108, CSP-204 und CSP-208. -
Seite 4: Optische Alarmsignalisierung
6 Monaten durchgeführt werden sollen. 5.1 Reinigung der optischen Kammer Die Melder DMP-100 und DRP-100 kontrollieren den Zustand der optischen Kammer. Die Staubablagerung im Inneren der Kammer kann im Laufe der Zeit die Auslösung von falschen Alarmen verursachen. Es wird empfohlen, die optische Kammer mindestens einmal im Jahr zu reinigen. - Seite 5 DMP-100 ● DRP-100 ● DCP-100 SATEL 2. Biegen Sie die Verriegelung nach außen und drehen Sie das Elektronikmodul gegen den Uhrzeigersinn (Abb. 5 und 6). 3. Nehmen Sie das Elektronikmodul mit der optischen Kammer heraus (Abb. 7). 4. Nehmen Sie das Kunststoffelement mit dem Thermistor von der optischen Kammer ab (Abb.
-
Seite 6: Technische Daten
Minimale statische Ansprechtemperatur ................54 °C Maximale statische Ansprechtemperatur ................65 °C Betriebstemperaturbereich ..................-25...+50 °C Max. Feuchtigkeit ......................93±3% Abmessungen DMP-100 / DCP-100 ......ø108 x 49 mm DRP-100 ..........ø108 x 42 mm Gewicht DMP-100 ............. 94 g DRP-100 .............. 94 g... - Seite 7 Übereinstimmung mit der Anforderungen der Norm EN 54-5:2017+A1:2018. Das Zertifikat samt der Leistungserklärung können Sie von unserer Website www.satel.pl herunterladen. SATEL Sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN 1438 1438-CPR-0316 Leistungserklärung DOP/CPR/0316 EN 54-5:2017+A1:2018 Brandsicherheit von Bauwerken.
- Seite 8 Festlegung harmonisierter Bedingungen für die Vermarktung von Bauprodukten und zur Aufhebung der Richtlinie 89/106/EWG des Rates über Bauprodukte; EMC Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit; LVD Niederspannungsrichtlinie 2014/35/EU. Die Zertifizierungsstelle CNBOP-PIB in Józefów erstellte für den Melder DMP-100 das Zertifikat der Leistungsbeständigkeit Bauprodukts 1438-CPR-0341.
