4.4 Anschluss der Rettungsgeräte
SINGLE-Kupplung

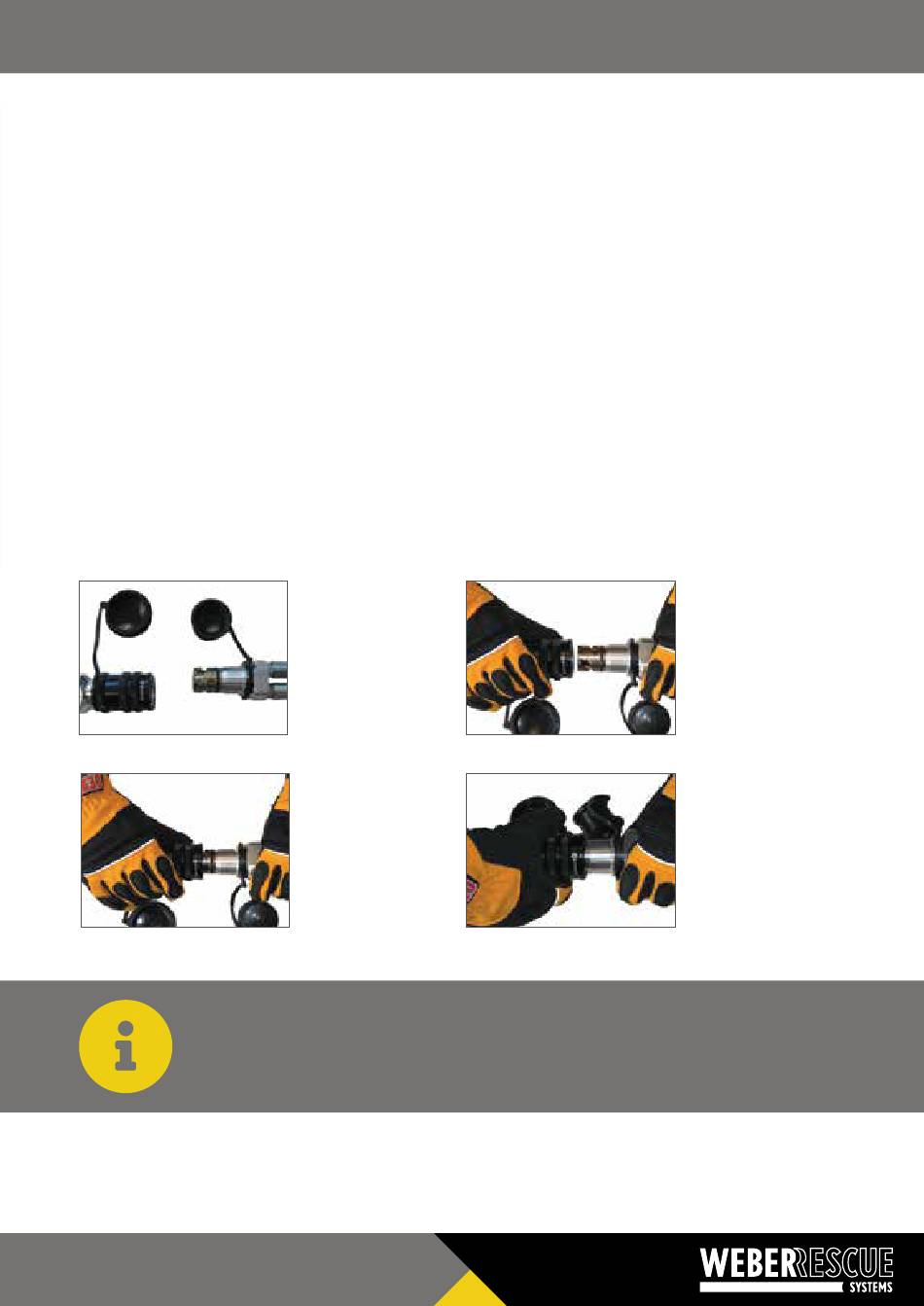

Vor dem Zusammenkuppeln der beiden Kupplungsteile müssen die Staubschutzkappen abge-
nommen werden (Abb. 1). Danach Kupplungsstecker und Kupplungsmuffe zusammenführen
und leicht in Bajonettverschluss eindrehen (Abb. 2).
Die Muffe anschließend am gerändelten schwarzen Drehkranz greifen und im Uhrzeigersinn
(Richtung 1) drehen, bis die Kupplung einrastet (Abb. 3). Um eine Verschmutzung zu
verhindern, müssen anschließend die beiden Staubschutzkappen zusammengesteckt werden
(Abb. 4).
Das Trennen der Verbindung erfolgt durch Drehen gegen den Uhrzeigersinn (Richtung
0). Anschließend müssen die Staubschutzkappen direkt wieder aufgesteckt werden.
Das Kuppeln von Geräten, die mit der SINGLE-Kupplung ausgestattet sind, kann auch im druc-
klosen Umlauf erfolgen, solange die angeschlossenen Geräte nicht betätigt werden.
Abb. 1
Abb. 3
HINWEIS!
Bei der Verwendung der SINGLE-Kupplung wird kein Druckentlastun-
gsstecker mehr benötigt.
AUFBAU UND FUNKTION | 23
