Drehzahlgeberanbau - Siemens SIMOTICS DC 1GH7 Betriebsanleitung

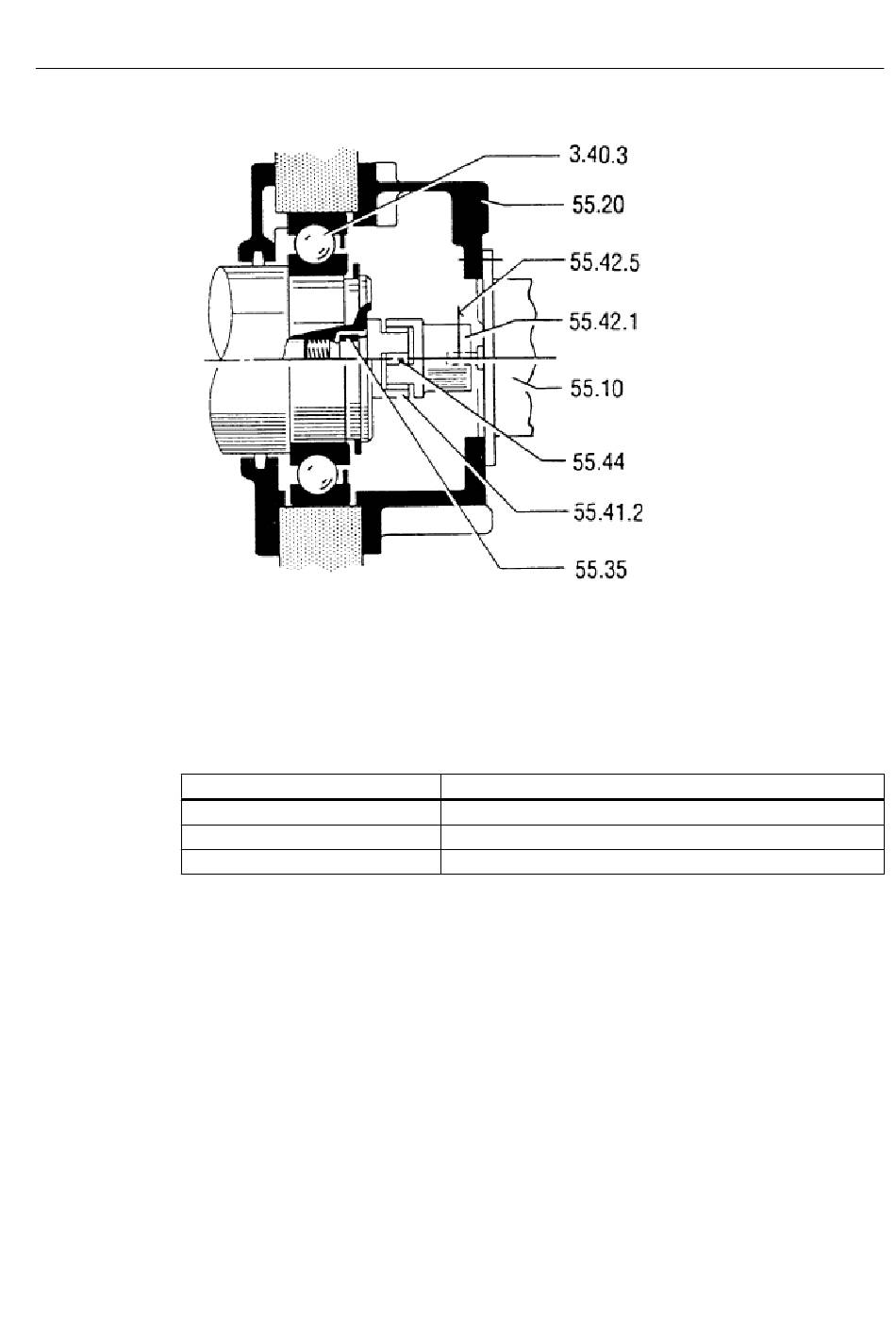

Bild 9-6
1. Wenn die drehzahlgeberseitige Kupplung gelöst wurde, dann sichern Sie bei deren
Tabelle 9-7
Gewindegröße
M4
M5
M6
1. Achten Sie auf die Funktionsfähigkeit und die richtige Lage des elastischen
2. Montieren Sie den kompletten Drehzahlgeber.
SIMOTICS DC 1GH7
Betriebsanleitung 02/2016

Drehzahlgeberanbau

Montage die quer liegende Stiftschraube bzw. den Gewindestift mit lösbarem LOCTITE
und befestigen Sie sie mit den entsprechenden Anziehdrehmomenten.
Anziehdrehmomente Kupplungsbefestigung
Zwischengliedes (Kupplungsstern).
Anziehdrehmoment [Nm]
1,3
2,6
4,5
Instandhaltung
9.2 Instandsetzung
99
