S+S REGELTECHNIK TF 54 Bedienungs- Und Montageanleitung Seite 2

D G F r
®
THERMASGARD

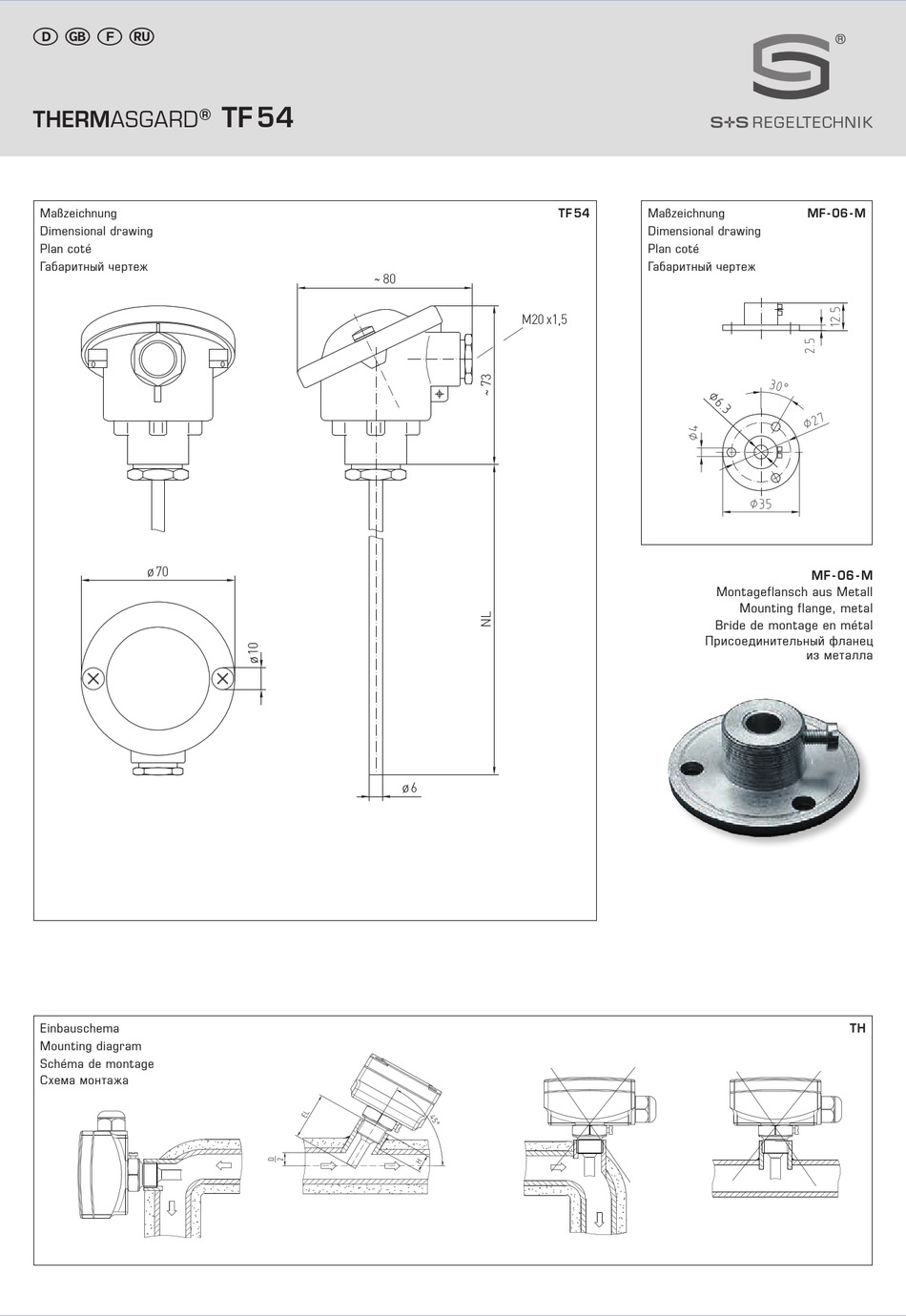

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
ø70
Einbauschema
Mounting diagram
Schéma de montage
Схема монтажа
TF 54
~ 80
TF 54
M20 x1,5
ø6
Maßzeichnung MF - 06 - M
Dimensional drawing
Plan coté
Габаритный чертеж
MF - 06 - M
Montageflansch aus Metall
Mounting flange, metal
Bride de montage en métal
Присоединительный фланец
из металла
TH
