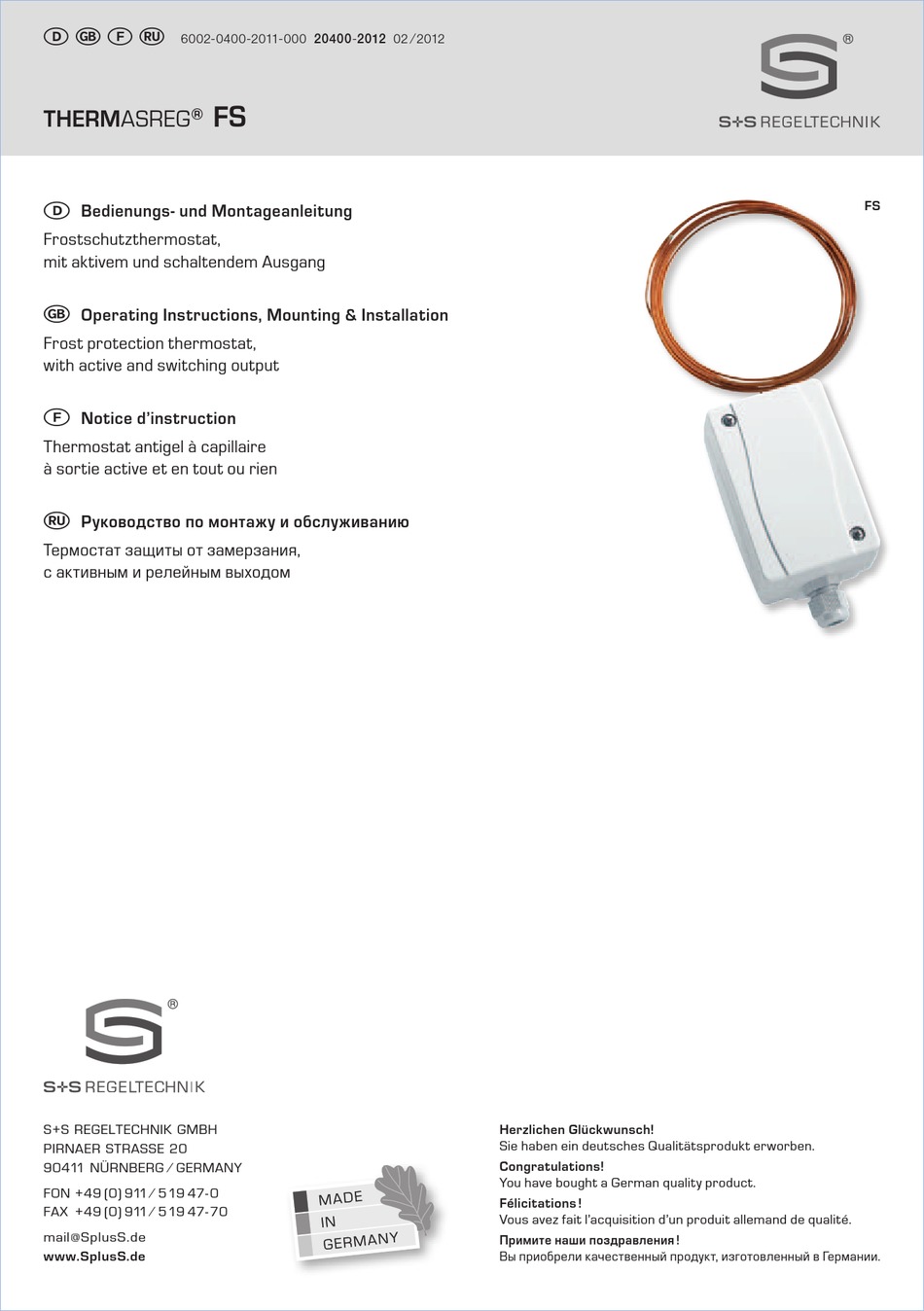

D G F r
6002-0400-2011-000 20400-2012 02 ⁄ 2012
FS
THERMASREG
®
D
Bedienungs- und Montageanleitung
Frostschutzthermostat,
mit aktivem und schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Frost protection thermostat,
with active and switching output
F
Notice d'instruction
Thermostat antigel à capillaire
à sortie active et en tout ou rien
r
Руководство по монтажу и обслуживанию
Термостат защиты от замерзания,
с активным и релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
FS
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASREG FS
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASREG FS
- Seite 1 Thermostat antigel à capillaire à sortie active et en tout ou rien Руководство по монтажу и обслуживанию Термостат защиты от замерзания, с активным и релейным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Seite 2 D G F r THERMASREG ® Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж mit Display with display avec écran с дисплеем...
-
Seite 3: Technische Daten
THERMASREG ® Elektronischer Frostschutzthermostat ⁄ Frostwächter THERMASREG ® FS mit stetigem und schaltendem Ausgang, vollaktiver Fühlerrute, mit zusätz- lichem Steuereingang 0 -10 V und Summationsausgang 0 -10 V, wahl weise mit ⁄ ohne Display. Der Frostfühler dient zur Überwachung von Klima- anlagen, Wärmetauschern, Heiz registern und ähnlichen Anlagen gegen Frostschäden und Einfrieren. -
Seite 4: Montage Und Installation
Montage und Installation MONTAGEHINWEIS : Montage- schema – Es muss sichergestellt werden, dass die minimale Temperatur am Kapillar röhr chen, nicht am Gehäuse oder am Sensors Z (im Gehäuse montiert) des Messgerätes entsteht. – Die zu detektierende Grenzwertunterschreitung muss an mehr als 20 cm des Kapillarröhrchens wirksam sein. -
Seite 5: D Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... - Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r Zubehör Accessories Accessoires Принадлежности Maßzeichnung KRD - 04 Maßzeichnung MK - 05 - K Dimensional drawing Dimensional drawing Plan coté Plan coté Габаритный чертеж Габаритный чертеж MK - 05 - K KRD - 04...
