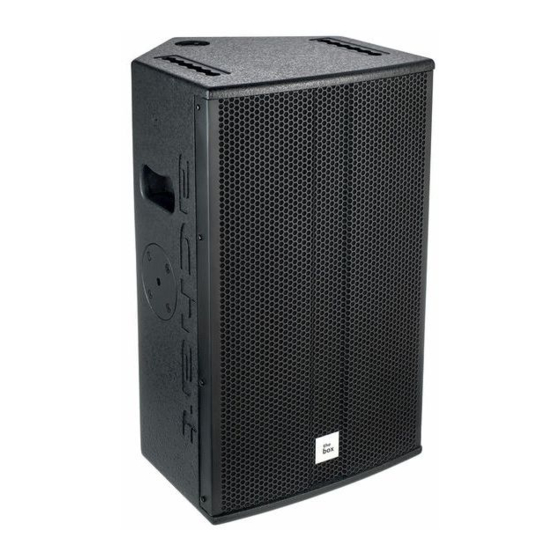

- Seite 1 Achat 112 MA Achat 112 MA WH aktiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.06.2021, ID: 230513, 354548 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation..............................14 4.1 Anschlussbelegung......................... 15 4.2 Tipps zum Umgang mit Lautsprechern................... 19 4.3 Hängen des Lautsprechers......................19 Bedienelemente............................21 Technische Daten............................ -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver lautsprecher... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netz‐ kabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen.
- Seite 11 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder ver‐ wenden Sie ausreichenden Gehörschutz.
- Seite 12 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Aktiver 2-Wege-Full-Range-Lautsprecher mit eingebauter Frequenzweiche Anschlussmöglichkeiten: XLR/6,35-mm-Klinken-Kombibuchse für Signaleingang, XLR-Ein‐ baustecker für Signalausgang. Umschalter für die Versorgungsspannung Flugschienen auf der Gehäuseoberseite und Öse zum Neigen auf der Rückseite. Befesti‐ gung zur vertikalen Aufhängung optional erhältlich. Hochständerflansch 36 mm an der Unterseite Horn drehbar Schwarzer Strukturlack (Artnr. -
Seite 14: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 15: Anschlussbelegung
Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐... - Seite 16 Installation XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 aktiver lautsprecher...
- Seite 17 Installation Klinkenstecker für Signalein-/ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. ausgänge Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse Achat 112 MA Achat 112 MA WH...
- Seite 18 Installation Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse aktiver lautsprecher...
-
Seite 19: Tipps Zum Umgang Mit Lautsprechern
Installation 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. - Seite 20 Installation Mit Hilfe einer zusätzlichen Öse auf der Gehäuserückseite ist es möglich, die Box zu neigen. Diese zusätzliche Öse darf nicht alleine für die gesamte Aufnahme der Hängelast benutzt werden. aktiver lautsprecher...
-
Seite 21: Bedienelemente
Bedienelemente Bedienelemente & ' ö Achat 112 MA Achat 112 MA WH... - Seite 22 Bedienelemente 1 [ON] / [OFF] Mit diesem Schalter (Netzschalter) schalten Sie das Gerät ein und aus. 2 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 3 Sicherung Sollte die Sicherung durchbrennen, trennen Sie das Gerät von der Spannungsver‐ sorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs. 4 [115V/60Hz] / [230V/50Hz] Umschalter für die Versorgungsspannung.
- Seite 23 Bedienelemente 7 [VOLUME] Regler zum Einstellen der Gesamtlautstärke 8 [CLIP] Zeigt Übersteuerung (Clipping) an. In diesem Fall ist der Pegel des Line-Eingangs‐ signals zu hoch. Achat 112 MA Achat 112 MA WH...
-
Seite 24: Technische Daten
Technische Daten Technische Daten Bestückung 1 × 12-Zoll-Bass-Lautsprecher, 1,4-Zoll-Neodym-Mittelhochtöner (mit 3- Zoll-Schwingspule) Eingangsanschlüsse Line 1 × XLR/6,35-mm-Klinken-Kombibuchse (Line In) Spannungsversorgung Kaltgeräteeinbaustecker C14 Eingangsimpedanz 10 kΩ Ausgangsanschlüsse 1 × XLR-Einbaustecker (Line Out) Ausgangsleistung RMS: 350 W Peak: 1400 W Frequenzbereich 60 Hz … 18 kHz, –3 dB Trennfrequenz 2 kHz Geräuschspannungsab‐... - Seite 25 Technische Daten Schalldruckpegel (SPL), max. 131 dB Verzerrung Line: 0,02% Lastimpedanz 8 Ω Abstrahlwinkel (V × H) 60° × 40° (Horn) Versorgungsspannung (umschaltbar) 115 V 60 Hz oder 230 V 50 Hz Sicherung 115 V: 5 mm × 20 mm, 5 A, 250 V, träge 230 V: 5 mm ×...
- Seite 26 Technische Daten Weitere Informationen Monitorschräge Bluetooth® nein USB-Player nein Lüfter nein Gehäuse Holz Farbe schwarz (Artnr. 230513) bzw. weiß (Artnr. 354548) Schutzhülle passende Schutzhülle optional erhältlich (Artnr. 243017) aktiver lautsprecher...
-
Seite 27: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Notizen aktiver lautsprecher...
- Seite 29 Notizen Achat 112 MA Achat 112 MA WH...
- Seite 30 Notizen aktiver lautsprecher...
