VÄLIKANNAKKEEN TEKNISET TIEDOT:

Kuva 1

Osanumero

Kuvaus

7241412

Välikannake

7241413

Muuttuva välikannake

7241414

Muuttuvan asennuskulman välikannake

7241415

45 asteen välikannake

;

Suurin saapumis-/poistumiskulma: Suurin mahdollinen kulma, jossa vaakasuuntainen turvaköysi voi kulkea sisään tai tulla ulos kustakin

välikannakkeesta on 15°.

KULMAKANNAKKEEN TEKNISET TIEDOT:

Kuva 1

Osanumero

Kuvaus

7241406

90 Seinän ja korkean tilan yläosan sisäinen kiinnitys

7241407

90 Seinän ja korkean tilan yläosan ulkoinen kiinnitys

7241408

90 Tolpan sisäinen kiinnitys

7241409

45 Seinän ja korkean tilan yläosan sisäinen kiinnitys

7241410

45 Seinän ja korkean tilan yläosan ulkoinen kiinnitys

7241411

45 Tolpan sisäinen kiinnitys

7241525

90 Seinän ulkokulmakiinnitys

7241526

90 Seinän sisäkulmakiinnitys

7241570

45 Seinän sisä-/ulkokulmakiinnitys

;

Suurin saapumis-/poistumiskulma: Suurin mahdollinen kulma, jossa vaakasuuntainen turvaköysi voi kulkea sisään tai tulla ulos kustakin

kulmakannakkeesta on 15°.

TALJAPYÖRÄN TEKNISET TIEDOT:

Kuva 1

Osanumero

7241420

7241421

JÄRJESTELMÄN TEKNISET TIEDOT:

Kiinnitys

Sertifioidun asentajan

rakenne ja määrittää kuormitus järjestelmän kokoonpanon, nykäyksenvaimenninosan sekä käyttäjämäärän pohjalta.

Enimmäis-

1 Enintään 140 kg (310 lbs) painava henkilö, mukaan lukien vaatteet, työkalut jne. matkustajaa kohden, ellei sertifioidun

kuorma

asentajan asiakirjoissa tai järjestelmän tunnisteessa toisin mainita. Sertifioidun asentajan luovuttamista asiakirjoista löytyy

myös järjestelmää kohden sallittu käyttäjien enimmäismäärä.

Käyttöläm-

-50–120 °C

pötila

---

Standardit

EN 795:2012 Luokka C, CENTS 16415:2013 Luokka C, OSHA 1926.502, OSHA 1910.140, AS/NZS 1891.2:2001, ANSI

Z359.6

ja CSA Z259.16

TYÖKALUJEN TEKNISET TIEDOT:

Kiristystyö-

Kaikki 8 mm:n turvavaijerit: Kiristystyökalu, 3M osa 7241431

kalut

0,8 kN:n kiristetyt turvavaijerit: Pora/ruuvinväännin

5 kN kiristetyt turvavaijerit (yleiskäyttö): Iskevä ruuvinväännin 165 Nm vähimmäisvääntövoimalla

5 kN kiristetyt turvavaijerit (vaativa käyttö): Iskevä ruuvinväännin 300 Nm vähimmäisvääntövoimalla

Puristustyö-

Kuusiopuristusleuat: 10 mm:n tartunta, 3M osaa 7241122 suositellaan

kalut

Käsipuristustyökalu: 38 kN vähimmäispuristusvoima

Sähköpuristustyökalu: Milwaukee M18™ Force Logic™ 12 tonnin puristin, PN 2778-22 (tai vastaava 12 tonnin puristustyökalu):

Tyssäystestityökalu: 7241126 Testipaketti vaijerin ja silmäruuvin testaukseen

1 3M Sertifioitu asentaja: 3M-sertifioitu henkilö, jolla on laajat tiedot, koulutus ja kokemus putoamissuojaimista sekä pelastustoimista ja joka pystyy suunnittelemaan,

analysoimaan, arvioimaan ja määrittämään putoamissuojain- ja pelastusjärjestelmiä sovellettavien alueellisten ja kansallisten standardien edellyttämässä laajuudessa.

2 ANSI Z359.6, CSA Z259.16: Tämä järjestelmä täyttää nämä suunnitteluvaatimukset, kun sen on suunnitellut ammattilainen, ja se sisältää täydellisen

dokumentaatiopaketin, joka on määritelty standardissa ANSI Z359.6 tai CSA Z259.16

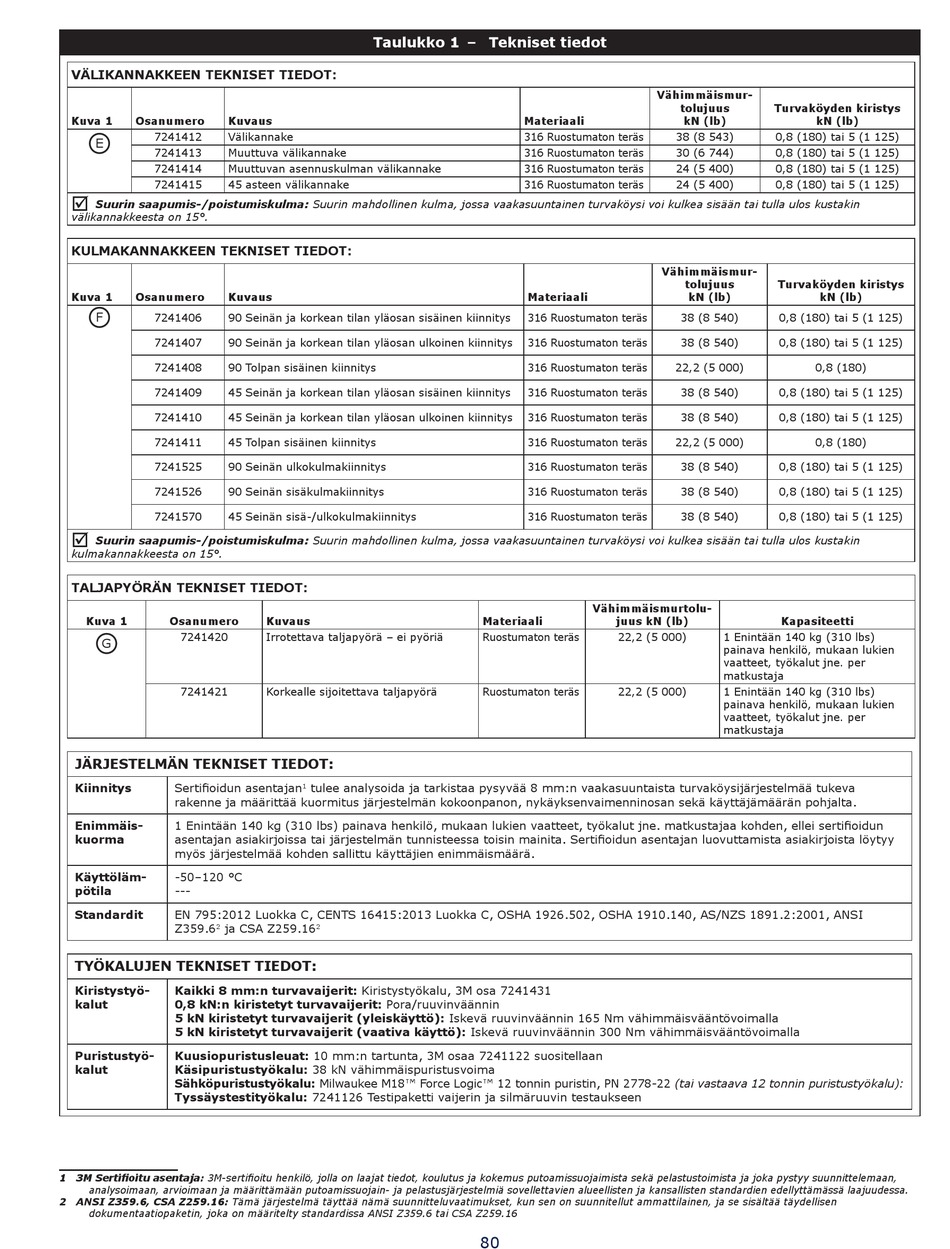

Taulukko 1 – Tekniset tiedot

Kuvaus

Irrotettava taljapyörä – ei pyöriä

Korkealle sijoitettava taljapyörä

tulee analysoida ja tarkistaa pysyvää 8 mm:n vaakasuuntaista turvaköysijärjestelmää tukeva

Vähimmäismur-

Materiaali

316 Ruostumaton teräs

Materiaali

316 Ruostumaton teräs
