3.

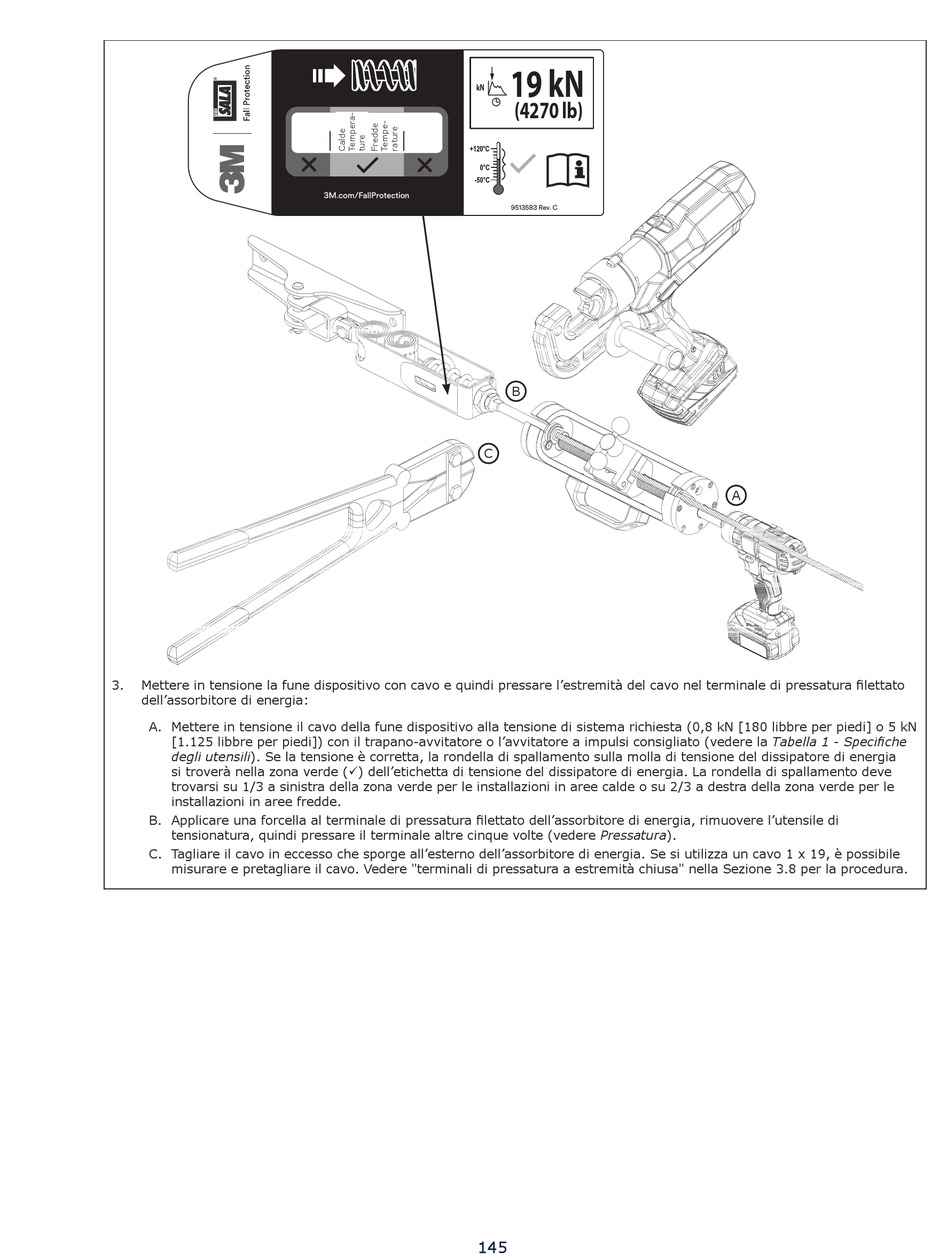

Mettere in tensione la fune dispositivo con cavo e quindi pressare l'estremità del cavo nel terminale di pressatura filettato
dell'assorbitore di energia:
A. Mettere in tensione il cavo della fune dispositivo alla tensione di sistema richiesta (0,8 kN [180 libbre per piedi] o 5 kN
[1.125 libbre per piedi]) con il trapano-avvitatore o l'avvitatore a impulsi consigliato (vedere la Tabella 1 - Specifiche
degli utensili). Se la tensione è corretta, la rondella di spallamento sulla molla di tensione del dissipatore di energia
si troverà nella zona verde (ü) dell'etichetta di tensione del dissipatore di energia. La rondella di spallamento deve
trovarsi su 1/3 a sinistra della zona verde per le installazioni in aree calde o su 2/3 a destra della zona verde per le
installazioni in aree fredde.
B. Applicare una forcella al terminale di pressatura filettato dell'assorbitore di energia, rimuovere l'utensile di
tensionatura, quindi pressare il terminale altre cinque volte (vedere Pressatura).
C. Tagliare il cavo in eccesso che sporge all'esterno dell'assorbitore di energia. Se si utilizza un cavo 1 x 19, è possibile
misurare e pretagliare il cavo. Vedere "terminali di pressatura a estremità chiusa" nella Sezione 3.8 per la procedura.
19 kN
kN
(4270 lb)
B
C
145
A
