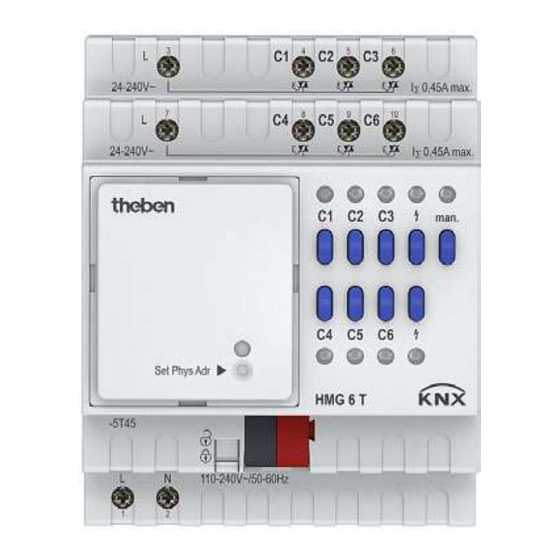

Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Heizungsaktoren der MIX2 Serie HMG 6 T, HME 6 T FIX1 Serie HM 6 T FIX2 Serie HM 12 T HMG 6 T 4930240 HME 6 T 4930245...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 2 Funktionseigenschaften • 6-fach Heizungsaktor MIX2 • Mit 6 Temperaturreglern (P/PI) für Heizung und Kühlung • Grundmodul MIX2 • Zur Erweiterung bis auf 18 Kanäle (MIX2) • Zum Steuern von 6 thermischen Stellantrieben 24 V - 230 V AC in 2 Gruppen mit jeweils 3 Ausgängen und 450 mA...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 3 MIX2 und FIX1/FIX2 Geräte Dieses Handbuch beschreibt die MIX2 Geräte und kann ebenfalls für die Geräte der FIX-Serie verwendet werden. Ein FIX1-Gerät verhält sich wie ein MIX2 Grundmodul.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 4.1 Bedienung Jedes Modul besitzt eine Manuell-Taste. Bei aktiviertem Manuell Modus kann das Gerät nur mit den Tasten bedient werden, Bustelegramme werden nicht ausgeführt. Für jeden Kanal steht eine Taste und eine LED zur Verfügung.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6 Das Applikationsprogramm „MIX2 V1.A“ 6.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Heizungsaktoren Produkttyp HMG 6 T Programmname MIX2 V1.A www.theben.de/downloads Die ETS Datenbank finden Sie auf unserer Internetseite:...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf 6.2.1 Kanal- und modulbezogene Objekte Tabelle 3 Länge Flags Objektname Funktion K L S Ü 2 Byte...
Seite 9
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Flags Länge Objektname Funktion K L S Ü 2 Byte Basissollwert K L S 9.001 1 bit K L S HMG 6 T Kanal H2 Stellgröße schaltend 1.001...
Seite 10
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Flags Länge Objektname Funktion K L S Ü 1 Byte Aktuelle Stellgröße Ü 5.001 HMG 6 T Kanal H3 1 Byte K L S Betriebsartvorwahl 20.102 1 bit...
Seite 11
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Flags Länge Objektname Funktion K L S Ü 1 Byte Stellgröße Heizen Ü 5.001 HMG 6 T Kanal H4 1 Byte Ü Stellgröße Heizen und Kühlen 5.001 1 Byte Ü...
Seite 12
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Flags Länge Objektname Funktion K L S Ü 1 bit Istwertausfall melden Ü 1.005 HMG 6 T Kanal H5 1 bit Ü Stellgrößenausfall melden 1.005 2 Byte...
Seite 13
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Flags Länge Objektname Funktion K L S Ü 1 bit HMG 6 T Pumpe EIN/AUS Ü 1.001 2 Byte K L S HMG 6 T Außentemperatur 9.001 1 bit K L S Ü...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.2 Gemeinsame Objekte Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 5: Flags Objektname Funktion K L S T Für RMG 8S, DME 2 S,...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.3 Beschreibung der Objekte Die Funktion des Kanals, d.h. Heizungsaktor bzw. Heizungsregler bestimmt die Art und Funktion der Objekte. 6.2.3.1 Objekte für die Funktion Heizungsaktor • Objekt 0 „Stellgröße stetig, Stellgröße schaltend“...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.3.2 Objekte für die Funktion Heizungsregler • Objekt 0 „Basissollwert“ Der Basissollwert wird erstmals bei der Inbetriebnahme über die Applikation vorgegeben und im Objekt „Basissollwert“ abgelegt. Danach kann er jederzeit über das Objekt 0 neu festgelegt werden (Begrenzt durch minimal bzw.
Seite 17
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 5 „Fenster“ Über dieses Objekt kann der Zustand eines Fensterkontakts empfangen werden. Eine 1 auf dieses Objekt aktiviert die Betriebsart Frost- / Hitzeschutz. • Objekte 6 „Aktuelle Betriebsart“...
Seite 18
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 10 „Aktueller Sollwert“ Sendet den aktuellen Sollwert als DPT 9.001 Format auf den Bus. • Objekte 11 „Istwertausfall“ Sendet eine 1 wenn innerhalb der Überwachungszeit kein gültiger Istwert empfangen wurde.
Seite 19
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekte 76 „Pumpe“ Ansteuerung der Vorlaufpumpe. Dieses Objekt wird gemeinsam für alle Kanäle eines Moduls verwendet. • Objekte 77 „Außentemperatur“ Empfängt die Außentemperatur. • Objekte 78 „Manuell“...
Seite 20
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 250 „Version des Busankopplers“ Nur für Diagnosezwecke. Sendet nach Reset bzw. Download die Softwareversion des Busankopplers. Kann ebenfalls direkt mit der ETS ausgelesen werden. Format: Axx Hyy Vzzz...
Seite 21
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 252 „Version des 1. Erweiterungsgerätes“ Telegrammformat: Siehe oben, Objekt 251 Mögliche Modulkennungen (Stand 04.2014) Modul Kennung Modul bzw. Netzspannung nicht vorhanden. RME 8 S RME 4 I...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3 Parameter 6.3.1 Parameterseiten Der Heizungsaktor HMG 6 T besitzt 6 identische Kanäle die individuell als Aktor oder als Regler konfigurierbar sind. Tabelle 9 Funktion Beschreibung Allgemein Auswahl der Module und zentrale Parameter.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.2 Allgemein Tabelle 10 Bezeichnung Werte Beschreibung Gerät auswählen.. Auswahl des vorhandenen Art des Grundmoduls RMG 8 S.. Grundgerätes (nur MIX2 Serie) RMG 8 T.. RMG 4 I..
Seite 24
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Legt fest, wie lange das Gerät im Funktion der Taste Manuell gilt 24 Stunden oder bis Handbetrieb arbeiten soll und (MIX2 Serie, Best. Nr.493...) Rücksetzen über Objekt...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3 Parameter für den Heizungsaktor 6.3.3.1 HMG 6 T Kanal H1 Funktionsauswahl Tabelle 11 Bezeichnung Werte Beschreibung Funktion des Kanals Soll der Kanal als Aktor oder als Regler verwendet werden? Heizungsaktor Der Kanal empfängt seine...
Seite 26
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung nein Soll überwacht werden, ob der Stellgröße überwachen Raumthermostat regelmäßig eine ja.. Stellgröße sendet? Somit wird eine Störung des Thermostats schnell erkannt und ein Notprogramm gestartet.
Seite 27
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3.2 Kanaleigenschaften Tabelle 12 Bezeichnung Werte Beschreibung 2, 3, 5, 7, 10, 15, 20, 30 min Bei Stellgröße „stetig“. Zeit für einen Stellzyklus Ein Stellzyklus besteht aus einem Ein- und einem Ausschaltvorgang und bildet eine PWM-Periode.
Seite 28
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Stellgröße bei Begrenzung, wenn vom Raumthermostat eine Stellgröße Unter-/Überschreiten der empfangen wird die unter der minimalen/maximalen minimalen Stellgröße liegt: Stellgröße 0% bzw. 100 % Kanal mit 0% bzw.
Seite 29
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Aktuelle Stellgröße zyklisch nicht zyklisch, nur bei Wann oder in welchem Abstand senden? Änderung, senden alle 2 min, alle 3 min alle 5 min alle 10 min,...
Seite 30
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3.3 Notprogramm Verhalten bei Stellgrößenausfall, um, bei ausgefallener Regelung, eine Frostschutz-Funktion bzw. einen Mindestkomfort zu gewährleisten. Tabelle 13 Bezeichnung Werte Beschreibung Stellgröße für Notprogramm ist fest Das Ventil wird permanent mit einer festen Stellgröße...
Seite 31
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3.4 Zwang Tabelle 14 Bezeichnung Werte Beschreibung Stellgröße im Zwangsbetrieb 0 % bis 100 % in 10 % Schritten Feste Stellgröße, die im Zwangs- betrieb das Ventil steuern soll.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4 Parameter für den Heizungsregler 6.3.4.1 HMG 6 T Kanal H1 Funktionsauswahl Tabelle 15 Bezeichnung Werte Beschreibung Funktion des Kanals Soll der Kanal als Aktor oder als Regler verwendet werden? Heizungsaktor Der Kanal empfängt seine...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.2 Einstellungen Tabelle 16 Bezeichnung Werte Beschreibung Regelung Standard Für einfache Anwendungen (nur Heizungsregelung). Benutzerdefiniert Ermöglicht die Auswahl der Regelfunktionen. Verwendete Regelfunktionen Benutzerdefinierte Regelung. nur Heizungsregelung Nur Heizbetrieb.
Seite 34
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Benutzerdefinierten Parameter 1 K, 1,5 K, 2 K, 2,5 K, 3 K Proportionalband des Profi-Einstellung zur Anpassung Heizungsreglers 3,5 K, 4 K, 4,5 K...
Seite 35
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.4 Sollwerte Tabelle 18 Bezeichnung Werte Beschreibung Basissollwert nach Laden der 18 °C, 19 °C, 20 °C, Ausgangssollwert für die Applikation Temperaturregelung. 21 °C, 22 °C, 23 °C, 24 °C, 25 °C...
Seite 36
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Rückmeldung des aktuellen aktueller Sollwert im Komfortbetrieb Sollwertes über den Bus: Tatsächlichen Wert senden es soll immer der Sollwert gesendet werden, auf den (Heizen < > Kühlen) tatsächlich geregelt wird...
Seite 37
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Wird ein Basissollwert auf Minimal gültiger Basissollwert 5°C, 6°C, 7°C, 8°C, 9°C, 10°C, 11°C, 12 °C, Objekt 0 empfangen, der tiefer 13°C, 14°C, 15°C,16°C...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.5 Regelung Kühlen Tabelle 19 Bezeichnung Werte Beschreibung Einstellung der Regelparameter über Anlagentyp Standard Anwendung benutzerdefiniert Profi-Anwendung: P/PI-Regler selber parametrieren Anlagentyp PI-Regler mit: Kühldecke Integrierzeit = 240 Minuten...
Seite 39
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung automatisch HMG 6 T wechselt automatisch Umschalten zw. Heizen und Kühlen in den Kühlmodus wenn die Ist- Temperatur über dem Sollwert liegt. über Objekt Der Kühlmodus kann nur busseitig über das Objekt 9...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.6 Sollwerte Kühlen Tabelle 20 Bezeichnung Werte Beschreibung Totzone zwischen Heizen und Legt die Pufferzone zwischen Kühlen* den Sollwerten für Heiz- und im Kühlbetrieb fest. Bei schaltender (2-Punkt-) Regelung wird die Totzone durch die Hysterese vergrößert.
Seite 41
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.7 Betriebsart Tabelle 21 Bezeichnung Werte Beschreibung Betriebsart nach Inbetriebnahme Betriebsart nach Reset Frostschutz Nachtabsenkung oder Neuprogrammierung Standby Komfort Der Präsenzsensor aktiviert die Art des Präsenzsensors (an Obj. 4) Betriebsart Komfort Präsenzmelder Betriebsart Komfort solange das...
Seite 42
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung nicht zyklisch, nur bei wie oft soll die aktuelle Zykl. Senden der aktuellen Betriebsart Änderung Betriebsart gesendet werden? alle 2 min, alle 3 min.
Seite 43
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.8 Kanaleigenschaften Tabelle 22 Bezeichnung Werte Beschreibung Kanal verarbeitet Stellgröße für Nur für Heiz- und Kühlbetrieb und Ausgabe der Stellgröße Kühlen = auf separatem Objekt. Heizen Kanal reagiert auf die Stellgröße Heizen Kühlen Kanal reagiert auf die Stellgröße...
Seite 44
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Stellgröße bei Begrenzung, wenn vom Unter-/Überschreiten der Raumthermostat eine Stellgröße minimalen/maximalen Stellgröße empfangen wird die unter der minimalen Stellgröße liegt: 0% bzw. 100 % Kanal mit 0% bzw. 100 % ansteuern eingestellte Stellgrößen...
Seite 45
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.9 Überwachung Kanal H1 – H6 Zentrale Einstellungen für die Überwachung von Stellgröße (Heizungsaktor), Istwert (Heizungsregler) und Außentemperatur (Notprogramm). Tabelle 23 Bezeichnung Werte Beschreibung Überwachungszeit 5 min. Notprogramm starten, wenn die 10 min.
Seite 46
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.10 HMG 6 T Pumpe Tabelle 24 Bezeichnung Werte Beschreibung Pumpe nur einschalten wenn Zusätzliche Funktion für Geräte mindestens ab Herstelldatum 10.2016. Strategie zur Ansteuerung der Pumpe. eine Eingangsstellgröße > 0% Standard (wie vor 10.2016).
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7 Typische Anwendungen Diese Anwendungsbeispiele sind als Planungshilfe gedacht und erheben keinen Anspruch auf Vollständigkeit. Sie können beliebig ergänzt und erweitert werden. 7.1 Einfache Steuerung mit einem HMG 6 T Kanal als Heizungsaktor Kanal 1 ist als Heizungsaktor parametriert und wird von einem VARIA Raumtemperaturregler angesteuert.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.1.3 Objekte und Verknüpfungen Tabelle 25: Compact Office Varia Kommentar Objektname Objektname Eingang für Energiesparfunktion. Ausgang Präsenz Präsenzsignal Tabelle 26: TA 2 Fensterkontakt Varia Kommentar Objektname Objektname An C1 ist ein Fensterkontakt angeschlossen.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 29: HMG 6 T Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls HMG 6 T...
Seite 50
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Tabelle 33: TA 2 für Sommerbetrieb. Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster Entprellzeit 100 ms Objekttyp Schalten (1Bit) Reaktion auf steigende Flanke Reaktion auf fallende Flanke...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2 Standort Schule: HMG 6 T als Heizungsregler mit automatischem Sommerbetrieb. Das HMG 6 T Grundmodul regelt die Heizung in 6 Klassenzimmern. Die Raumtemperatur wird mit dem CO2 Sensor Amun 716* ermittelt.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2.3 Objekte und Verknüpfungen Tabelle 34: Meteodata 139 HMG 6 T Kommentar Objektname Objektname Meteodata 139 aktiviert den Meldung Sommerbetrieb Sommerbetrieb EIN/AUS Sommerbetrieb wenn alle Heizung Bedingungen erfüllt sind.
Seite 54
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Räume 1-6. Tabelle 37: 6x TA 2, TA 2 HMG 6 T Kommentar Objektname Objektname Kanal 1 Schalten Fensterstellung Fensterstellung und Präsenzstatus für Raum 1 Kanal 2 Schalten Präsenz...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 38: HMG 6 T Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls HMG 6 T...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8 ANHANG 8.1 Ermittlung der aktuellen Betriebsart Der aktuelle Sollwert kann durch die Wahl der Betriebsart den jeweiligen Anforderungen angepasst werden. Die Betriebsart kann über die Objekte 3..5 festgelegt werden.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.2 Sollwertverschiebung Der aktuelle Sollwert kann beim HMG 6 T über das Objekt 1 Manuelle Sollwertverschiebung angepasst werden. Hier wird der Sollwert direkt durch Senden der erwünschten Verschiebung auf Objekt 1 verändert.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.3 Basissollwert und Aktueller Sollwert Der Basissollwert dient als Standardtemperatur für die Betriebsart Komfort und als Bezugstemperatur für die Absenkung in den Betriebsarten, Standby und Nacht. Der parametrierte Basissollwert (siehe Basissollwert nach Herunterladen der Applikation) wird in Objekt 0 abgelegt und kann über den Bus, durch Senden eines neuen Wertes auf Objekt 0 (EIS5),...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.4 Kurzschluss- und Überstromabschaltung Die Kanalblöcke H1-H3 bzw. H4-H6 sind jeweils durch eine reversible Sicherung geschützt, deren Zustand überwacht wird. Nach dem Auslösen der Sicherung werden zunächst alle 3 Kanäle für 20 Sekunden abgeschaltet, die LED zur Fehleranzeige blinkt mit 5Hz und das entsprechende Objekt „Überstrom / Kurzschluss“...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.6 Umrechnung Prozente in Hexadezimal- und Dezimalwerte Tabelle 46 Prozentwert 100% Hexadezimal Dezimal Es sind alle Werte von 00 bis FF hex. (0 bis 255 dez.) gültig. Stand: Jul-16 (Änderungen vorbehalten)
