- Seite 1 309 404 01 LUXOR LUXOR 426 426 0 000 Montage- und Bedienungsanleitung Bediengerät PL NL...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Display und Tasten Übersicht Anschluss/Montage/Demontage Reset Batterie wechseln Bedienung für den Anwender Inbetriebnahme Seite – Uhrzeit Seite – Hand/Automatik Seite – Gruppensteuerung Seite – Zentralfunktionen Seite – Wetter Seite – Min/Max Werte Bedienung für die Elektrofachkraft Seite – Einstellungen: Datum/Uhrzeit, Zeitprogramm (Schaltzeiten, Astrozeiten etc.), Sprache, Standort, Astro-Offset, PIN, Display/Tasten, Kanalzuordnung, Kanalnamen, Gruppennamen,Favoritenseite, System... -
Seite 3: Grundlegende Sicherheitshinweise
• Das Gerät ist geeignet für die Montage in einer Unterputzdose an der Wand; Gerät entspricht EN 60730-1 Bestimmungsgemäße Verwendung • LUXOR 426 dient als zentrales Bedien- und Anzeigegerät für das LUXOR-System und zeigt alle Uhr- und Sensorikinformationen an • LUXOR 426 besitzt die Funktionalität einer astronomischen Zeitschaltuhr, Hand- und Automatikbetrieb, Zentralfunktionen •... -
Seite 4: Display Und Tasten

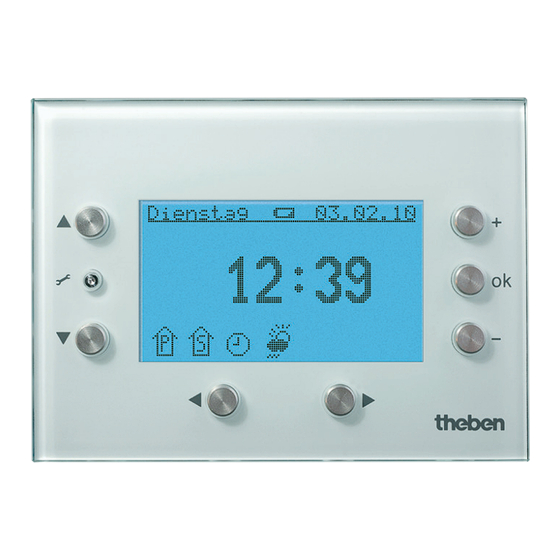

Display und Tasten Einstellungen wählen Auswahl speichern, bestätigen +/– Zeile wählen Werte ändern Wahlmöglichkeiten für 6 Seiten Wochentagsanzeige Datumsanzeige Anzeige für Uhrzeit Anzeige Batterie Symbol für Zustand Panik, Anwesenheitssimu- lation, Uhr Hand/Automatik, Sensorik Hand/Automatik... -
Seite 5: Übersicht
Übersicht Wetter Donnerstag 22.04.10 Temperatur –10 °C Windgeschw. 10 m/s Seite: Uhrzeit Seite: Wetter 11:26 Wind Sonne 1 nein Sonne 2 Dämmerung nein – – Regen nein Min/Max-Werte Hand/Automatik Seit 01.01.10 12:36 Hand Seite: Hand/Automatik Seite: Min/Max Werte... -
Seite 6: Anschluss/Montage/Demontage
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Erden und kurzschließen! Nur aktuelle/neue Module im LUXOR-System mit LUXOR 426 verwenden. LUXOR 426 und LUXOR 414 nicht gleichzeitig im LUXOR-System verwenden. -
Seite 7: Demontage
Montage Alle 3 Rastnasen des Gerätes (oben und unten) fest einrasten. Montagehöhe von 1,5 m beachten. Schutzfolie abziehen. Demontage Mit einem Schraubendreher an der Oberseite des Gerätes nach unten drücken, um das Gerät von der Wand zu lösen. Demontage Montage Reset... -
Seite 8: Batterie Wechseln
Batterie wechseln Gerät wieder einrasten. Batterie umweltgerecht entsorgen. Nur von Elektrofachkraft durchführen lassen. Anschluss Gerät vom Netz trennen. Mit einem Schraubendreher an der Oberseite nach unten drücken, um das Gerät zu öffnen. Gerät gemäß Anschlussbild anschließen. -
Seite 9: Bedienung Für Den Anwender
Wochentag, Datum und Uhrzeit sind ab Werk voreingestellt. Sie können 6 verschiedene fixe Seiten anzeigen lassen. Die Anzeige der Seiten ist abhängig von der Programmierung durch die Elektrofachkraft. Für detaillierte Funktionsbeschreibungen verwen- den Sie bitte das Produkthandbuch (unter www.theben.de). Taste drücken. -
Seite 10: Seite - Hand/Automatik
Seite – Hand/Automatik Hand/Automatik Anzeige der Hand/Automatik (nur wenn LUXOR Hand 408/409 angeschlossen ist) Automatik – Taste mehrmals drücken. Hand oder Automatik wählen. Mit + oder – ändern und mit ok bestätigen. Seite – Gruppensteuerung Anzeige der Gruppensteuerung (nur wenn ein LUXOR Gruppensteuerung : Gruppe Z... -
Seite 11: Seite - Zentralfunktionen
Seite – Zentralfunktionen Zentralfunktionen Anzeige der Zentralfunktionen: Panik, Zentral Aus, : Ein : Auslösen Zentral Ein, Anwesenheitssimulation (nur wenn LUXOR : Auslösen 400/402/404 angeschlossen ist) : Aus – Taste mehrmals drücken. Zentralfunktion wählen. Mit + oder – ändern. ... -
Seite 12: Seite - Min/Max Werte
Seite – Min/Max Werte Anzeige für die Werte Temperatur, Windgeschwindig- Min/Max-Werte Seit 01.01.10 12:36 keit und Regen (nur wenn LUXOR 411_412 angeschlos- Temp 36 °C Wind 5 m/s sen ist) Regen Nein – Zurücksetzen Taste mehrmals drücken. ... -
Seite 13: Bedienung Für Die Elektrofachkraft
Bedienung für die Elektrofachkraft Seite – Einstellungen Anzeige von Einstellungen in 12 Zeilen: Uhrzeit/Datum, Zeitprogramm, Sprache, Standort, Astro-Offset, PIN, Einstellungen Zurück .. Display/Tasten, Kanalzuordnung, Kanalnamen, Gruppen- Uhrzeit/Datum .. – Zeitprogramm .. – Sprache .. namen, Favoritenseite, Hand/Automatik, System. – Standort .. -
Seite 14: Einstellungen - Zeitprogramm Einstellen
Einstellungen – Datum und Uhrzeit einstellen Uhrzeit/Datum Mit Uhrzeit/Datum wählen und mit ok Do 22.04.10 Datum: Mi 21.05.10 bestätigen. Uhrzeit: 15:56:16 So-Wi: Mit Zeile wählen und mit ok bestätigen. Zurück .. – Mit + oder – Wert ändern und mit ok bestätigen. ... - Seite 15 Einstellungen – Zeitprogramm einstellen – Details Kanal 1 Mit z. B. Details wählen. Wochentag: Freitag Details.. Details.. Kopieren.. Mit ok bestätigen. Es erscheint Aktion: Zurück.. Löschen.. Zurück – Mit + oder – können Sie zwischen Neu Schaltzeit, ...
- Seite 16 Einstellungen – Zeitprogramm einstellen – Kopieren Kopieren Kopieren nach: Do Mit Kopieren wählen und mit ok bestätigen. Zurück.. – Mit Zeile wählen und mit ok bestätigen. Mit + oder – Wochentag wählen und mit ok bestätigen.
- Seite 17 Einstellungen – Sprache einstellen Sprache Mit Sprache wählen und mit ok bestätigen. Deutsch Deutsch English Français Mit Sprache Deutsch etc. wählen und mit Italiano Español Nederlands Svenska – ok bestätigen. Zurück.. Mit + oder – gewünschte Sprache wählen und mit ok bestätigen.
-
Seite 18: Einstellungen - Astro-Offset Einstellen
Einstellungen – Astro-Offset einstellen Astro-Offset Mit Astro-Offset wählen und mit ok Kanal: Kanal 1 bestätigen. Morgens: Morgens: 000 min Abends: –025 min z. B. Morgens wählen und mit Mit – Zurück.. ok bestätigen. Mit + oder – z. B. Wert ändern und mit ok bestätigen. - Seite 19 Einstellungen – Display/Tasten einstellen Display/Tasten Mit Display/Tasten wählen und mit Tastenton: Tastenlicht: bestätigen. Helligkeit: Helligkeit: Grundhelligkeit: z. B. Helligkeit wählen und mit Mit – Zurück.. bestätigen. Mit + oder – z. B. Wert ändern und mit bestätigen.
-
Seite 20: Einstellungen - Kanalnamen Einstellen
Einstellungen – Kanalnamen einstellen Kanalnamen Mit Kanalnamen wählen und mit ok Name alt: Kanal 1 Name neu: - - - - bestätigen. Name neu: Mit z. B. Name neu wählen und mit Zurück.. – ok bestätigen. Mit den neuen Namen eingeben und jede ... - Seite 21 Mit den neuen Namen eingeben (z. B. Kind) und mit ok bestätigen. Gruppennamen Mit zurück und mit + oder – Speichern wählen. Name alt: Gruppe Z Name neu: Kind Kind Mit ok bestätigen. Speichern Zurück.. –...
-
Seite 22: Einstellungen - System
Einstellungen – System System Nur für die Elektrofachkraft! S/N: 4294967295 SW: 00.01 Werkseinstellung Zeitprogramm löschen SW (Softwareversion) – Zurück.. S/N (Seriennummer) -
Seite 23: Technische Daten
Technische Daten • Bemessungsstossspannung nach EN 60730-1 Tab. 20.1 Installationskategorie III 4 KV Versorgung aus dem Netz Abweichende technische Angaben auf dem Typenschild • Betriebsspannung: 230 V~, +10 % –15% beachten! Technische Verbesserungen vorbehalten. • Frequenz: 50 Hz • Leistungsaufnahme: 2,4 VA •... -
Seite 24: Serviceadresse/Hotline
Serviceadresse/Hotline Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Hotline Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Addresses, telephone numbers etc. www.theben.de...
