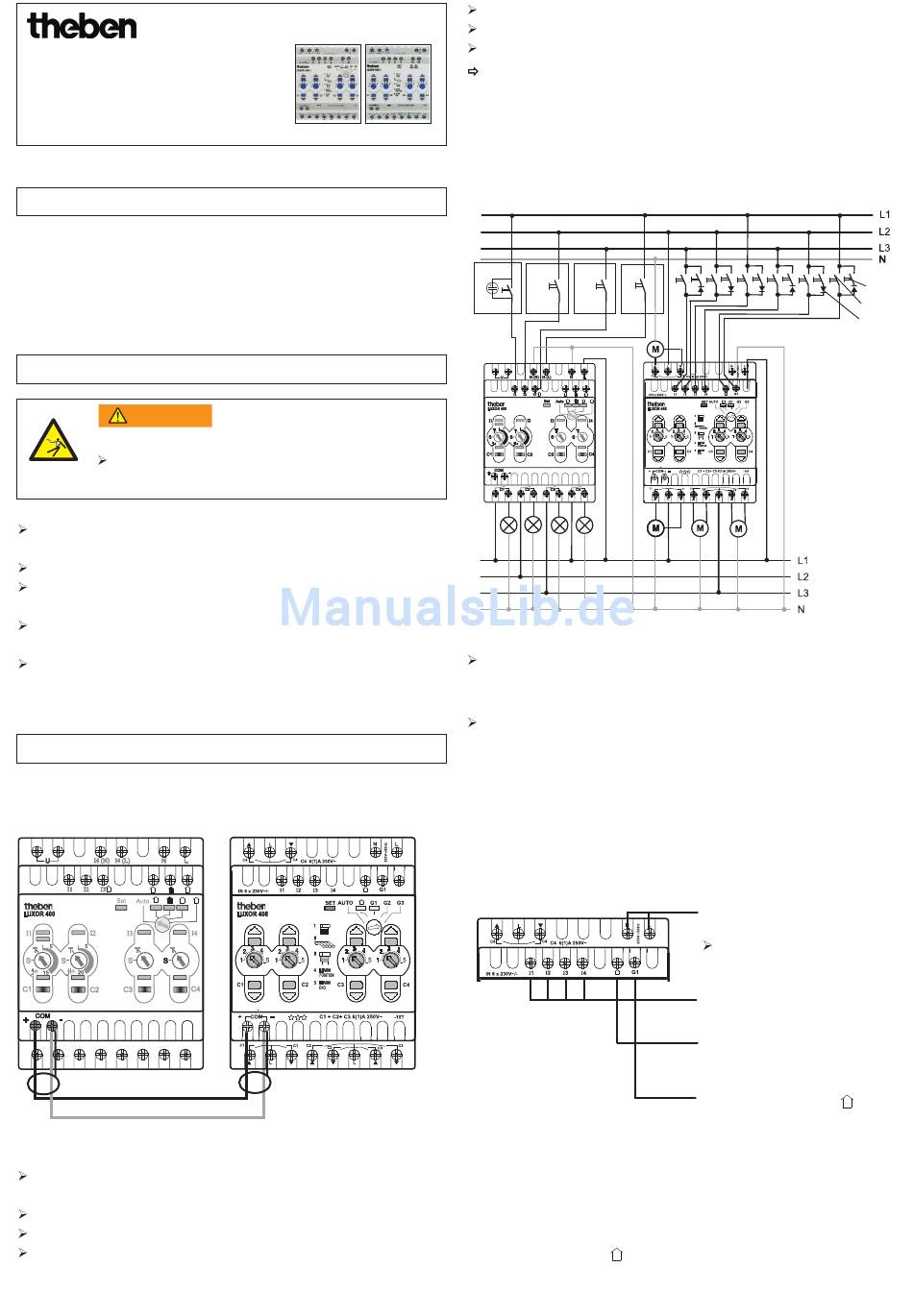

Bedienungsanleitung

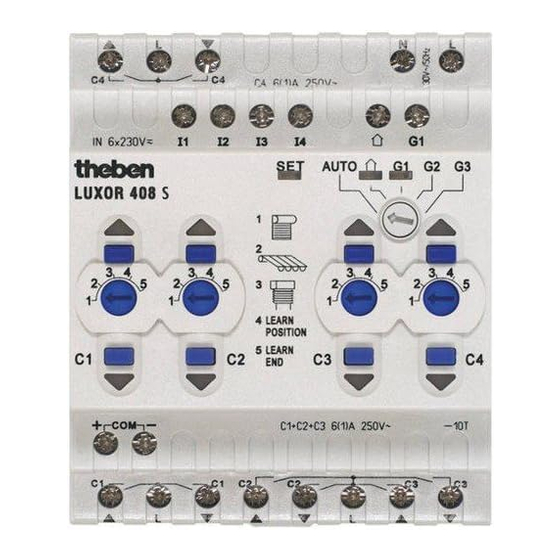

Rollladen-Modul
L L U U X X O O R R 4 4 0 0 8 8 S S 408 0 100 (Grundgerät)
L L U U X X O O R R 4 4 0 0 9 9 S S 409 0 100 (Erweiterungsmodul)
1 1 . . 0 0 B B e e s s t t i i m m m m u u n n g g s s g g e e m m ä ä ß ß e e V V e e r r w w e e n n d d u u n n g g
Das LUXOR-Rollladen-Modul steuert Rollläden, Markisen und Jalousien. Es er-
weitert die schon bestehende LUXOR-Geräteserie und eignet sich für die Installa-
tion in Ein- und Mehrfamilienhäusern, Büros etc. Das Gerät ist zur bestimmungs-
gemäßen Montage im Schalt- bzw. Verteilerschrank bestimmt.
2 2 . . 0 0 S S i i c c h h e e r r h h e e i i t t s s h h i i n n w w e e i i s s e e
W W A A R R N N U U N N G G
L L e e b b e e n n s s g g e e f f a a h h r r d d u u r r c c h h e e l l e e k k t t r r i i s s c c h h e e n n S S c c h h l l a a g g o o d d e e r r B B r r a a n n d d ! !
Montage ausschließlich von Elektrofachkraft durchführen
lassen!
Die Endlagen der Motoren vor Inbetriebnahme des Rollladen-Moduls
einstellen. Ansonsten kann es zu Beschädigungen des Behangs kommen.
Personen aus dem Fahrbereich der Anlagen fernhalten.
Die Anlage/Behänge vom Versorgungsnetz trennen, wenn Arbeiten an der
Anlage/Behängen durchgeführt werden.
Der Fahrbereich muss während des Betriebes einsehbar sein, wenn die Anlage
durch das Gerät angesteuert wird.
Eingänge nicht parallel schalten.
3 3 . . 0 0 A A n n s s c c h h l l u u s s s s u u n n d d I I n n s s t t a a l l l l a a t t i i o o n n
I I n n s s t t a a l l l l a a t t i i o o n n d d e e r r B B u u s s l l e e i i t t u u n n g g
LUXOR 400 + LUXOR 408 S
P S
P S
Schirm
Folgende Leitungen verwenden: EIB/KNX-Busleitung Typ YCYM oder Y(ST)Y
oder Telekommunikationsleitung J-Y(ST)Y.
Schirm beidseitig an die Minus-Busklemme des COM-Busses anschließen.
Die COM-Leitungslänge darf bis 100 m betragen.
Die COM-Leitung immer getrennt von anderen Leitungen führen
(eigenes Kabel).
309 442
LUXOR 409 S
LUXOR 408 S
S
Schirm
Die COM-Leitung nicht parallel zu 230 V-Leitungen führen.
Erweiterbar auf max. 16 Geräte inkl. Grundmodul.
Polung beachten!
Bei Störung der COM-Verbindung blinkt die LED SET dauerhaft.
I I n n s s t t a a l l l l a a t t i i o o n n d d e e r r E E i i n n g g ä ä n n g g e e
P S
P S
Eingänge nicht parallel schalten!
Sie erreichen denselben Effekt mittels Konfiguration (siehe 9.0 Gruppenfunk-
tionen/Zuweisung mehrerer Ausgänge auf einen Eingang).
Nur einen Motor pro Kanal anschließen!
Wird mehr als ein Antrieb pro Kanal angeschlossen, müssen diese über Relais-
steuerungen entkoppelt werden.
E E i i n n g g a a n n g g s s k k l l e e m m m m e e n n
Für die Tastereingänge I I 1 bis I I 4, den Tasteranschluss für Gruppe G1 und den
Tasteranschluss für Gruppe gilt: der Anschluss verschiedener Aussenleiter/
Phasen ist möglich (Vollwelle = AUF, Halbwelle = AB).
Diodenmodul
907 0 367;
Einbaurichtung
ist beliebig!
S
Betriebsspannung 230 V~
+10 %/ -15 %.
L L und N N beachten. .
Taster-Eingänge I 1 bis I 4
Steuerspannung 230 V~
Tasteranschluss für Gruppe G1
(G3 bei LUXOR 409 S):
Steuerspannung 230 V~
Tasteranschluss für Gruppe
(G2 bei LUXOR 409 S):
Steuerspannung 230 V~
Taster AB
Taster AUF
