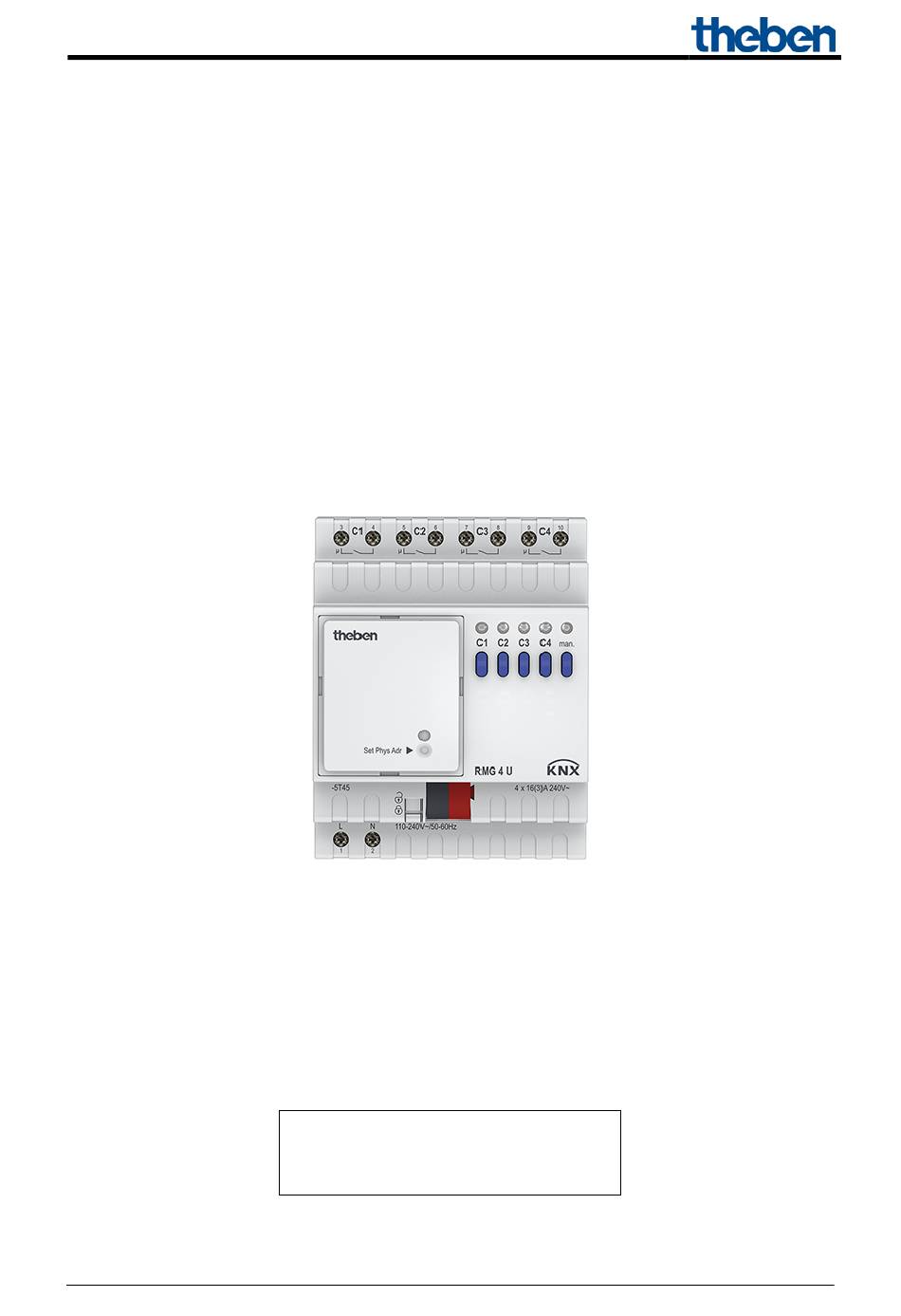

- Seite 1 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Aktoren der MIX2 Serie RMG 4 U / RME 4 U und der FIX1 Serie RM 4 U RMG 4 U 4930223 RME 4 U 4930228 RM 4 U 4940223 Stand: Okt-18 (Änderungen vorbehalten) Seite 1 von 50...
-
Seite 2: Inhaltsverzeichnis
Aktoren der MIX2 Serie RMG 4 U / RME 4 U Inhaltsverzeichnis Funktionseigenschaften ....................4 MIX und MIX2 Geräte....................5 MIX2 und FIX Geräte ....................5 Bedienung ......................6 Technische Daten ......................7 Das Applikationsprogramm „MIX2 V1.8“ ..............8 Auswahl in der Produktdatenbank ..............8 Kommunikationsobjekte ..................9 5.2.1 Kanalbezogene Objekte: ..................9 5.2.2 Gemeinsame Objekte: .................. - Seite 3 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Einfache Warnfunktion mit Blinklicht............... 45 6.3.1 Geräte: ......................45 6.3.2 Übersicht ......................45 6.3.3 Objekte und Verknüpfungen ................45 6.3.4 Wichtige Parametereinstellungen ..............46 Anhang ........................47 Die Szenen ......................47 7.1.1 Prinzip.......................
-
Seite 4: Funktionseigenschaften
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 1 Funktionseigenschaften • 4-fach Schaltaktor MIX2. • Grundmodul MIX2. • Erweiterbar auf bis zu 12 Kanäle. • An ein Grundmodul können bis zu 2 Erweiterungsmodule MIX oder MIX2 angeschlossen werden.* •... -
Seite 5: Mix Und Mix2 Geräte
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 2 MIX und MIX2 Geräte Die MIX2 Serie besteht aus den Grundgeräten RMG 4 I, RMG 4 U, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T, BMG 6 T + Erweiterungen RME 4 I, RME 4 U, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T, BME 6 T (03.2015). -
Seite 6: Bedienung
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 3.1 Bedienung Jeder Kanal kann durch die Tasten am Gerät, unabhängig von allen Parametern, ein- und ausgeschaltet werden. Eine Status-LED zeigt den aktuellen Schaltzustand an. Bei eingeschaltetem Handbetrieb (Manuell-Taste) werden alle Bustelegramme ignoriert und die Kanäle sind ausschließlich mit den Tasten zu bedienen. -
Seite 7: Technische Daten
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 4 Technische Daten Busspannung, ≤ 4 mA Betriebsspannung KNX Betriebsspannung 110 – 240 V AC Frequenz 50 – 60 Hz Stand-by Leistung 0,3 W Montageart DIN-Schiene Breite 4 TE Anschlussart KNX Busklemme Massiv: 0,5 mm²... -
Seite 8: Das Applikationsprogramm „Mix2 V1.8
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5 Das Applikationsprogramm „MIX2 V1.8“ 5.1 Auswahl in der Produktdatenbank Hersteller THEBEN AG Ausgabe Produktfamilie RMG 4 U Produkttyp Programmname MIX2 V1.8 Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads... -
Seite 9: Kommunikationsobjekte
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf 5.2.1 Kanalbezogene Objekte: Tabelle 3: Flags Objektname Funktion K L S Ü 1 Bit Schaltobjekt 1.001 1 Byte... - Seite 10 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Flags Objektname Funktion K L S Ü 2 Bit Schalten mit Priorität 2.001 1 Bit RMG 4 U Kanal C1 Rücksetzen Service 1.001 1 Bit ...
- Seite 11 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Tabelle 4: Übersicht Kanalbezogene Objekte GRUNDMODUL: RMG 4 U 1. ERWEITERUNG: RME 4 U 2. ERWEITERUNG: RME 4 U Stand: Okt-18 (Änderungen vorbehalten) Seite 11 von 50...
-
Seite 12: Gemeinsame Objekte
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.2.2 Gemeinsame Objekte: Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 5: Flags Objektname Funktion K L S Ü RMG 4 U 1 Bit ... -
Seite 13: Beschreibung Der Objekte
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.2.3 Beschreibung der Objekte • Objekt 0 „Schaltobjekt, Schwellwert in Prozent, Schwellwert 0..255, Schwellwert EIS 5 (DPT 9.xxx), Schwellwert 0..65535 “ Mit diesem Objekt wird die eingestellte Kanalfunktion ausgelöst (siehe Parameter: Funktion des Kanals). - Seite 14 Aktoren der MIX2 Serie RMG 4 U / RME 4 U • Objekt 3 „Szene abrufen/speichern“ Nur verfügbar wenn die Szenenfunktion aktiviert wurde (Parameterseite Funktionsauswahl). Mit diesem Objekt können Szenen abgespeichert und später wieder abgerufen werden. Beim Speichern wird der Zustand des Kanals abgespeichert. Dabei ist es gleichgültig, wie dieser Zustand hergestellt wurde (ob über Schaltbefehle, Zentralobjekte oder die Tasten am Gerät).
- Seite 15 Aktoren der MIX2 Serie RMG 4 U / RME 4 U • Objekt 8 „Schalten mit Priorität, Rücksetzen Service, Rücksetzen Betriebsstunden“ Die Funktion des Objektes hängt davon ab, ob die Betriebsstundenzählerfunktion aktiviert wurde oder nicht (Parameterseite Funktionsauswahl). Betriebsstundenzähler Funktion Verwendung aktivieren Service Intervall Zähler Rücksetzen Service*...
- Seite 16 Aktoren der MIX2 Serie RMG 4 U / RME 4 U • Objekt 240 „Zentral Dauer EIN“ Zentrale Einschaltfunktion. Ermöglicht das gleichzeitige Einschalten aller Kanäle (Grund- und Erweiterungsmodule) mit einem einzigen Telegramm. 0 = keine Funktion 1 = Dauer EIN Die Teilnahme an diesem Objekt ist für jeden Kanal individuell einstellbar (Parameterseite Funktionsauswahl).
- Seite 17 Aktoren der MIX2 Serie RMG 4 U / RME 4 U • Objekt 242 „Zentral Schalten“ Zentrale Schaltfunktion. Ermöglicht das gleichzeitige Ein- bzw. Ausschalten aller Kanäle (Grund- und Erweiterungsmodule) mit einem einzigen Telegramm. 0 = AUS 1 = EIN Die Teilnahme an diesem Objekt ist für jeden Kanal individuell einstellbar (Parameterseite Funktionsauswahl).
- Seite 18 Aktoren der MIX2 Serie RMG 4 U / RME 4 U • Objekt 250 „Version des Busankopplers“ Nur für Diagnosezwecke. Sendet nach Reset bzw. Download die Softwareversion des Busankopplers. Kann ebenfalls direkt mit der ETS ausgelesen werden. Format: Axx Hyy Vzzz Code Bedeutung 00 ..
- Seite 19 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Mögliche Modulkennungen (Stand 03.2015) Modul Kennung Modul bzw. Netzspannung nicht vorhanden. RMG 8 S RMG 4 I DMG 2 T JMG 4 T/JMG 4 T 24V HMG 6 T RMG 8 T RMG 4 U BMG 6 T...
-
Seite 20: Parameter
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3 Parameter 5.3.1 Parameterseiten Tabelle 7 Funktion Beschreibung Allgemein Auswahl der Module und zentrale Parameter. GRUNDGERÄT: Allgemeine Parameter für das Grundgerät: Sammelrückmeldung und Schaltverzögerung der Relais. RMG 4 U RMG 4 U Kanal Cx Eigenschaften des Kanals und Aktivierung weiterer Funktionen (Szenen, Verknüpfung usw.). -
Seite 21: Parameterbeschreibung
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2 Parameterbeschreibung Einstellungen die zur Anzeige weiterer Seiten bzw. Funktionen führen sind mit .. gekennzeichnet. Beispiel: Impuls-Funktion.. 5.3.2.1 Die Parameterseite „Allgemein“ Bezeichnung Werte Beschreibung Art des Grundmoduls Gerät auswählen.. Auswahl des vorhandenen Grundgerätes RMG 8 S.. - Seite 22 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Funktion der Taste gilt 24 Stunden oder bis Legt fest, wie lange das Gerät im Manuell Rücksetzen über Objekt Handbetrieb arbeiten soll und wie dieser (MIX2 Serie, Best.
-
Seite 23: Die Parameterseite „Grundgerät Rmg 4 U
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.2 Die Parameterseite „Grundgerät RMG 4 U“ Bezeichnung Werte Beschreibung Schaltverzögerung der Dieser Parameter legt die Relais Mindestverzögerung zwischen dem Einschalten von 2 Relais fest, wenn mehrere gleichzeitig aktiviert werden. Die kürzeste Verzögerung wird durch Verwendung des zentralen Schaltobjektes (Obj. -
Seite 24: Die Parameterseite „Rmg 4 U Kanal Cx: Funktionsauswahl
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.3 Die Parameterseite „RMG 4 U Kanal Cx: Funktionsauswahl“ Tabelle 8 Bezeichnung Werte Beschreibung Hauptparameter von Nur für die Kanäle C2..C4. Kanal C1 kopieren Die Kopierfunktion vereinfacht die Parametrierung identischer Kanäle indem viele Einstellungen nur noch beim 1. - Seite 25 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Teilnahme an Zentral- nein Zentralobjekte werden nicht Objekten berücksichtigt. an Zentral Schalten, Dauer Ein, Welche Zentralobjekte sollen Dauer AUS berücksichtigt werden? nur an Zentral Dauer EIN nur an Zentral Dauer AUS Zentralobjekte ermöglichen das nur an Zentral Schalten...
-
Seite 26: Die Parameterseite „Kontakteigenschaften
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.4 Die Parameterseite „Kontakteigenschaften“ Tabelle 9 Bezeichnung Werte Beschreibung Kontaktart Schließer Standard: Bei einem Einschaltbefehl wird der Relaiskontakt geschlossen. Öffner Invertiert: Bei einem Einschaltbefehl wird der Relaiskontakt geöffnet. Zustand bei Download Nach Download oder bei fehlender und Busausfall Busspannung…... -
Seite 27: Die Parameterseite „Ein-/Ausverzögerung
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.5 Die Parameterseite „Ein-/Ausverzögerung..“ Diese Parameterseite erscheint wenn Ein-/Ausverzögerung als Funktion des Kanals gewählt wurde. Tabelle 10 Bezeichnung Werte Beschreibung Einschaltverzögerung Stunden (0..3) 0..3 Eingabe der gewünschten Einschaltverzögerung in Stunden. Minuten (0..60) 0..60 Eingabe der gewünschten Einschaltverzögerung in Minuten. -
Seite 28: Die Parameterseite „Treppenlicht Mit Vorwarnfunktion
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.7 Die Parameterseite „Treppenlicht mit Vorwarnfunktion ..“ Diese Parameterseite erscheint wenn Treppenlicht mit Vorwarnfunktion als Funktion des Kanals gewählt wurde. Der Anwender hat jederzeit die Möglichkeit, erneut auf einen Taster zu drücken um die Treppenlichtzeit zu verlängern. -
Seite 29: Die Parameterseite „Blinken
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.8 Die Parameterseite „Blinken..“ Diese Parameterseite erscheint wenn Blinken als Funktion des Kanals gewählt wurde. Tabelle 13 Bezeichnung Werte Beschreibung EIN-Phase des Blinkimpulses Stunden (0..3) 0..3 Eingabe der gewünschten Impulszeit (t in Stunden. -
Seite 30: Die Parameterseite „Schwellwert
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.9 Die Parameterseite „Schwellwert“ Diese Seite wird eingeblendet wenn der Parameter Auslösen der Funktion durch auf Schwellwertüberschreitung eingestellt ist. Tabelle 14 Bezeichnung Werte Beschreibung Art des Objekttyp: Prozent (DPT5.001) Wertetyp für die Schwelle. - Seite 31 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Parameter bei Schwellwertobjekt Zählwert 0..255 Unterer Schwellwert 1..254 Gewünschter Schwellwert. Default-Wert = 127 Beispiel Schließer mit Verhalten wie Schaltobjekt = 1 : Einschalten wenn: Objektwert > Schwellwert Ausschalten wenn: Objektwert <...
-
Seite 32: Die Parameterseite „Sperrfunktion
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.10 Die Parameterseite „Sperrfunktion“ Diese Seite wird eingeblendet wenn Sperrfunktion anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 15 Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit EIN-Telegramm 0 = Sperre aufheben 1 = sperren Sperren mit AUS-Telegramm 0 = sperren 1 = Sperre aufheben... -
Seite 33: Die Parameterseite „Szenen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.11 Die Parameterseite „Szenen“ Diese Seite wird eingeblendet wenn die Szenen auf der Parameterseite Funktionsauswahl aktiviert sind. Jeder Kanal kann an bis zu 8 Szenen teilnehmen. Tabelle 16 Bezeichnung Werte Beschreibung Sperrtelegramm für... - Seite 34 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Kanal reagiert auf Keine Szenennummer Zweite der 8 möglichen Szenennummer1 Szenennummern Szenennummer 2 … Szenennummer 63 Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben. Kanal reagiert auf Keine Szenennummer Dritte der 8 möglichen Szenennummern...
- Seite 35 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben. Kanal reagiert auf Keine Szenennummer Siebte der 8 möglichen Szenennummern Szenennummer1 … Szenennummer 7 … Szenennummer 63 Zustand nach Download Siehe oben.
-
Seite 36: Die Parameterseite „Rückmeldung
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.12 Die Parameterseite „Rückmeldung“ Diese Seite wird eingeblendet wenn Rückmeldung anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 17 Bezeichnung Werte Beschreibung Gemeldeter Zustand Nicht invertiert Kanal eingeschaltet: Rückmeldeobjekt sendet eine 1 invertiert Kanal eingeschaltet: Rückmeldeobjekt sendet eine 0... -
Seite 37: Die Parameterseite „Betriebsstundenzähler Und Service
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.13 Die Parameterseite „Betriebsstundenzähler und Service“ Diese Seite wird eingeblendet wenn Betriebsstundenzähler aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 18 Bezeichnung Werte Beschreibung Art des Betriebsstundenzähler Vorwärtszähler für die Einschaltdauer Betriebsstundenzählers des Kanals. - Seite 38 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Bezeichnung Werte Beschreibung Zeit für zyklisches 2 Minuten, 3 Minuten, In welchem Abstand? Senden (Zeit bis Service 5 Minuten, 10 Minuten, und Service 15 Minuten, 20 Minuten, 30 Minuten, 45 Minuten 60 Minuten Stand: Okt-18 (Änderungen vorbehalten) Seite 38 von 50...
-
Seite 39: Die Parameterseite „Verknüpfung
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 5.3.2.14 Die Parameterseite „Verknüpfung“ Diese Seite wird eingeblendet wenn Verknüpfung aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Es wird ein zusätzliches Objekt eingeblendet, das zusammen mit dem Schalt- bzw. Schwellwertobjekt des Kanals eine logische Verknüpfung bildet. -
Seite 40: Typische Anwendungen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6 Typische Anwendungen Diese Anwendungsbeispiele sind als Planungshilfe gedacht und erheben keinen Anspruch auf Vollständigkeit. Sie können beliebig ergänzt und erweitert werden. 6.1 2x Schalten mit Tasterschnittstelle 2 Taster sind an einer Tasterschnittstelle TA 2 angeschlossen und steuern 2 Kanäle des RMG 4 U. -
Seite 41: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 21: TA 2 Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster Objekttyp Schalten (1Bit) Reaktion auf steigende... -
Seite 42: Licht Schalten Mit Servicezähler Und Display
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.2 Licht schalten mit Servicezähler und Display In einer Halle wird eine Leuchtstofflampenreihe mit Kanal C1 geschaltet. Die Leuchtmittel müssen z.B. nach 20 000 Betriebsstunden ausgetauscht werden (= Service). Die Zeit zum Service und der Service-Status sollen mittels VARIA 826 S Display angezeigt werden. -
Seite 43: Objekte Und Verknüpfungen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.2.3 Objekte und Verknüpfungen Tabelle 23 KNX Sensor RMG 4 U Kommentar Objektname Objektname Ein beliebiger KNX Sensor: Taster, Schaltuhr, (Schaltobjekt) Schaltobjekt Dämmerungsschalter usw. sendet den Schaltbefehl an RMG 4 U Tabelle 24: RMG 4 U VARIA... -
Seite 44: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.2.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 25: RMG 4 U Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls RMG 4 U RMG 4 U Kanal C1 Funktion des Kanals Schalten EIN/AUS... -
Seite 45: Einfache Warnfunktion Mit Blinklicht
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.3 Einfache Warnfunktion mit Blinklicht Ein Überwachungsgerät, z.B. Hochwasseralarm, ist an einer Tasterschnittstelle TA 2 angeschlossen und steuert einen Kanal des RMG 4 U. Im Fehlerfall soll eine Lampe blinken (Relaisausgang Kanal 1). 6.3.1 Geräte: •... -
Seite 46: Wichtige Parametereinstellungen
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 6.3.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 28: TA 2 Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster Objekttyp Schalten (1Bit) Reaktion auf steigende... -
Seite 47: Anhang
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 7 Anhang 7.1 Die Szenen 7.1.1 Prinzip Mit der Szenenfunktion kann der momentane Zustand eines Kanals, bzw. eines ganzen MIX-Systems, gespeichert und später jederzeit wiederhergestellt werden. Dies betrifft sowohl Schalt- als auch Jalousie- und Dimmkanäle. Jeder Kanal kann gleichzeitig an bis zu 8 Szenen teilnehmen. -
Seite 48: Szenen Abrufen Bzw. Speichern
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 7.1.2 Szenen abrufen bzw. speichern: Um eine Szene abzurufen bzw. zu speichern wird der entsprechende Code an das Szenenobjekt (Obj. 243) gesendet. Tabelle 31 Abrufen Speichern Szene Hex. Dez. Hex. - Seite 49 Aktoren der MIX2 Serie RMG 4 U / RME 4 U Fortsetzung: Abrufen Speichern Szene Dez. Dez. Beispiele (zentral bzw. kanalbezogen): Zustand von Szene 5 abrufen: → $04 an das jeweilige Szenenobjekt senden. Aktuellen Zustand mit Szene 5 speichern: → $84 an das jeweilige Szenenobjekt senden. Stand: Okt-18 (Änderungen vorbehalten) Seite 49 von 50...
-
Seite 50: Szenen Ohne Telegramme Einlernen (Nur Mix2 Und Fix Geräte)
Aktoren der MIX2 Serie RMG 4 U / RME 4 U 7.1.3 Szenen ohne Telegramme einlernen (NUR MIX2 und FIX Geräte) Anstatt die Szenen einzeln per Telegramm zu definieren kann dies direkt im Vorfeld in der ETS erledigt werden. Dazu muss lediglich der Parameter Alle Szenenzustände des Kanals (Parameterseite Szenen) auf beim Download überschreiben eingestellt werden.
