Seite 1

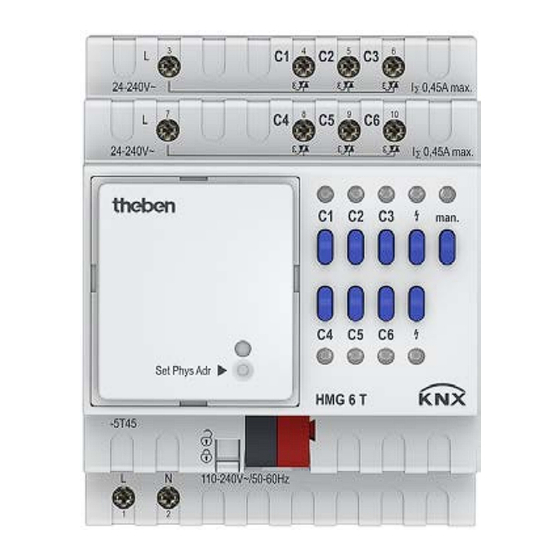

Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Heizungsaktoren der MIX2 Serie HMG 6 T, HME 6 T und FIX2 HM 12 T HMG 6 T 4930240 HME 6 T 4930245 HM 12 T 4940245 Stand: Okt-14 (Änderungen vorbehalten)
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 2 Funktionseigenschaften • 6-fach Heizungsaktor MIX2 • Mit 6 Temperaturreglern (P/PI) für Heizung und Kühlung • Grundmodul MIX2 • Zur Erweiterung bis auf 18 Kanäle (MIX2) • Zum Steuern von 6 thermischen Stellantrieben 24 V - 230 V AC in 2 Gruppen mit jeweils 3 Ausgängen und 450 mA •...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 4.1 Bedienung Jedes Modul besitzt eine Manuell-Taste. Bei aktiviertem Manuell Modus kann das Gerät nur mit den Tasten bedient werden, Bustelegramme werden nicht ausgeführt. Für jeden Kanal steht eine Taste und eine LED zur Verfügung. Die LEDs zeigen den derzeitigen Zustand des Ausgangs an.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6 Das Applikationsprogramm „MIX2 V1.6“ 6.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Heizungsaktoren Produkttyp HMG 6 T Programmname MIX2 V1.6 www.theben.de/downloads Die ETS Datenbank finden Sie auf unserer Internetseite:...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf 6.2.1 Kanal- und modulbezogene Objekte Tabelle 3 Länge Flags Objektname Funktion K L S Ü 2 Byte Basissollwert K L S 9.001...
Seite 9
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Länge Flags Objektname Funktion K L S Ü 2 Byte Basissollwert K L S 9.001 1 bit HMG 6 T Kanal H2 Stellgröße schaltend K L S 1.001 1 Byte Stellgröße stetig...
Seite 10
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Länge Flags Objektname Funktion K L S Ü 1 Byte Aktuelle Stellgröße Ü 5.001 HMG 6 T Kanal H3 1 Byte Betriebsartvorwahl K L S 20.102 1 bit HMG 6 T Kanal H3 Präsenz K L S...
Seite 11
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Länge Flags Objektname Funktion K L S Ü 1 Byte Stellgröße Heizen Ü 5.001 HMG 6 T Kanal H4 1 Byte Stellgröße Heizen und Kühlen Ü 5.001 1 Byte HMG 6 T Kanal H4 Stellgröße Kühlen...
Seite 12
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Länge Flags Objektname Funktion K L S Ü 1 bit Istwertausfall melden Ü 1.005 HMG 6 T Kanal H5 1 bit Stellgrößenausfall melden Ü 1.005 2 Byte Basissollwert K L S 9.001...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.2 Gemeinsame Objekte Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 5: Flags Objektname Funktion K L S T Für RMG 8S, DME 2 S, 1 Bit Zentral Dauer EIN SME 2 S, DMG 2 T,...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.3 Beschreibung der Objekte Die Funktion des Kanals, d.h. Heizungsaktor bzw. Heizungsregler bestimmt die Art und Funktion der Objekte. 6.2.3.1 Objekte für die Funktion Heizungsaktor • Objekt 0 „Stellgröße stetig, Stellgröße schaltend“ Empfängt die Stellgröße vom Raumtemperaturregler für das entsprechende Ventil.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.2.3.2 Objekte für die Funktion Heizungsregler • Objekt 0 „Basissollwert“ Der Basissollwert wird erstmals bei der Inbetriebnahme über die Applikation vorgegeben und im Objekt „Basissollwert“ abgelegt. Danach kann er jederzeit über das Objekt 0 neu festgelegt werden (Begrenzt durch minimal bzw. maximal gültigen Sollwert).
Seite 17
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 5 „Fenster“ Über dieses Objekt kann der Zustand eines Fensterkontakts empfangen werden. Eine 1 auf dieses Objekt aktiviert die Betriebsart Frost- / Hitzeschutz. • Objekte 6 „Aktuelle Betriebsart“ Sendet die aktuelle Betriebsart als 1 Byte Wert (siehe Tabelle).
Seite 18
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekte 11 „Istwertausfall“ Sendet eine 1 wenn innerhalb der Überwachungszeit kein gültiger Istwert empfangen wurde. • Objekte 12-71 Objekte für die Kanäle H2-H6. 6.2.3.3 Gemeinsame Objekte • Objekt 72 „Sommerbetrieb“...
Seite 19
Objekte für das erste Erweiterungsgerät HME 6 T. • Objekte 160-239 Objekte für das zweite Erweiterungsgerät HME 6 T. • Objekte 240 - 249 Nicht verwendet für HMG 6 T und HME 6 T. Stand: Okt-14 (Änderungen vorbehalten) Seite 19 von 61...
Seite 20
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T • Objekt 250 „Version des Busankopplers“ Nur für Diagnosezwecke. Sendet nach Reset bzw. Download die Softwareversion des Busankopplers. Kann ebenfalls direkt mit der ETS ausgelesen werden. Format: Axx Hyy Vzzz Code Bedeutung 00 ..
Seite 21
Modul bzw. Netzspannung nicht vorhanden. RME 8 S RME 4 I DME 2 T JME 4 T/JME 4 T 24V HME 6 T RME 8 T • Objekt 253 „Version des 2. Erweiterungsgerätes“ Siehe oben, Objekt 252 Stand: Okt-14 (Änderungen vorbehalten)
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3 Parameter 6.3.1 Parameterseiten Der Heizungsaktor HMG 6 T besitzt 6 identische Kanäle die individuell als Aktor oder als Regler konfigurierbar sind. Tabelle 8 Funktion Beschreibung Allgemein Auswahl der Module und zentrale Parameter. GRUNDGERÄT: HMG 6 T (Leerseite).
RME 4 I.. (MIX oder MIX2 Serie) DME 2 T.. JME 4 T/JME 4 T 24V.. HME 6 T.. RME 4 S / RME 4 C-Last.. DME 2 / SME 2.. BME 6.. JME 4 S.. HME 4..
Seite 24
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Funktion der Taste Manuell gilt 24 Stunden oder bis Legt fest, wie lange das Gerät im (MIX2 Serie, Best. Nr.493...) Rücksetzen über Objekt Handbetrieb arbeiten soll und gesperrt wie dieser beendet wird.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3 Parameter für den Heizungsaktor 6.3.3.1 HMG 6 T Kanal H1 Funktionsauswahl Tabelle 10 Bezeichnung Werte Beschreibung Funktion des Kanals Soll der Kanal als Aktor oder als Regler verwendet werden? Heizungsaktor Der Kanal empfängt seine Stellgröße von einem externen Raumtemperaturregler.
Seite 26
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Stellgröße überwachen nein Soll überwacht werden, ob der Raumthermostat regelmäßig eine ja.. Stellgröße sendet? Somit wird eine Störung des Thermostats schnell erkannt und ein Notprogramm gestartet. Zwangsfunktion aktivieren nein keine Zwangsfunktion.
Seite 28
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Stellgröße bei Begrenzung, wenn vom Raumthermostat eine Stellgröße Unter-/Überschreiten der empfangen wird die unter der minimalen/maximalen minimalen Stellgröße liegt: Stellgröße 0% bzw. 100 % Kanal mit 0% bzw.
Seite 29
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Aktuelle Stellgröße zyklisch nicht zyklisch, nur bei Wann oder in welchem Abstand senden? senden Änderung, alle 2 min, alle 3 min alle 5 min alle 10 min, alle 15 min, alle 20 min, alle 30 min, alle 45 min, alle 60 min...
Seite 30
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3.3 Notprogramm Verhalten bei Stellgrößenausfall, um, bei ausgefallener Regelung, eine Frostschutz-Funktion bzw. einen Mindestkomfort zu gewährleisten. Tabelle 12 Bezeichnung Werte Beschreibung Stellgröße für Notprogramm ist fest Das Ventil wird permanent mit einer festen Stellgröße angesteuert.
Seite 31
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.3.4 Zwang Tabelle 13 Bezeichnung Werte Beschreibung Stellgröße im Zwangsbetrieb 0 % bis 100 % in 10 % Schritten Feste Stellgröße, die im Zwangs- betrieb das Ventil steuern soll. Diese wird nicht durch die minimale oder maximale Stellgröße begrenzt.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4 Parameter für den Heizungsregler 6.3.4.1 HMG 6 T Kanal H1 Funktionsauswahl Tabelle 14 Bezeichnung Werte Beschreibung Funktion des Kanals Soll der Kanal als Aktor oder als Regler verwendet werden? Heizungsaktor Der Kanal empfängt seine Stellgröße von einem externen Raumtemperaturregler.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.2 Einstellungen Tabelle 15 Bezeichnung Werte Beschreibung Regelung Standard Für einfache Anwendungen (nur Heizungsregelung). Benutzerdefiniert Ermöglicht die Auswahl der Regelfunktionen. Verwendete Regelfunktionen Benutzerdefinierte Regelung. nur Heizungsregelung Nur Heizbetrieb. Heizen und Kühlen Es soll zusätzlich eine Kühlanlage gesteuert werden (Objekt 8).
Seite 34
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Benutzerdefinierten Parameter Proportionalband des 1 K, 1,5 K, 2 K, 2,5 K, 3 K Profi-Einstellung zur Anpassung Heizungsreglers 3,5 K, 4 K, 4,5 K des Regelverhaltens an den 5 K, 5,5 K, 6 K Raum.
Seite 35
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.4 Sollwerte Tabelle 17 Bezeichnung Werte Beschreibung Basissollwert nach Laden der 18 °C, 19 °C, 20 °C, Ausgangssollwert für die Applikation Temperaturregelung. 21 °C, 22 °C, 23 °C, 24 °C, 25 °C Absenkung im Standby-Betrieb 0,5 K, 1 K, 1,5 K...
Seite 36
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung aktueller Sollwert im Rückmeldung des aktuellen Komfortbetrieb Sollwertes über den Bus: es soll immer der Sollwert Tatsächlichen Wert senden gesendet werden, auf den (Heizen < > Kühlen) tatsächlich geregelt wird aktueller Sollwert).
Seite 37
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Minimal gültiger Basissollwert 5°C, 6°C, 7°C, 8°C, Wird ein Basissollwert auf 9°C, 10°C, 11°C, 12 °C, Objekt 0 empfangen, der tiefer 13°C, 14°C, 15°C,16°C als der hier eingestellte Wert ist, so wird dieser auf diesen Wert 17°C, 18°C, 19 °C, 20 °C...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.5 Regelung Kühlen Tabelle 18 Bezeichnung Werte Beschreibung Einstellung der Regelparameter über Anlagentyp Standard Anwendung benutzerdefiniert Profi-Anwendung: P/PI-Regler selber parametrieren Anlagentyp PI-Regler mit: Kühldecke Integrierzeit = 90 Minuten Bandbreite = 2 K Fan Coil Unit Integrierzeit = 180 Minuten Bandbreite = 4 K...
Seite 39
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Umschalten zw. Heizen und automatisch HMG 6 T wechselt automatisch Kühlen in den Kühlmodus wenn die Ist- Temperatur über dem Sollwert liegt. über Objekt Der Kühlmodus kann nur busseitig über das Objekt 9 aktiviert werden (1= Kühlen).
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.6 Sollwerte Kühlen Tabelle 19 Bezeichnung Werte Beschreibung Totzone zwischen Heizen und Legt die Pufferzone zwischen Kühlen* den Sollwerten für Heiz- und im Kühlbetrieb fest. Bei schaltender (2-Punkt-) Regelung wird die Totzone durch die Hysterese vergrößert.
Seite 41
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.7 Betriebsart Tabelle 20 Bezeichnung Werte Beschreibung Betriebsart nach Reset Frostschutz Betriebsart nach Inbetriebnahme Nachtabsenkung oder Neuprogrammierung Standby Komfort Art des Präsenzsensors Der Präsenzsensor aktiviert die (an Obj. 4) Betriebsart Komfort Präsenzmelder Betriebsart Komfort solange das Präsenzobjekt gesetzt ist.
Seite 42
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Zykl. Senden der aktuellen nicht zyklisch, nur bei wie oft soll die aktuelle Betriebsart Änderung Betriebsart gesendet werden? alle 2 min., alle 3 min. alle 5 min., alle 10 min.
Seite 44
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Fortsetzung: Bezeichnung Werte Beschreibung Stellgröße bei Begrenzung, wenn vom Unter-/Überschreiten der Raumthermostat eine Stellgröße minimalen/maximalen Stellgröße empfangen wird die unter der minimalen Stellgröße liegt: 0% bzw. 100 % Kanal mit 0% bzw. 100 % ansteuern eingestellte Stellgrößen Werte auf maximale und...
Seite 45
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 6.3.4.9 Überwachung Kanal H1 – H6 Zentrale Einstellungen für die Überwachung von Stellgröße (Heizungsaktor), Istwert (Heizungsregler) und Außentemperatur (Notprogramm). Tabelle 22 Bezeichnung Werte Beschreibung Überwachungszeit 5 min. Notprogramm starten, wenn die 10 min.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7 Typische Anwendungen Diese Anwendungsbeispiele sind als Planungshilfe gedacht und erheben keinen Anspruch auf Vollständigkeit. Sie können beliebig ergänzt und erweitert werden. 7.1 Einfache Steuerung mit einem HMG 6 T Kanal als Heizungsaktor Kanal 1 ist als Heizungsaktor parametriert und wird von einem VARIA Raumtemperaturregler angesteuert.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.1.3 Objekte und Verknüpfungen Tabelle 24: Compact Office Varia Kommentar Objektname Objektname Eingang für Energiesparfunktion. Ausgang Präsenz Präsenzsignal Tabelle 25: TA 2 Fensterkontakt Varia Kommentar Objektname Objektname An C1 ist ein Fensterkontakt angeschlossen.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 28: HMG 6 T Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls HMG 6 T HMG 6 T Kanal H1: Funktion des Kanals Heizungsaktor...
Seite 49
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Tabelle 32: TA 2 für Sommerbetrieb. Parameterseite Parameter Einstellung Kanal 1 Funktion des Kanals Schalter / Taster Entprellzeit 100 ms Objekttyp Schalten (1Bit) Reaktion auf steigende Flanke Reaktion auf fallende Flanke Telegramm zyklisch senden Zykluszeit 60 Minuten...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2 Standort Schule: HMG 6 T als Heizungsregler mit automatischem Sommerbetrieb. Das HMG 6 T Grundmodul regelt die Heizung in 6 Klassenzimmern. Die Raumtemperatur wird mit dem CO2 Sensor Amun 716* ermittelt. Die HKL Betriebsart wird zentral über eine Zeitschaltuhr gesteuert.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2.3 Objekte und Verknüpfungen Tabelle 33: Meteodata 139 HMG 6 T Kommentar Objektname Objektname Meteodata 139 aktiviert den Meldung Sommerbetrieb Sommerbetrieb EIN/AUS Sommerbetrieb wenn alle Heizung Bedingungen erfüllt sind. Tabelle 34: TR 648 top 2 RC KNX HMG 6 T...
Seite 53
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T Räume 1-6. Tabelle 36: 6x TA 2, TA 2 HMG 6 T Kommentar Objektname Objektname Kanal 1 Schalten Fensterstellung Fensterstellung und Präsenzstatus für Raum 1 Kanal 2 Schalten Präsenz Kanal 1 Schalten Fensterstellung...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 7.2.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 37: HMG 6 T Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls HMG 6 T HMG 6 T Kanal H1-H6: Funktion des Kanals Heizungsregler...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8 ANHANG 8.1 Ermittlung der aktuellen Betriebsart Der aktuelle Sollwert kann durch die Wahl der Betriebsart den jeweiligen Anforderungen angepasst werden. Die Betriebsart kann über die Objekte 3..5 festgelegt werden. Die aktuelle Betriebsart wie folgt festgelegt werden: Tabelle 42 Betriebsartvorwahl...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.2 Sollwertverschiebung Der aktuelle Sollwert kann beim HMG 6 T über das Objekt 1 Manuelle Sollwertverschiebung angepasst werden. Hier wird der Sollwert direkt durch Senden der erwünschten Verschiebung auf Objekt 1 verändert. Dazu wird der Differenzbetrag (ggf.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.3 Basissollwert und Aktueller Sollwert Der Basissollwert dient als Standardtemperatur für die Betriebsart Komfort und als Bezugstemperatur für die Absenkung in den Betriebsarten, Standby und Nacht. Der parametrierte Basissollwert (siehe Basissollwert nach Herunterladen der Applikation) wird in Objekt 0 abgelegt und kann über den Bus, durch Senden eines neuen Wertes auf Objekt 0 (EIS5), jederzeit verändert werden.
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.4 Kurzschluss- und Überstromabschaltung Die Kanalblöcke H1-H3 bzw. H4-H6 sind jeweils durch eine reversible Sicherung geschützt, deren Zustand überwacht wird. Nach dem Auslösen der Sicherung werden zunächst alle 3 Kanäle für 20 Sekunden abgeschaltet, die LED zur Fehleranzeige blinkt mit 5Hz und das entsprechende Objekt „Überstrom / Kurzschluss“...
Heizungs- und Regelaktoren MIX2 HMG 6 T / FIX HM 12 T 8.6 Umrechnung Prozente in Hexadezimal- und Dezimalwerte Tabelle 45 Prozentwert 100% Hexadezimal Dezimal Es sind alle Werte von 00 bis FF hex. (0 bis 255 dez.) gültig. Stand: Okt-14 (Änderungen vorbehalten) Seite 61 von 61...
