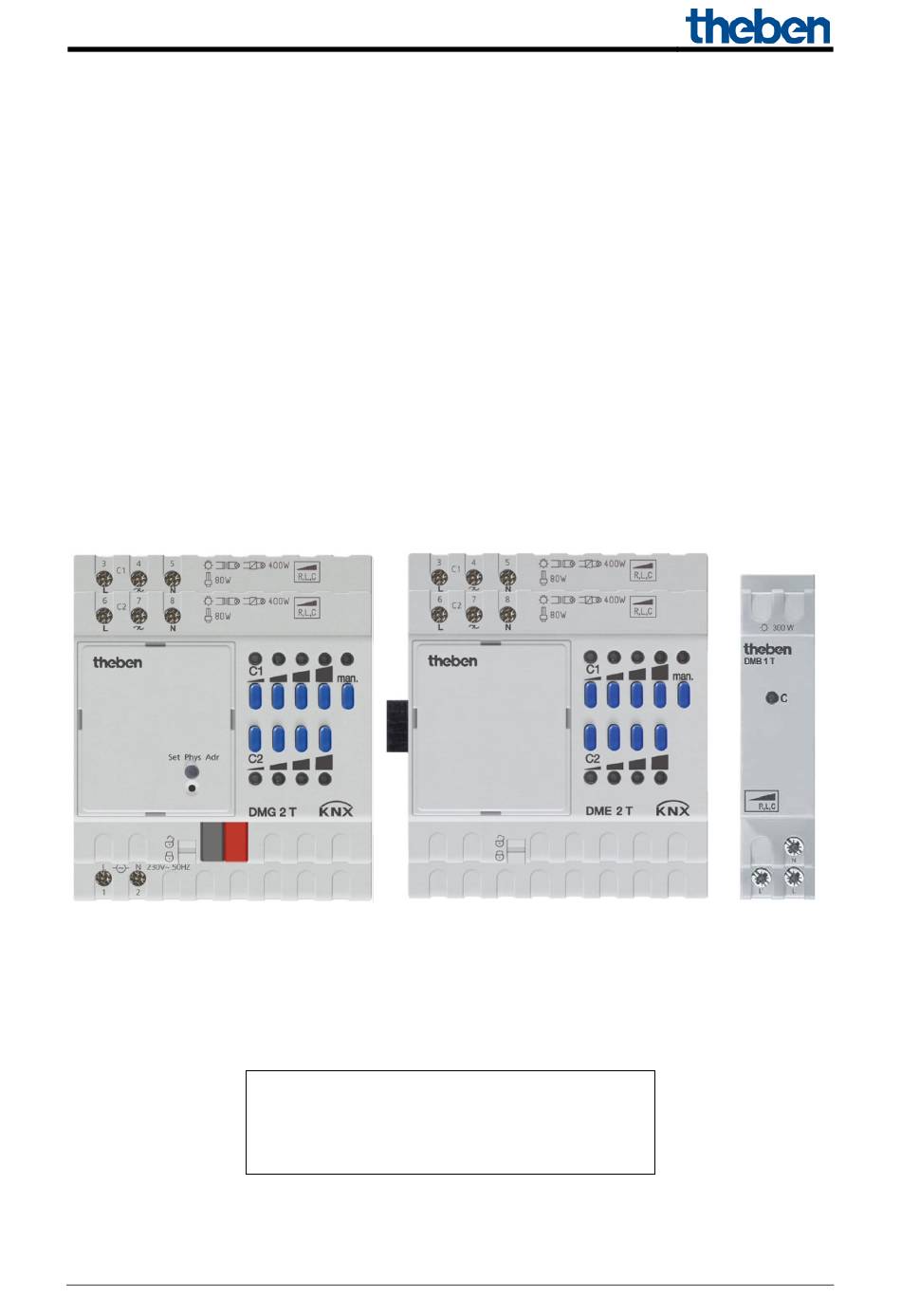

Dimmaktoren der MIX2 Serie DMG 2 T
Dimmaktoren der MIX2 Serie
DMG 2 T, Erweiterungsmodul DME 2 T,
und der FIX2 Serie DM 4 T
Stand: Mai-14 (Änderungen vorbehalten)
Booster DMB 1 T
DMG 2 T
DME 2 T
DMB 1 T
DM 4 T
4930270
4930275
4930279
4940275
Seite 1 von 77

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Theben MIX2 Serie

Inhaltszusammenfassung für Theben MIX2 Serie

  • Seite 1 Dimmaktoren der MIX2 Serie DMG 2 T Dimmaktoren der MIX2 Serie DMG 2 T, Erweiterungsmodul DME 2 T, Booster DMB 1 T und der FIX2 Serie DM 4 T DMG 2 T 4930270 DME 2 T 4930275 DMB 1 T...

  • Seite 2: Inhaltsverzeichnis

    Dimmaktoren der MIX2 Serie DMG 2 T Inhaltsverzeichnis FUNKTIONSEIGENSCHAFTEN ................. 4 MIX2 UND FIX2 GERÄTE .................... 5 MIX UND MIX2 GERÄTE ..................... 5 ......................... 6 EDIENUNG TECHNISCHE DATEN ....................7 ....................8 ICHTIGE INWEISE DAS APPLIKATIONSPROGRAMM „MIX2 V1.6“ ..........9 ..............
  • Seite 3 Dimmaktoren der MIX2 Serie DMG 2 T ................56 NWENDUNG WANGSFUNKTION (ESL) ..............57 NERGIESPARLAMPEN DIMMEN 7.3.1 Allgemeines ......................57 7.3.2 Auswahl RC- oder L-Verhalten: ................58 7.3.3 Dimmbare Energiesparlampen mit RC Verhalten (Phasenabschnitt) ....59 7.3.4 Dimmbare Energiesparlampen mit L- Verhalten (Phasenanschnitt) ....60 LED-L .....................

  • Seite 4: Funktionseigenschaften

    Dimmaktoren der MIX2 Serie DMG 2 T 1 Funktionseigenschaften • 2-fach Universaldimmaktor MIX2 • Grundmodul MIX2 • Zur Erweiterung bis auf 6 Kanäle • Dimmbereich 0-100% • Zum Dimmen von Glühlampen, Niedervolt und Hochvolt-Halogenlampen, dimmbare LED-Retrofitlampen • Auch zum Dimmen von dimmbaren Energiesparlampen durch unterschiedliche Dimmkurven geeignet •...

  • Seite 5: Mix2 Und Fix2 Geräte

    3 MIX und MIX2 Geräte Die MIX2 Serie besteht aus den Grundgeräten RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T + Erweiterungen RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T (04.2014).

  • Seite 6: Bedienung

    Dimmaktoren der MIX2 Serie DMG 2 T 3.1 Bedienung Jeder Dimmaktor besitzt eine Manuell Taste. Bei aktiviertem Manuell Modus kann der Dimmer nur mit den Tasten bedient werden. Bustelegramme werden nicht ausgeführt. Für jeden Kanal stehen 4 Tasten und 4 LEDs zur Verfügung.

  • Seite 7: Technische Daten

    Dimmaktoren der MIX2 Serie DMG 2 T 4 Technische Daten Busspannung, ≤ 4 mA Betriebsspannung KNX Betriebsspannung 230 V AC +10 % -15 % Frequenz 50 Hz Stand-by Leistung 0,9 W / 1,5W Breite 4 TE / 8 TE Montageart...

  • Seite 8: Wichtige Hinweise

    Dimmaktoren der MIX2 Serie DMG 2 T 4.1 Wichtige Hinweise 1. Bei Lampenwechsel muss die Spannungsversorgung (am Sicherungskasten) zwingend abgeschaltet werden. 2. Während dem Zusammenstecken oder Trennen von Modulen darf keine EIB Spannung anliegen. 3. Die Reihen- oder Parallelschaltung von Dimmern ist nicht zulässig: NUR die Boostermodule werden parallel angeschlossen (bis zu 2 Stück pro Kanal möglich).

  • Seite 9: Das Applikationsprogramm „Mix2 V1.6

    Dimmaktoren der MIX2 Serie DMG 2 T 5 Das Applikationsprogramm „MIX2 V1.6“ 5.1 Auswahl in der Produktdatenbank Hersteller Theben AG Dimmer Produktfamilie Produkttyp DMG 2 T Programmname MIX2 V1.6 www.theben.de/downloads Die ETS Datenbank finden Sie auf unserer Internetseite: Tabelle 3...

  • Seite 10: Kommunikationsobjekte

    Dimmaktoren der MIX2 Serie DMG 2 T 5.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf 5.2.1 Kanalbezogene Objekte Tabelle 4 Länge Flags Objektname Funktion K L S Ü 1 bit DMG 2 T Kanal C1 Schalten EIN/AUS 1.001...
  • Seite 11 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Flags Objektname Funktion Länge K L S Ü 1 bit Rücksetzen Service 1.001 K L S DMG 2 T Kanal C1 1 bit Rücksetzen Betriebsstunden 1.001 K L S 1 bit DMG 2 T Kanal C1 Allgemeine Fehlermeldung 1.001...
  • Seite 12 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Flags Objektname Funktion Länge K L S Ü 2 Byte DMG 2 T Kanal C2 Zeit zum nächsten Service 7.001 K L S Ü 2 Byte DMG 2 T Kanal C2 Rückmeldung Betriebsstunden 7.001...
  • Seite 13 Dimmaktoren der MIX2 Serie DMG 2 T Tabelle 5: Übersicht Kanalbezogene Objekte Grundmodul 1. Erweiterung 2. Erweiterung DMG 2 T DME 2 T DME 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 13 von 77...

  • Seite 14: Gemeinsame Objekte

    Dimmaktoren der MIX2 Serie DMG 2 T 5.2.2 Gemeinsame Objekte Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 6: Flags Objektname Funktion K L S Ü DMG 2 T 1 Bit EM1 DME 2 T Manuell K L S Ü...

  • Seite 15: Beschreibung Der Objekte

    Dimmaktoren der MIX2 Serie DMG 2 T 5.2.3 Beschreibung der Objekte • Objekte 0, 30, 80, 110, 160, 190 „Schalten EIN/AUS“ Mit einer 1 auf dieses Objekt wird auf 100% hochgedimmt, mit einer 0 wird auf 0% gedimmt • Objekte 1, 31, 81, 111, 161, 191 „heller/dunkler“...
  • Seite 16 Dimmaktoren der MIX2 Serie DMG 2 T • Objekte 5, 35, 85, 115, 165, 195 „Szenen abrufen/speichern“ Nur verfügbar wenn die Szenenfunktion aktiviert wurde (Parameterseite Funktionsauswahl). Mit diesem Objekt können Szenen abgespeichert und später wieder abgerufen werden. Beim Speichern wird der Dimmwert des Kanals abgespeichert.
  • Seite 17 Dimmaktoren der MIX2 Serie DMG 2 T • Objekt 10, 40, 90, 120, 170, 200 „Rückmeldung in %“ Sendet den neuen Dimmwert nach Änderung, sobald ein Dimmvorgang abgeschlossen ist, d.h. sobald der neue Sollwert erreicht wurde. Format: 1 Byte, 0 ... 255 d.h. 0 ... 100% •...
  • Seite 18 0 = Phasenanschnitt (L-Last angeschlossen), konventionelle Trafos 1 =Phasenabschnitt (R,C-Last angeschlossen), elektronische Trafos oder Glühlampenlast • Objekte 78, 158, 238 „Manuell“ Nur für Geräte der MIX2 Serie verfügbar (Bestellnummer 493…) Versetzt das jeweilige Modul in den Handbetrieb bzw. sendet den Zustand des Handbetriebs. Tabelle 8 Telegramm Bedeutung Erklärung...
  • Seite 19 Dimmaktoren der MIX2 Serie DMG 2 T • Objekt 240 „Zentral Dauer EIN“ Zentrale Einschaltfunktion. Ermöglicht das gleichzeitige Einschalten aller Kanäle (Grund- und Erweiterungsmodule) mit einem einzigen Telegramm. 0 = keine Funktion 1 = Dauer EIN Die Teilnahme an diesem Objekt ist für jeden Kanal individuell einstellbar...
  • Seite 20 Dimmaktoren der MIX2 Serie DMG 2 T • Objekt 243 „Zentral Szenen abrufen / Speichern“ Mit diesem Objekt können „Szenen“ abgespeichert und später wieder abgerufen werden. Beim Speichern wird der momentane Zustand des Dimmkanals (bzw. bei anderen Aktoren der Schaltzustand) abgespeichert, dabei ist es gleichgültig, wie dieser Zustand hergestellt wurde (ob über Dimmwerte, Schaltbefehle, Zentralobjekte oder die Handschalter).
  • Seite 21 Dimmaktoren der MIX2 Serie DMG 2 T • Objekt 250 „Version des Busankopplers“ Nur für Diagnosezwecke. Sendet nach Reset bzw. Download die Softwareversion des Busankopplers. Kann ebenfalls direkt mit der ETS ausgelesen werden. Format: Axx Hyy Vzzz Code Bedeutung 00 .. FF = Version der Applikation ohne Trennpunkt (14 = V1.4, 15 = V1.5 usw.).
  • Seite 22 • Objekt 251 „Version des Grundgerätes“ Nur für Diagnosezwecke. Nur für Grundgeräte der MIX2 Serie (Bestellnummer 493…). Sendet nach Reset bzw. Download die Softwareversion (Firmware) des Grundgerätes. Kann ebenfalls direkt mit der ETS ausgelesen werden. Die Version wird als ASCII Zeichenfolge herausgegeben.
  • Seite 23 Dimmaktoren der MIX2 Serie DMG 2 T • Objekt 253 „Version des 2. Erweiterungsgerätes“ Siehe oben, Objekt 252 Stand: Mai-14 (Änderungen vorbehalten) Seite 23 von 77...

  • Seite 24: Parameter

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3 Parameter 5.3.1 Parameterseiten Jedes Gerät hat 2 identische Kanäle. Eine Kopierfunktion im 2. Kanal vereinfacht die Programmierung. Tabelle 9 Funktion Beschreibung Allgemein Auswahl der Module und zentrale Parameter. GRUNDGERÄT: DMG 2 T...

  • Seite 25: Allgemein

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.2 Allgemein Tabelle 10 Bezeichnung Werte Beschreibung Art des Grundmoduls Gerät auswählen.. Auswahl des vorhandenen RMG 8 S.. Grundgerätes RMG 8 T.. (nur MIX2 Serie) RMG 4 I.. DMG 2 T.. JMG 4 T/JMG 4 T 24V..
  • Seite 26 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Funktion der Taste Manuell gilt 24 Stunden oder bis Legt fest, wie lange das Gerät im (MIX2 Serie, Best. Nr.493...) Rücksetzen über Objekt Handbetrieb arbeiten soll und gesperrt wie dieser beendet wird.

  • Seite 27: Dmg 2 T Kanal C1/C2: Funktionsauswahl

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.3 DMG 2 T Kanal C1/C2: Funktionsauswahl Tabelle 11 Bezeichnung Werte Beschreibung Hauptparameter von Kanal C1 Dieser Parameter ist nur für C2 kopieren vorhanden. nein C1 und C2 sind völlig unabhängig voneinander parametrierbar.
  • Seite 28 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Soft schalten anpassen nein Es gelten die Standardwerte: - Zeit für Soft EIN = 1 min - Dimmwert nach Soft EIN = 100% - Zeit zwischen Soft EIN und Soft AUS = 5 min - Zeit für Soft AUS = 1 min...
  • Seite 29 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Rückmeldungen anpassen nein Es gelten die Standardwerte: - Format der 1-Bit Rückmeldung = nicht invertiert - 1-Bit Rückmeldung zyklisch senden = nein - 8-Bit Rückmeldung senden: = Nur nach Beendigung des Dimmvorgangs - 8-Bit Rückmeldung zyklisch...

  • Seite 30: Dimmverhalten

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.4 Dimmverhalten Tabelle 12 Bezeichnung Werte Beschreibung Lastauswahl automatisch Der Dimmer erkennt die Art der angeschlossenen Last und wählt automatisch die passende Dimmstrategie (Phasenanschnitt od. Phasenabschnitt). RC-Last Phasenabschnittsteuerung für (LED/Glühlampen/elektron. Widerstands- und kapazitive...
  • Seite 31 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Dimmbare Energiesparlampen Bei ESL nur dann verwenden, mit L-Verhalten wenn ein störendes Flackern beim Hoch- bzw. Herunterdimmen festgestellt wird. Siehe im Anhang: Energiesparlampen (ESL) dimmen Lüfter ( Soft Schalten Spezialmodus für Lüfter, mit...
  • Seite 32 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Bei Empfang eines Dimmbefehls anspringen Der Wechsel von 0 % auf 100 % (4-bit) bzw. 100 % auf 0 % erfolgt innerhalb von max. 1 s (in sehr schnellen Zwischenstufen), kann...
  • Seite 33 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Ein-/ Ausschalten mit 4-Bit Definiert die Reaktion bei Dimmtelegr. ausgeschaltetem Kanal, wenn ein 4 Bit Telegramm (heller/dunkler) empfangen wird. Siehe im Anhang: 4-Bit- Telegramme (heller/dunkler). nein Kanalzustand bleibt unverändert.

  • Seite 34: Dimmwert Begrenzungen

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.5 Dimmwert Begrenzungen Über das Objekt 8 Helligkeitsbegrenzung kann der Dimmwert vorübergehend begrenzt werden. Die Anwendung liegt darin, dass z.B. nachts eine Grundbeleuchtung nicht überschritten wird, während abends der volle Bereich der Beleuchtung ausgenutzt werden kann.

  • Seite 35: Soft Schalten

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.6 Soft schalten Tabelle 14 Bezeichnung Werte Beschreibung Zeit für Soft EIN 0 s, 1 s , 2 s, 4 s Dauer der Hochdimmphase (t1) 6 s, , 8 s, 12 s, 15 s...

  • Seite 36: Sperrfunktion

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.7 Sperrfunktion Tabelle 15 Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit EIN-Telegramm 0 = Sperre aufheben 1 = sperren Sperren mit AUS-Telegramm 0 = sperren 1 = Sperre aufheben Achtung: Nach Reset ist die Sperre immer deaktiviert.

  • Seite 37: Zwang

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.8 Zwang Tabelle 16 Bezeichnung Werte Beschreibung Format des Zwangsobjekts Zwang wird ausgelöst durch: 1 Bit Schalttelegramm. 2 Bit Prioritätstelegramm. 1 Byte (%) Dimmwert. 1 Bit Zwangsfunktion aktivieren mit 1 Empfohlen. 0 Nach Reset/Download ist der Zwangsbetrieb bereits aktiviert und muss ggf.
  • Seite 38 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung 1 Byte (%) Verhalten bei Zwang Ende aktualisieren* Reaktion auf das Aufheben des Zwangs Auch hier muss die parametrierte Wert vor Zwang minimaler Dimmwert berücksichtigt werden. minimaler Dimmwert 100 %...

  • Seite 39: Szenen

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.9 Szenen Diese Seite wird eingeblendet wenn die Szenen auf der Parameterseite Funktionsauswahl aktiviert sind. Jeder Kanal kann an bis zu 8 Szenen teilnehmen. Tabelle 17 Bezeichnung Werte Beschreibung Sperrtelegramm für Szenen Sperren mit EIN-Telegramm 0 = Sperre aufheben...
  • Seite 40 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Einlernen zulassen Nein Szenen können nur abgerufen werden. Ja Der Anwender kann die Szenen sowohl abrufen als auch einlernen bzw. ändern. Kanal reagiert auf Keine Szenennummer Zweite der 8 möglichen...
  • Seite 41 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Zugeordneter Dimmwert Siehe oben. 10 %, 20 %, 30 % 40 %, 50 %, 60 %, 70 %, 80 %, 90 %, 100 % Einlernen zulassen Nein Siehe oben.

  • Seite 42: Rückmeldung

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.10 Rückmeldung Jeder Kanal besitzt 2 Rückmeldeobjekte (z.B. Obj. 9 + 10, 39 + 40 usw.) Tabelle 18 Bezeichnung Werte Beschreibung nicht invertiert Standardeinstellung: 1-100 % = 1 Format der 1-Bit Rückmeldung 0 % = 0...

  • Seite 43: Betriebsstundenzähler Und Service

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.11 Betriebsstundenzähler und Service Diese Seite wird eingeblendet wenn Betriebsstundenzähler aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 19 Bezeichnung Werte Beschreibung Art des Betriebsstundenzählers Betriebsstundenzähler Vorwärtszähler für die Einschaltdauer des Kanals. Zähler für Zeit zum nächsten Rückwärtszähler für die...
  • Seite 44 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Bezeichnung Werte Beschreibung Service zyklisch melden nein Ablauf der Zeit bis zum nächsten Service in regelmäßigen Abständen senden?  Objekt Service erforderlich. Zeit für zyklisches Senden (Zeit 2 Minuten, 3 Minuten, In welchem Abstand?

  • Seite 45: Spannungsausfall Und Wiederkehr

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.12 Spannungsausfall und Wiederkehr Tabelle 20 Bezeichnung Werte Beschreibung Dimmwert bei Download und wie vor Ausfall Status vor Download Busausfall wiederherstellen bzw. Status vor Busausfall beibehalten. 100 %, 0 %, Hier eingestellten Wert 10 %, 20 %, 30 % übernehmen.

  • Seite 46: Diagnosemeldungen

    Dimmaktoren der MIX2 Serie DMG 2 T 5.3.13 Diagnosemeldungen Die Diagnosemeldungen dienen zur Fehlersuche bei Störungen. Tabelle 21 Bezeichnung Werte Beschreibung Allgemeinen Fehler zyklisch nein Welche Meldungen sollen zyklisch gesendet werden? senden Kurzschluss zyklisch senden nein Übertemperatur zyklisch senden nein...

  • Seite 47: Typische Anwendungen

    Dimmaktoren der MIX2 Serie DMG 2 T 6 Typische Anwendungen 6.1 Schlafzimmerbeleuchtung Bei Nacht soll das Licht beim Einschalten nicht blenden, ansonsten soll es sofort auf 100 % leuchten. Über die Dimmfunktion sollen jedoch alle Dimmwerte einstellbar sein: • Bei Nacht soll der Einschaltwert die 40 % Grenze nicht überschreiten •...

  • Seite 48: Objekte Und Verknüpfungen

    Dimmaktoren der MIX2 Serie DMG 2 T 6.1.3 Objekte und Verknüpfungen Tabelle 22: DMG 2 T Kommentar Objektname Objektname Kanal 1 dimmen / Licht einschalten über Taster 1 Schalten Ein/Aus Schalten Ein/Aus* (kurzer Tastendruck) Kanal 1 dimmen / heller / dunkler...

  • Seite 49: Wichtige Parametereinstellungen

    Dimmaktoren der MIX2 Serie DMG 2 T 6.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 24: DMG 2 T Parameterseite Parameter Einstellung DMG 2 T Kanal C1: Dimmwert Begrenzungen Funktionsauswahl anpassen Dimmverhalten Einschaltwert...

  • Seite 50: Anhang

    Dimmaktoren der MIX2 Serie DMG 2 T 7 ANHANG 7.1 Anwendung der Funktion Soft Schalten 7.1.1 Allgemein Die Soft Schalten Funktion ist ein Zyklus, bestehend aus Einschalten, Hochdimmen, Zielhelligkeit beibehalten, Herunterdimmen und Abschalten. 7.1.2 Soft Ein für Treppenhausbeleuchtung Für eine Treppenhausbeleuchtung wird folgende Funktion empfohlen: Bei Betätigung des Lichttasters: Volle Helligkeit.

  • Seite 51: Einfahrtsbeleuchtung

    Dimmaktoren der MIX2 Serie DMG 2 T 7.1.3 Einfahrtsbeleuchtung Ein Bewegungsmelder aktiviert den Dimmer über das Soft-Schalten Objekt. Wird eine Bewegung gemeldet, so wird das Licht innerhalb 5s hochgedimmt. Diese Verzögerung ermöglicht eine Verblendungsfreie Anpassung der Augen an das Licht Nach Ablauf der parametrierten Zeit bzw.

  • Seite 52: Tagesablauf Simulation

    Dimmaktoren der MIX2 Serie DMG 2 T 7.1.4 Tagesablauf Simulation In Verbindung mit einer Zeitschaltuhr kann ein ganzer Tagesablauf mit Sonnenaufgang und Sonnenuntergang simuliert werden. Dazu muss der Parameter „Zeit zwischen Soft Ein und Soft AUS“ auf „bis Telegramm Soft Aus“ stehen (Siehe Objekt 3, Soft Schalten).

  • Seite 53: Nachtriggern Und Vorzeitig Abschalten

    Dimmaktoren der MIX2 Serie DMG 2 T 7.1.5 Nachtriggern und vorzeitig abschalten Zusätzlich ist es möglich, den Soft-Schaltvorgang während seiner Ausführung zu beeinflussen. Durch Soft-Ein und Soft-Aus Telegramme können, je nach aktueller Ausführungsphase, folgende Reaktionen ausgelöst werden. Tabelle 27 Telegramm Reaktion Soft-EIN während t1...

  • Seite 54: Soft-Aus Telegramm Während Eines Soft-Ein Vorgangs

    Dimmaktoren der MIX2 Serie DMG 2 T 7.1.6 Soft-Aus Telegramm während eines Soft-Ein Vorgangs Die Dauer der Soft-Aus Phase (t3’) entspricht immer der parametrierten Zeit, unabhängig vom momentanen Dimmwert. 100 % t3’ Val. Min. t(min) D’ Beispiel 1: Soft-Aus am Anfang der Soft-Ein Phase.

  • Seite 55: Soft-Ein Telegramm Während Eines Soft-Aus Vorgangs

    Dimmaktoren der MIX2 Serie DMG 2 T 7.1.7 Soft-Ein Telegramm während eines Soft-Aus Vorgangs Die Dauer der Soft-Ein Phase (t1’) entspricht immer der parametrierten Zeit, unabhängig vom momentanen Dimmwert. 100 % t1’ Val. Min. t(min) D’ Beispiel 3: Soft-Ein am Anfang der Soft-Aus Phase.

  • Seite 56: Anwendung Zwangsfunktion

    Dimmaktoren der MIX2 Serie DMG 2 T 7.2 Anwendung Zwangsfunktion Beispiel: Beleuchtung tagsüber mit Helligkeitsregelung und nachts Minimalbeleuchtung. Ein Helligkeitsregler misst die Raumhelligkeit kontinuierlich und steuert den Dimmer um die Helligkeit konstant zu halten. Für den Zwangsbetrieb wird ein Dimmwert von 20% parametriert.

  • Seite 57: Energiesparlampen

    Dabei sind sowohl Hersteller- wie auch Typ-bezogene Unterschiede feststellbar. Insbesondere bei kalter Lampe gibt es Unterschiede bei Einschalthelligkeit und Einschaltfähigkeit. Obwohl der ESL Modus des Theben Dimmers die Eigenarten dimmbarer Energiesparlampen berücksichtigt, gibt es einige Punkte die beachtet werden sollten.

  • Seite 58: Auswahl Rc- Oder L-Verhalten

    Dimmaktoren der MIX2 Serie DMG 2 T 7.3.2 Auswahl RC- oder L-Verhalten: Neben den Empfehlungen des ESL Herstellers für den jeweiligen Lampentyp gilt folgender Zusammenhang: • RC-Mode: Generell für ESL und insbesondere für hohe Lasten empfohlen (Vorteil: Geringere Wärmeentwicklung im Dimmer).

  • Seite 59: Dimmbare Energiesparlampen Mit Rc Verhalten (Phasenabschnitt)

    Dimmaktoren der MIX2 Serie DMG 2 T 7.3.3 Dimmbare Energiesparlampen mit RC Verhalten (Phasenabschnitt) Mit dieser Parametereinstellung können dimmbare Energiesparlampen mit RC Verhalten gedimmt werden. Die Energiesparlampe startet immer mit 100 % Leistung und dimmt dann ggf. nach 3 s automatisch auf 95% runter.

  • Seite 60: Dimmbare Energiesparlampen Mit L- Verhalten (Phasenanschnitt)

    Dimmaktoren der MIX2 Serie DMG 2 T 7.3.4 Dimmbare Energiesparlampen mit L- Verhalten (Phasenanschnitt) Mit dieser Parametereinstellung können dimmbare Energiesparlampen mit L-Verhalten gedimmt werden. Es wird keine Lasterkennung durchgeführt, sondern immer mit Phasenanschnitt gedimmt. • Die Energiesparlampe startet immer mit mindestens 85% Leistung und dimmt dann ggf. nach 1 s automatisch bis zur Mindesthelligkeit runter.

  • Seite 61: Led-Lampen Dimmen

    Dimmaktoren der MIX2 Serie DMG 2 T 7.4 LED-Lampen dimmen 7.4.1 Allgemeines Am Dimmer dürfen nur LED-Lampen für 230V-Netzbetrieb (sogenannte Retrofit-Lampen) betrieben werden, die ausdrücklich als dimmbar ausgewiesen sind. Beim Dimmverhalten sind sowohl Hersteller- wie auch Typ-bezogene Unterschiede feststellbar, deshalb wird empfohlen nur Leuchtmittel desselben Typs parallel an einem Kanal zu betreiben.

  • Seite 62: 4-Bit -Telegramme

    Dimmaktoren der MIX2 Serie DMG 2 T 7.5 4-Bit-Telegramme (heller/dunkler) 7.5.1 Telegrammformat 4-Bit EIS 2 relative Dimming: Tabelle 29 Bit 3 Bit 2 Bit 1 Bit 0 Dimmbereich in Stufen unterteilt Richtung Code Stufen Hochdimmen: Stop Herunterdimmen: *typische Anwendung Beispiele:...

  • Seite 63: Parameter „Ein- Und Ausschalten Mit 4-Bit Telegramm

    Dimmaktoren der MIX2 Serie DMG 2 T 7.5.2 Parameter „Ein- und Ausschalten mit 4-Bit Telegramm“ In der Regel benötigt man die Einstellung „ja“. Für spezielle Wünsche z.B. in Konferenzräumen gibt es die Einstellung „nein“. Folgend die Beschreibung der Situation. Von einem Taster (4-Bit) wird eine ganze Gruppe von Dimmerkanälen bedient.

  • Seite 64: Die Szenen

    Dimmaktoren der MIX2 Serie DMG 2 T 7.6 Die Szenen 7.6.1 Prinzip Mit der Szenenfunktion kann der momentane Zustand eines Kanals, bzw. eines ganzen MIX-Systems, gespeichert und später jederzeit wiederhergestellt werden. Dies betrifft sowohl Schalt- als auch Jalousie- und Dimmkanäle.

  • Seite 65: Szenen Abrufen Bzw. Speichern

    Dimmaktoren der MIX2 Serie DMG 2 T 7.6.2 Szenen abrufen bzw. speichern: Um eine Szene abzurufen bzw. zu speichern wird der entsprechende Code an das Szenenobjekt (Obj. 243) gesendet. Tabelle 32 Abrufen Speichern Szene Hex. Dez. Hex. Dez. Stand: Mai-14 (Änderungen vorbehalten)
  • Seite 66 Dimmaktoren der MIX2 Serie DMG 2 T Fortsetzung: Abrufen Speichern Szene Dez. Dez. Beispiele (zentral bzw. kanalbezogen): Zustand von Szene 5 abrufen: → $04 an das jeweilige Szenenobjekt senden. Aktuellen Zustand mit Szene 5 speichern: → $84 an das jeweilige Szenenobjekt senden.

  • Seite 67: Szenen Ohne Telegramme Eingeben (Nur Mix2)

    Dimmaktoren der MIX2 Serie DMG 2 T 7.6.3 Szenen ohne Telegramme eingeben (NUR MIX2) Anstatt die Szenen einzeln per Telegramm zu definieren kann dies direkt im Vorfeld in der ETS erledigt werden. Dazu muss lediglich der Parameter Alle Szenenzustände des Kanals (Parameterseite Szenen) auf beim Download überschreiben eingestellt werden.

  • Seite 68: Funktionsbeschreibung

    Dimmaktoren der MIX2 Serie DMG 2 T 7.7.2 Funktionsbeschreibung Szene speichern: Der Tastsensor sendet auf Gr.Adr.1 die Leseanforderung, die nur vom Objekt "Rückmeldung in %" und mit Gr.Adr.2 beantwortet wird. Gr.Adr.2 wird vom Objekt "Dimmwert" nicht bearbeitet. Der Tastsensor dagegen empfängt den Wert und speichert ihn für die entsprechende Szene ab.

  • Seite 69: Maximale Glühlampenlast Im

    Dimmaktoren der MIX2 Serie DMG 2 T 7.9 Maximale Glühlampenlast im Parallelbetrieb und in Kombination mit dem Dimmbooster DMB 1 T Parallelbetrieb C1 + C2 800 W C1 + DMB 700 W C1 + DMB + DMB 1000 W Stand: Mai-14 (Änderungen vorbehalten)
  • Seite 70 Dimmaktoren der MIX2 Serie DMG 2 T Parallelbetrieb C1 + C2 + DMB + DMB 1400 W* Parallelbetrieb C1 + C2 + DMB + DMB + DMB 1700 W* Parallelbetrieb C1 + C2 + DMB + DMB + DMB + DMB 2000 W* *Dimmleistungen >...

  • Seite 71: Funktionsdiagramm

    Dimmaktoren der MIX2 Serie DMG 2 T 7.10 Funktionsdiagramm Sperrobjekt Zentral schalten Schalten EIN/AUS Setzen Heller/dunkler (4 Bit) Stunden / Zeit bis Zurücksetzen Service melden Dimmwert (1 Byte) Service melden Soft Schalten Helligkeits- Begrenzung 230 V Leistungs- Zwang Teil Rückmeldung in % Rückmeldung...

  • Seite 72: Dimmaktoren Der Mix2 Serie Dmg 2 T

    Dimmaktoren der MIX2 Serie DMG 2 T 8 Bedienungsanleitungen Stand: Mai-14 (Änderungen vorbehalten) Seite 72 von 77...
  • Seite 73 Dimmaktoren der MIX2 Serie DMG 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 73 von 77...
  • Seite 74 Dimmaktoren der MIX2 Serie DMG 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 74 von 77...
  • Seite 75 Dimmaktoren der MIX2 Serie DMG 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 75 von 77...
  • Seite 76 Dimmaktoren der MIX2 Serie DMG 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 76 von 77...
  • Seite 77 Dimmaktoren der MIX2 Serie DMG 2 T Stand: Mai-14 (Änderungen vorbehalten) Seite 77 von 77...
