- Seite 1 LUXOR Produktinformationen Ergänzungen zu den Bedienungsanleitungen Bedien- und Anzeigegerät LUXOR 426...
-
Seite 2: Inhaltsverzeichnis
2.4 Batterie wechseln ..................... 3 Beschreibung der Bedienebene ................4 Funktionsübersicht ....................5 Bedienung durch den Anwender ................6 Einstellung von LUXOR 426 .................. 8 6.1 Reset ........................ 8 6.2 Netzausfall ....................... 8 Datum und Uhrzeit einstellen ................9 Zeitprogramm ....................... 10 8.1 Neue SCHALTZEIT programmieren ............... -
Seite 3: Hinweise
1. Hinweise 1.1 Verwendung Das Bedien- und Anzeigegerät LUXOR 426 erweitert die Anwesenheitssimulation, Gruppensteuerung) und bietet LUXOR-Geräteserie und eignet sich zur Installation in eine Umschaltung zwischen Hand- und Automatikbe- Ein- und Mehrfamilienhäusern, Büros, etc. trieb. LUXOR 426 dient als zentrales Bedien- und Anzeige- Das Gerät ist zur bestimmungsgemäßen Montage in... -
Seite 4: Anschluss Und Installation
Erweiterbar auf max. 16 Geräte inkl. Grundgerät. Die zentrale Verbindung erfolgt über die COM-Schnittstelle. • Im LUXOR-System darf sich nur ein Gerät von LUXOR 426 befinden. • Stellen Sie die 2-adrige Verbindung zwischen den COM-Schnittstellen her. Beachten Sie die Polung! •... -
Seite 5: Montage
2.3 Montage Zur optimalen Bedienbarkeit wird für das Bedien- und Anzeigegerät eine Montagehöhe von 1,5 m empfohlen. Zur Montage des Geräts werden alle 3 Rastnasen des Gerätes (oben und unten) fest eingerastet. Danach blaue Schutzfolie abziehen. Zur Demontage des Geräts mit einem Schraubendreher an der Oberseite des Gerätes nach unten drücken, um das Gerät von der Wand zu lösen. -
Seite 6: Beschreibung Der Bedienebene

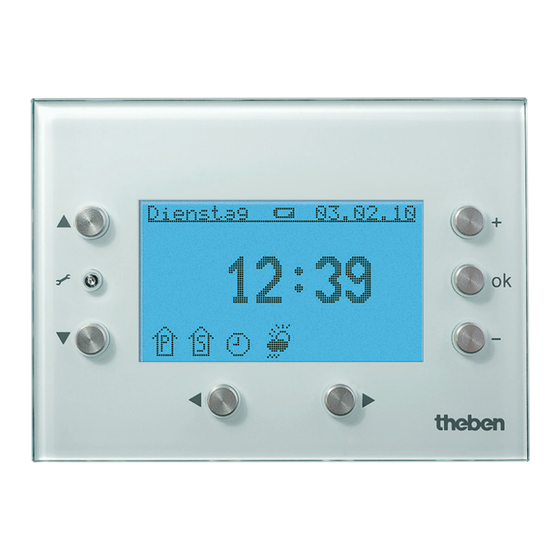

3. Beschreibung der Bedienebene Als Bedienelemente stehen sieben Auswahltasten sowie eine Servicetaste zur Einstellung des Einstellmodus zur Verfügung: Auswahltaste +/˗̶ Ändern der Werte Auswahltasten Navigation Zeile Servicetaste Neue Programmierung vornehmen Auswahltasten für 6 Seiten Auswahltaste ok Auswahl bestätigen und speichern Als Anzeigeelemente weist das Bedien- und Anzeigegerät eine LCD-Anzeige zur Anzeige des Betriebszustands und... -
Seite 7: Funktionsübersicht
4. Funktionsübersicht Bedien- und Anzeigegerät Sensor-Modul LUXOR 426 LUXOR 400 LUXOR 411 Bemerkungen Die Angabe von 0 % schaltet den Kanal aus. Alle anderen Prozentwerte schalten den Kanal ein. Die Funktion „Panik“ sowie die Anwe- senheitssimulation haben Priorität vor Uhr-Schaltbefehlen. -
Seite 8: Bedienung Durch Den Anwender
5. Bedienung durch den Anwender Es können sechs verschiedene Seiten angezeigt werden. Die Anzeige der Seiten ist abhängig von der Programmie- rung durch die Elektrofachkraft. Montag 22.12.10 Betätigen Sie die Tasten zur Auswahl der Seiten: 11:26 Seite – Uhrzeit –... - Seite 9 Seite – Zentralfunktionen Die Zentralfunktionen können angezeigt und bedient werden: Zentralfunktionen • Panik: : Ein : Auslösen • Zentral Aus: : Auslösen • Zentral Ein: : Aus – • Anwesenheitssimulation: Bei Panik und Anwesenheitssimulation kann der Zustand zwischen Ein und Aus gewählt werden. Diese Seite wird nur angezeigt, wenn sich ein LUXOR 400 / 402 / 404 im System befindet.
-
Seite 10: Einstellung Von Luxor 426
6. Einstellung von LUXOR 426 Die Programmierung der LUXOR 426 erfolgt durch eine Elek- trofachkraft auf der Seite Einstellungen. Die Einstellungsseite wird mittels Druck auf die Servicetaste erreicht. Es werden die folgenden Einstellungen angezeigt: • Uhrzeit/ Datum • Zeitprogramm •... -
Seite 11: Datum Und Uhrzeit Einstellen
7. Datum und Uhrzeit einstellen Im Untermenü Uhrzeit/Datum werden das aktuelle Datum und die Uhrzeit eingestellt, zudem wird die Regel für die Umschaltung zwischen Sommer- und Winterzeit festgelegt. Gehen Sie zum Einstellen von Datum und Uhrzeit wie Uhrzeit/Datum folgt vor: Datum: Mi 21.05.10 •... -
Seite 12: Zeitprogramm
8. Zeitprogramm Im Untermenü Zeitprogramm werden die Schaltbefehle ein- gegeben und abgefragt. Schaltbefehle können nicht mehrfach im System vorkom- men. Wird ein bereits existierender Schaltbefehl erneut eingegeben, wobei die Prozentwerte unterschiedlich sein können, so wird der vorhandene Schaltbefehl überschrieben. Bei Gleichzeitigkeit von Schaltbefehlen gilt die Reihenfolge: 1. - Seite 13 Die eingelernten Kanäle des Moduls LUXOR 405 dimmen bei einem gesendeten Prozentwert von 0 % aus, bei allen anderen Prozentwerten dimmen sie auf den gesendeten Prozentwert. Die eingelernten Kanäle der Module LUXOR 408 S / 409 S bzw. 408 / 409 fahren bei der Eingabe von 0 % in die obere Endposition, bei 100 % in die untere Endposition, und bei der Angabe eines beliebigen Prozentwerts proportional im Bereich zwischen oberer und unterer Endposition.
-
Seite 14: Neue Sperrzeit Programmieren
8.2 Neue SPERRZEIT programmieren Mittels einer Sperrzeit kann eine Helligkeitssteuerung gesperrt werden oder eine Nachtunterbrechung ausgeführt werden. Beispiel: Eine Aussenbeleuchtung, die abends per Astrozeit Kanalwahl ein- und morgens ausgeschaltet wird, soll zwischen 22 Uhr Kanal 1 Kanal 2 und 6 Uhr nicht brennen. Kanal 3 Kanal 4 Zusätzlich zur Astrozeit wird dazu eine abendliche Sperrzeit... - Seite 15 • Betätigen Sie die Tasten um Speichern zu wäh- len. Bestätigen Sie mit ok. Der neue Schaltbefehl ist gespeichert. Sie haben die Möglichkeit, die soeben eingestellte Sperrzeit auf einen anderen Tag zu kopieren. Im Einstell- menü zum Kanal können Sie zusätzlich alle Schaltbefehle eines Tages auf einen anderen Tag kopieren.
-
Seite 16: Neue Astrozeit Programmieren
8.3 Neue ASTROZEIT programmieren Im Untermenü Zeitprogramm werden die Schaltbefehle ein- Kanalwahl gegeben und abgefragt. Kanal 1 Die Astrozeit gibt die Zeit des Sonnenaufgangs am Morgen Kanal 2 Kanal 3 beziehungsweise des Sonnenuntergangs am Abend an. Sie Kanal 4 hängt von der Jahreszeit und der geographischen Lage ab. Kanal 5 Kanal 6 –... - Seite 17 • Betätigen Sie die Tasten + oder – um die ge- wünschte Nicht vor Zeit einzugeben und bestäti- gen Sie mit ok. Speichern erscheint. Dies bedeu- tet, dass ein Schaltvorgang aufgrund der Astrozeit nicht vor dieser Zeit stattfinden kann. Mit der Ein- --.- stellung wird die NICHT-VOR Zeit deaktiviert.
- Seite 18 Bitte beachten Sie: • Pro Tag und Kanal kann nur je eine Astrozeit für mor- gens und abends programmiert werden. • Wird auf einem Kanal, auf dem schon eine Astrozeit programmiert wurde, eine neue Astrozeit eingegeben, wird die alte Astrozeit überschrieben. •...
-
Seite 19: Schaltbefehle Abfragen, Ändern Und Löschen
9. Schaltbefehle abfragen, ändern und löschen Im Menü Zeitprogramm können nicht nur neue Schalt- befehle programmiert, sondern auch bestehende Befehle abgefragt, verändert oder gelöscht werden. 9.1 Schaltbefehl abfragen Kanal auswählen Wählen Sie einen der 8 Kanäle aus. Sie sind bei der Auslieferung benannt in Kanäle 1 bis 8. -
Seite 20: Schaltbefehl Ändern
9.2 Schaltbefehl ändern Beim Ändern wird nur der momentan dargestellte Schalt- befehl geändert. Gehen Sie wie folgt vor, um einen Schalt- befehl zu ändern oder löschen: Kanal auswählen Wählen Sie einen der 8 Kanäle aus. Sie sind bei der Aus- lieferung benannt in Kanäle 1 bis 8. -
Seite 21: Schaltbefehl Löschen
9.3 Schaltbefehl löschen Beim Löschen können einzelne Schaltbefehle, alle Schaltbefehle eines Kanals oder sämtliche Schaltbefeh- le zugleich gelöscht werden. Kanal auswählen Wählen Sie einen der 8 Kanäle aus. Sie sind bei der Auslieferung benannt in Kanäle 1 bis 8. Werden sie um- benannt, wird der geänderte Kanalname angezeigt. -
Seite 22: Weitere Einstellungen
10. Weitere Einstellungen 10.1 Sprache einstellen Wählen Sie eine der zur Verfügung stehenden Sprachen aus. • Betätigen Sie die Tasten um Sprache zu wäh- Sprache len. Bestätigen Sie mit ok. Deutsch English • Betätigen Sie die Tasten um zur Sprachein- Français Italiano stellung zu gelangen. -
Seite 23: Astro-Offset Einstellen
Hinweis: Wurde bei der Identifikation die PIN dreimal oder öfter falsch eingegeben, so wird zusätzlich die Seriennummer angezeigt, um evtl. die Super-PIN ermitteln zu können. Wenden Sie sich mit der Seriennummer an die Theben Hotline, um das Gerät zu entsperren. -
Seite 24: Display / Tasten Einstellen
10.5 Display / Tasten einstellen Die Einstellungen zum Display (Helligkeit, Grundhel- ligkeit) sowie zu den Tasten (Ton, Licht) können den Bedürfnissen angepasst werden. Display/Tasten • Betätigen Sie die Tasten um Display/Tasten Tastenton: Tastenlicht: zu wählen. Bestätigen Sie mit ok. Helligkeit: Grundhelligkeit: •... -
Seite 25: Kanal Einlernen / Zuordnen
11. Kanal einlernen / zuordnen Die Zuordnung der Teilnehmer an den Gruppenfunktio- nen ( G1 bis G3) wird direkt an den Modulen LUXOR 408 und LUXOR 409 vorgenommen. 11.1 Kanalzuordnung Hand/Automatik Es wird festgelegt, welche LUXOR 408 S / 409 S Geräte auf die Hand/Automatik Umschaltung reagieren. -
Seite 26: Kanalzuordnung Uhr
11.2 Kanalzuordnung Uhr Jedes LUXOR Gerät an der COM-Schnittstelle kann auf die Kanäle des Bedien- und Anzeigegeräts LUXOR 426 eingelernt werden. Damit wird die automatische zeitab- hängige Steuerung eines Schaltausgangs sichergestellt. Beispiel: Beim Bedien- und Anzeigegerät ist auf Kanal 1 eine Schaltzeit 100 % morgens um acht Uhr und eine Schaltzeit 0 % abends um fünf Uhr programmiert wor-... -
Seite 27: Kanal- Und Gruppennamen
12. Kanal- und Gruppennamen Die Namen der Kanäle und der Gruppen können auf individuelle Bedürfnisse angepasst werden. 12.1 Änderung von Kanalnamen In diesem Menü können die Kanäle der Uhr umbenannt werden. Die Kanalnamen können maximal 8 Zeichen lang sein. Gehen Sie wie folgt vor, um einen Kanal umzubenennen: Kanalnamen •... -
Seite 28: Favoritenseiten
13. Favoritenseiten Die Favoritenseite ist diejenige Seite, die standardmäßig angezeigt wird, wenn das Gerät mindestens 70 Sekun- den lang nicht bedient wurde. Favoritenseite Bei Betätigung der ▲▼ Tasten kann die gewünschte Uhrzeit Hand / Automatik Seite durch entsprechende Platzierung des Auswahlbal- Gruppensteuerung kens angewählt werden. -
Seite 29: Umschaltung Hand / Automatik
14. Umschaltung Hand / Automatik Getrennt für die Uhr und für die Sensorik kann eine Rück- stellzeit von Hand auf Automatik eingestellt werden. Um die eingestellte Uhrzeit wird automatisch vom Hand- in den Automatikbetrieb geschaltet. Hand/Automatik Gehen Sie wie folgt vor, um eine Rückstellzeit von Hand auf Automatik einzustellen: 2 3 : •... -
Seite 30: Menü System
15. Menü System Angezeigt werden die Seriennummer und die Software- Version (jeweils linksbündig). Bei Eintritt in das Menü wird der Auswahlbalken aus Sicherheitsgründen auf „Zurück“ gesetzt. Während der Zeitdauer des Programmlöschens bzw. des Setzens der Werkseinstellung verschwindet der Auswahl- balken und die Tasten sind blockiert. 15.1 Auf Werkseinstellungen zurücksetzen Bei Bestätigung von „Werkseinstellung“... -
Seite 31: Was Ist, Wenn
Service Hotline. von allen Geräten unterstützt. 16.1 Beschreibung des Verhaltens Beachten Sie, dass das Bedien- und Anzeigegerät LUXOR 426 und das Uhren-Modul LUXOR 414 auf keinen Fall gleichzeitig auf dem selben Bus betrieben werden dürfen! Art des Fehlers Verhalten / Reaktion... -
Seite 32: Technische Daten
17. Technische Daten Versorgungsspannung ~230 V, 50 Hz, +10 % -15 % Spannung Bus 11 V (DC) kein SELV ! Busanschluss Busklemme Busleitung KNX-Busleitung Typ YCYM oder Y(ST)Y; Telekommunikationsleitung J-Y(ST)Y Anschlussklemmen max. Ø 1,5 mm2 Leistungsaufnahme aus Netz 2,4 VA Betriebstemperatur –5 °C bis +45 °C Schutzart... -
Seite 33: Serviceadresse / Hotline
18. Serviceadresse / Hotline Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Hotline Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Addresses, tephone numbers etc.
