Schritte

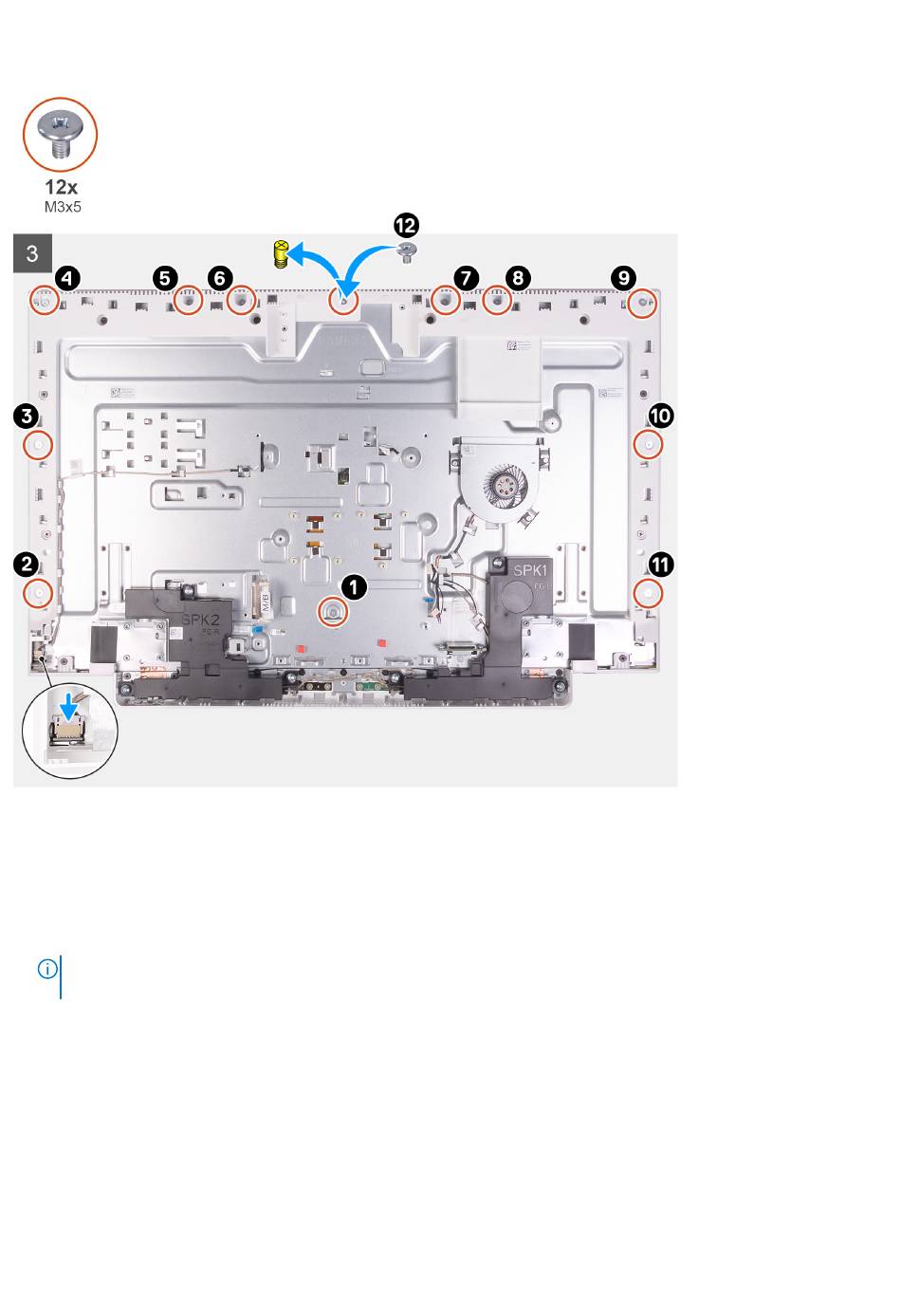

1. Richten Sie den Bildschirm an den Steckplätzen der Grundplatte der Bildschirmbaugruppe aus.
2. Führen Sie die Kabel der Bildschirmhintergrundbeleuchtung, des Touchscreens und des Bildschirms durch die Schlitze auf der
Grundplatte der Bildschirmbaugruppe.
3. Legen Sie die Grundplatte der Bildschirmbaugruppe mit dem Bildschirm nach unten auf eine saubere und ebene Fläche.
4. Bringen Sie die 11 Schrauben (M3x5) wieder an, mit denen der Bildschirm an der Grundplatte der Bildschirmbaugruppe befestigt wird.
ANMERKUNG:
Die Schrauben, mit denen der mittlere Rahmen und der Bildschirm an der Grundplatte der Bildschirmbaugruppe
befestigt werden, sind silber und mit „LCD" um die Schraubenbohrungen gekennzeichnet.
5. Entfernen Sie die Madenschraube vom Bildschirm.
6. Bringen Sie die Schraube (M3x5) wieder an, mit der der Bildschirm an der Grundplatte der Bildschirmbaugruppe befestigt wird.
Nächste Schritte
1. Bauen Sie die
Hauptplatine
2. Bringen Sie die
Abdeckung der Systemplatine
3. Installieren Sie das Festplattenlaufwerk.
4. Installieren Sie den Ständer.
5. Bringen Sie die
untere Abdeckung
6. Bringen Sie die
rückseitige Abdeckung
56
Entfernen und Einbauen von Komponenten
ein.
an.
an.
wieder an.
