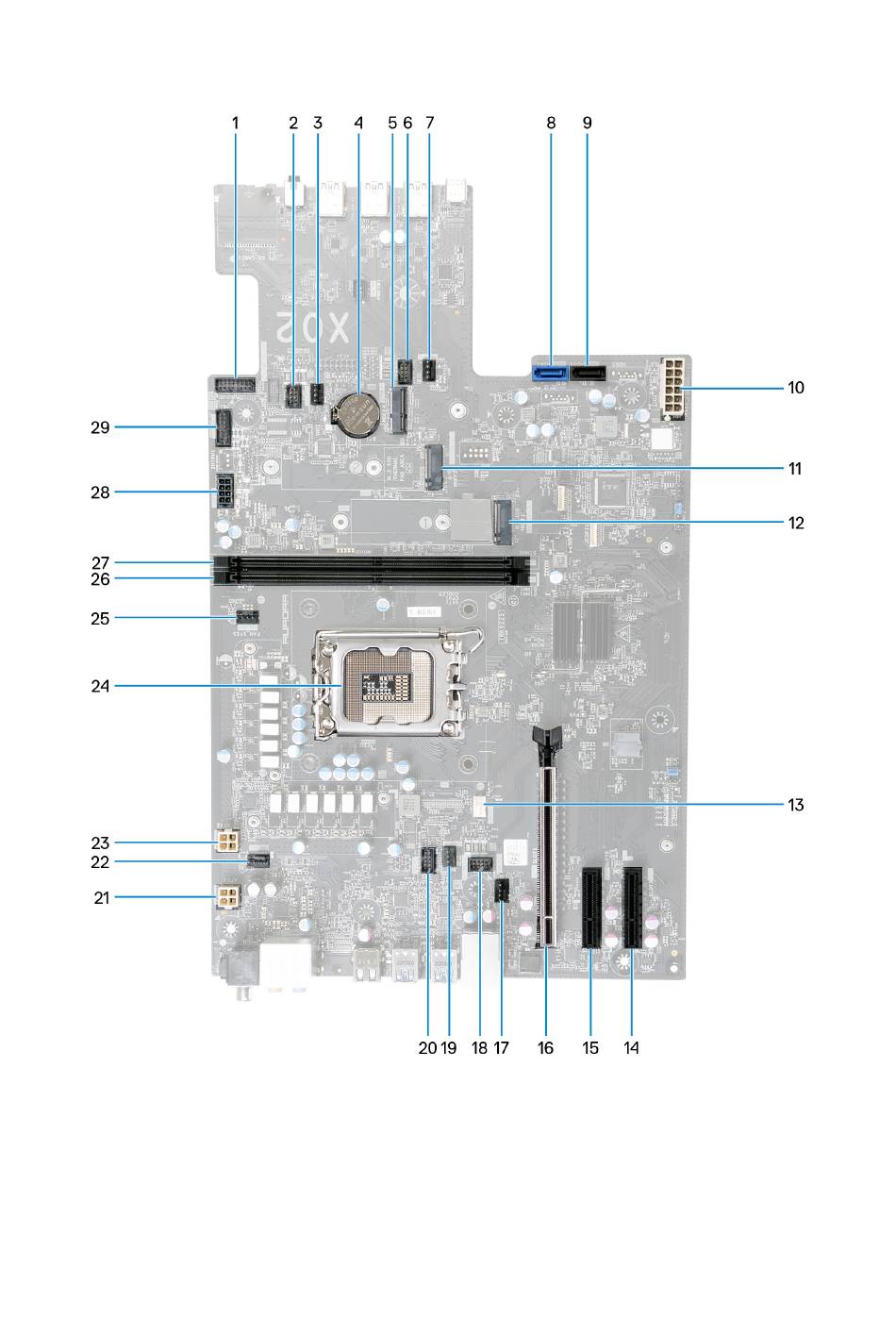

Komponenten der Hauptplatine

1. Kabel der vorderen I/O-Leiste
3. Oberer vorderer Gehäuseanschluss (FAN_SYS3)
5. Wireless-Kartensteckplatz
7. Anschluss des unteren vorderen Gehäuselüfters (FAN_SYS2) 8. SATA 6 Gbit/s Laufwerksanschluss (HDD1)
9. SATA 6 Gbit/s Laufwerksanschluss (HDD2)
11. SSD-Steckplatz (M.2 PCIe SSD-1)
13. Anschluss für Luftkühlungslüfter (FAN CPU)
2. SYSFAN_LED3-Anschluss
4. Knopfzellenbatterie
6. SYSFAN_LED2-Anschluss
10. Netzteilanschluss (ATX1)
12. SSD-Steckplatz (M.2 PCIe SSD-0)
14. PCI-Express x4-Kartensteckplatz (SLOT3)
