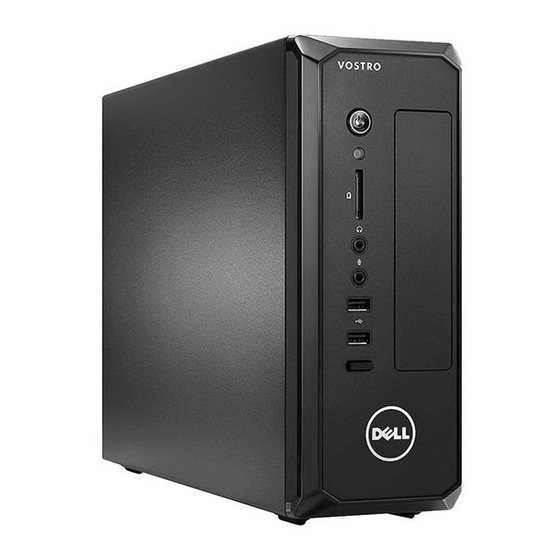

Dell Vostro 270s
Benutzerhandbuch
Vorschriftenmodell: D06S
Vorschriftentyp: D06S001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Vostro 270s

  • Seite 1 Dell Vostro 270s Benutzerhandbuch Vorschriftenmodell: D06S Vorschriftentyp: D06S001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................6 Nach der Arbeit an Komponenten im Inneren des Computers Kapitel 2: Entfernen und Einbauen von Komponenten.............7 ............................7 Empfohlene Werkzeuge ............................7...
  • Seite 4 Zuweisen eines System- und Setup-Kennworts ..........34 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts ......................35 Deaktivieren eines Systemkennworts Kapitel 4: Diagnostics (Diagnose)....................37 ..37 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 5: Technische Daten.......................39 Kapitel 6: Kontaktaufnahme mit Dell..................43...
  • Seite 5: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Ausschalten Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
  • Seite 7: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 8: Einbauen Der Abdeckung

    Einbauen der Abdeckung Richten Sie die Abdeckung entlang ihrer Halterungen am Gehäuse aus und schieben Sie die Abdeckung in ihre ursprüngliche Position. Ziehen Sie die Schrauben fest, um die Abdeckung am Computer zu befestigen. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter...
  • Seite 9: Anbringen Der Frontverkleidung

    Anbringen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontblende einrasten zu lassen. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 10: Einbauen Der Lüfterverkleidung

    Einbauen der Lüfterverkleidung Positionieren Sie die Lüfterverkleidung über der Prozessorlüfter- und Kühlkörperbaugruppe. Drücken Sie auf die Lüfterverkleidung bis die Halterungen der Lüfterverkleidung einrasten. Bringen Sie die Abdeckung an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . Entfernen des Laufwerkträgers Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 11 Entfernen Sie die Schrauben, mit denen der Laufwerkträger befestigt ist, und heben Sie den Laufwerkträger an, um ihn aus dem Computer zu entfernen.
  • Seite 12: Einbauen Des Laufwerkträgers

    Einbauen des Laufwerkträgers Ziehen Sie die Schrauben fest, um den Laufwerkträger am Computer zu befestigen. Verbinden Sie das Datenkabel und das Stromkabel mit der Rückseite des Festplattenlaufwerks und dem optischen Laufwerk. Einbau von: a) Frontverkleidung b) Lüfterverkleidung c) Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 13: Entfernen Des Festplattenlaufwerks

    Ziehen Sie die Schrauben an, um das optische Laufwerk am Laufwerkträger zu befestigen. Einbau von: a) Laufwerkträger b) Frontverkleidung c) Lüfterverkleidung d) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 14: Entfernen Der Erweiterungskarte

    b) Frontverkleidung c) Lüfterverkleidung d) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie: a) Abdeckung.
  • Seite 15: Einsetzen Der Knopfzellenbatterie

    b) Lüfterverkleidung c) Laufwerkträger Drücken Sie den Entriegelungsriegel von der Batterie weg, damit sie herausspringt und nehmen Sie die Knopfzelle aus dem Computer. Einsetzen der Knopfzellenbatterie Stecken Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine. Drücken Sie die Knopfzellenbatterie nach unten, bis der Entriegelungsriegel zurück in seine Position springt und die Batterie fixiert.
  • Seite 16: Entfernen Des Betriebsschalters

    Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Betriebsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie: a) Abdeckung b) Lüfterverkleidung c) Frontverkleidung d) Laufwerkträger Trennen Sie das Betriebsschalterkabel von der Systemplatine und entfernen Sie die Kabel aus ihren Kabelführungskanälen.
  • Seite 17: Einbauen Der Kühlkörperbaugruppe

    Einbauen der Kühlkörperbaugruppe Richten Sie die unverlierbaren Schrauben an der Kühlkörperbaugruppe mit den Schraubenöffnungen auf der Systemplatine aus. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. Schließen Sie das Lüfterkabel an die Systemplatine an. Einbau von: a) Lüfterverkleidung.
  • Seite 18 Entfernen Sie die Kabel der E/A-Leiste aus den Kabelführungskanälen am Gehäuse. Entfernen Sie die Schraube, mit der die E/A-Leiste an der Frontblende befestigt ist, und schieben Sie die E/A-Leiste zur Seite und ziehen Sie sie aus der Frontblende.
  • Seite 19: Anbringen Der E/A-Leiste

    Anbringen der E/A-Leiste Führen Sie die E/A-Leiste in den Steckplatz auf der Frontblende ein. Verschieben Sie die E/A-Leiste, um sie mit den Schraubenbohrung der Frontblende auszurichten. Ziehen Sie die Schraube fest, um die E/A-Leiste an der Frontblende zu befestigen. Führen Sie die Kabel der E/A-Leiste durch die Kabelführungskanäle am Gehäuse. Verbinden Sie die Kabel der E/A-Leiste mit der Systemplatine.
  • Seite 20: Einbauen Des Prozessors

    Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Schließen Sie die Prozessorabdeckung. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Einbau von: a) Kühlkörperbaugruppe b) Lüfterverkleidung...
  • Seite 21: Komponenten Der Systemplatine

    Komponenten der Systemplatine Abbildung 1. Komponenten der Systemplatine...
  • Seite 22: Einbauen Der Systemplatine

    1. Anschluss für Netzschalter 10. CPU-Sockel 2. Knopfzellenbatterie 11. Prozessorlüfteranschluss 3. SATA-Anschlüsse 12. DDR DIMM-Speichersteckplätze (2) 4. Kennwort-Reset-Jumper 13. 24-poliger ATX-Netzanschluss 5. Audioanschluss der Frontblende 14. USB-Anschluss auf der Vorderseite 6. PCI Express x16-Steckplatz 15. USB-Anschluss auf der Vorderseite 7. Mini-Card-Steckplatz 16.
  • Seite 23: Einbauen Des Netzteils

    Einbauen des Netzteils Schieben Sie das Netzteil in Richtung der Gehäuserückseite. Richten Sie die Schraubenbohrungen am Netzteil mit den Schraubenbohrungen am Gehäuse aus. Ziehen Sie die Schrauben fest, mit denen das Netzteil am Gehäuse befestigt ist. Folgendes einbauen: a) Systemplatine b) Prozessor c) Lüfter und Kühlkörper d) Erweiterungskarte...
  • Seite 25: Kapitel 3: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...
  • Seite 26: System-Setup-Übersicht

    Rufen Sie das System-Setup-Programm auf Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Wenn das blaue DELL-Logo angezeigt wird, warten Sie auf die F2-Eingabeaufforderung. Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. ANMERKUNG: Die Aufforderung zum Drücken von F2 bedeutet, dass die Tastatur initialisiert wurde. Diese Eingabeaufforderung kann sehr rasch erfolgen.
  • Seite 27: System-Setup-Bildschirme

    ANMERKUNG: Nicht alle im Optionsfeld aufgeführten Einstellungen können geändert werden. Function Keys (Funktionstasten) — Dieses Feld wird unter Dell Diagnostics angezeigt und enthält die Tasten und deren Funktionen im aktiven System-Setup-Feld. Mit den folgenden Tastenkombinationen können Sie durch die System-Setup-Bildschirme navigieren: Tabelle 3.
  • Seite 28: System-Setup-Optionen

    Tastenkombination Aktion < F10 > Speichern der aktuellen Konfiguration und Beenden des System-Setups. System-Setup-Optionen Tabelle 4. Main (Haupteinstellungen) System Information Zeigt die Nummer des Computermodells an. BIOS Version Zeigt die BIOS-Version an. Build Date Zeigt das Herstellungsdatum des System-BIOS an. System Date Legt das Datum für den internen Kalender fest.
  • Seite 29 CPU Configuration (CPU-Konfiguration) CPU XD Support Aktiviert oder deaktiviert die CPU-XD- Default: Enabled (Standardeinstellung: Funktion. Aktiviert) Intel Virtualization Technology Aktiviert oder deaktiviert die Intel- Default: Enabled (Standardeinstellung: Virtualisierungs-Funktion. Aktiviert) Intel SpeedStep Aktiviert oder deaktiviert die Intel- Default: Enabled (Standardeinstellung: SpeedStep-Funktion. Aktiviert) CPU C6 Report Aktiviert oder deaktiviert das Senden...
  • Seite 30: Exit (Beenden)

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers.
  • Seite 31: Löschen Eines Vergessenen Kennworts

    Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus; Klicken Sie auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern.
  • Seite 32: Löschen Des Cmos

    13. Bringen Sie die Lüfterverkleidung an. 14. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . 15. Folgen Sie den Anweisungen unter 16. Schalten Sie den Computer ein. 17. Weisen Sie über das System-Setup ein neues System- oder Setup-Kennwort zu. Löschen des CMOS Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 33: System- Und Setup-Kennwort

    15. Entfernen Sie die Lüfterverkleidung. 16. Entfernen Sie die Frontverkleidung. 17. Entfernen Sie den Laufwerkträger. 18. Stecken Sie den Jumper wieder auf die Stifte 2 und 3. 19. Bauen Sie den Laufwerkträger ein. 20. Bringen Sie die Frontverkleidung an. 21. Bringen Sie die Lüfterverkleidung an. 22.
  • Seite 34: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene Systemkennwort und das Setup-Kennwort gelöscht Das Systemkennwort muss dann für eine Anmeldung am System nicht mehr angegeben werden. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste <F2>. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security (Systemsicherheit) aus und drücken Sie die <Eingabetaste>.
  • Seite 35: Deaktivieren Eines Systemkennworts

    ANMERKUNG: Wenn Sie das System- und/oder Setup-Kennwort ändern, geben Sie das neue Kennwort erneut ein, wenn Sie dazu aufgefordert werden. Wenn Sie das System- und/oder Setup-Kennwort löschen, bestätigen Sie den Löschvorgang, wenn Sie dazu aufgefordert werden. Drücken Sie die <Esc>-Taste, und eine Meldung fordert Sie zum Speichern der Änderungen auf. Drücken Sie auf <Y>, um die Änderungen zu speichern und das System-Setup-Programm zu verlassen.
  • Seite 37: Kapitel 4: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 39: Kapitel 5: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen.
  • Seite 40 Speicher Speicher (Maximum) 16 GB Tabelle 11. Video Video Grafikcontroller Integriert Intel HD-Grafikkarte Separat eine PCI Express-Grafikkarte (x16) mit einfacher Baubreite und voller Baulänge. Videospeicher Integriert 64 MB Separat 1 GB separater Videospeicher ANMERKUNG: Der verfügbare Videospeicher ist von der Grafikkarte abhängig, die im Computer installiert ist. Tabelle 12.
  • Seite 41 Tabelle 14. Audio Audio integriertes Intel High-Definition-Audio Controller Realtek ALC662VD Tabelle 15. Laufwerke Laufwerke Extern zugänglich ein 5,25-Zoll-Laufwerkschacht für ein Blu-ray Disc- Kombigerät (optional), einen Blu-ray Disc Writer (optional) oder DVD+/-RW Intern zugänglich ein 3,5-Zoll-Laufwerkschacht für SATA-Festplatten ein SATA-SSD-Laufwerk (optional) Tabelle 16.
  • Seite 42 Umgebungsbedingungen Relative Luftfeuchtigkeit: 20 % bis 80 % (nicht kondensierend) Zulässige Erschütterung: Betrieb 0,25 g Effektivbeschleunigung (GRMS) Nicht in Betrieb 2,20 g Effektivbeschleunigung (GRMS) Zulässige Stoßeinwirkung: Betrieb 40 g für 2 ms bei einer Geschwindigkeitsänderung von 51 cm/s Nicht in Betrieb 5 g für 26 ms bei einer Geschwindigkeitsänderung von 813 cm/s Höhe über NN:...
  • Seite 43: Kapitel 6: Kontaktaufnahme Mit Dell

    Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie. Wenn Sie kein US-Kunde sind, wählen Sie unten auf support.dell.com ihren Ländercode aus oder wählen Sie All (Alle), um weitere Auswahlmöglichkeiten anzuzeigen. Klicken Sie je nach Bedarf auf den entsprechenden Service- oder Support-Link.
