Pripevnite zátku (plastový pás) ku káblu na vnútornej strane výsuvného otvoru.
• Pri použití spojovacej skrinky
✓ Pripravte voliteľnú zabudovanú spojovaciu skrinku dodávanú na mieste.
✓ Kábel veďte cez potrubie v stene.
✓ Pripojte kábel príslušenstva k káblu dodávanému v teréne spájkovaním.
Izolujte spojovaciu časť páskou. (G)
✓ Pripevnite držiak k spojovacej skrinke pomocou skrutiek M4.
3. Pripojte telo ovládača k namontovanému držiaku konzoly. Pri pripájaní dávajte
pozor, aby ste kábel nepriškripli.
4. Po inštalácii odlepte ochrannú fóliu z LCD obrazovky. (viii)
3. ELEKTROINŠTALÁCIA
!
NEBEZPEČENSTVO
Počas práce na elektrickej inštalácii vždy vypnite napájanie vnútornej jednotky. Prevádzka
elektrických rozvodov pri zapnutom napájaní môže poškodiť dosky plošných spojov vnútornej
jednotky a diaľkového ovládača.

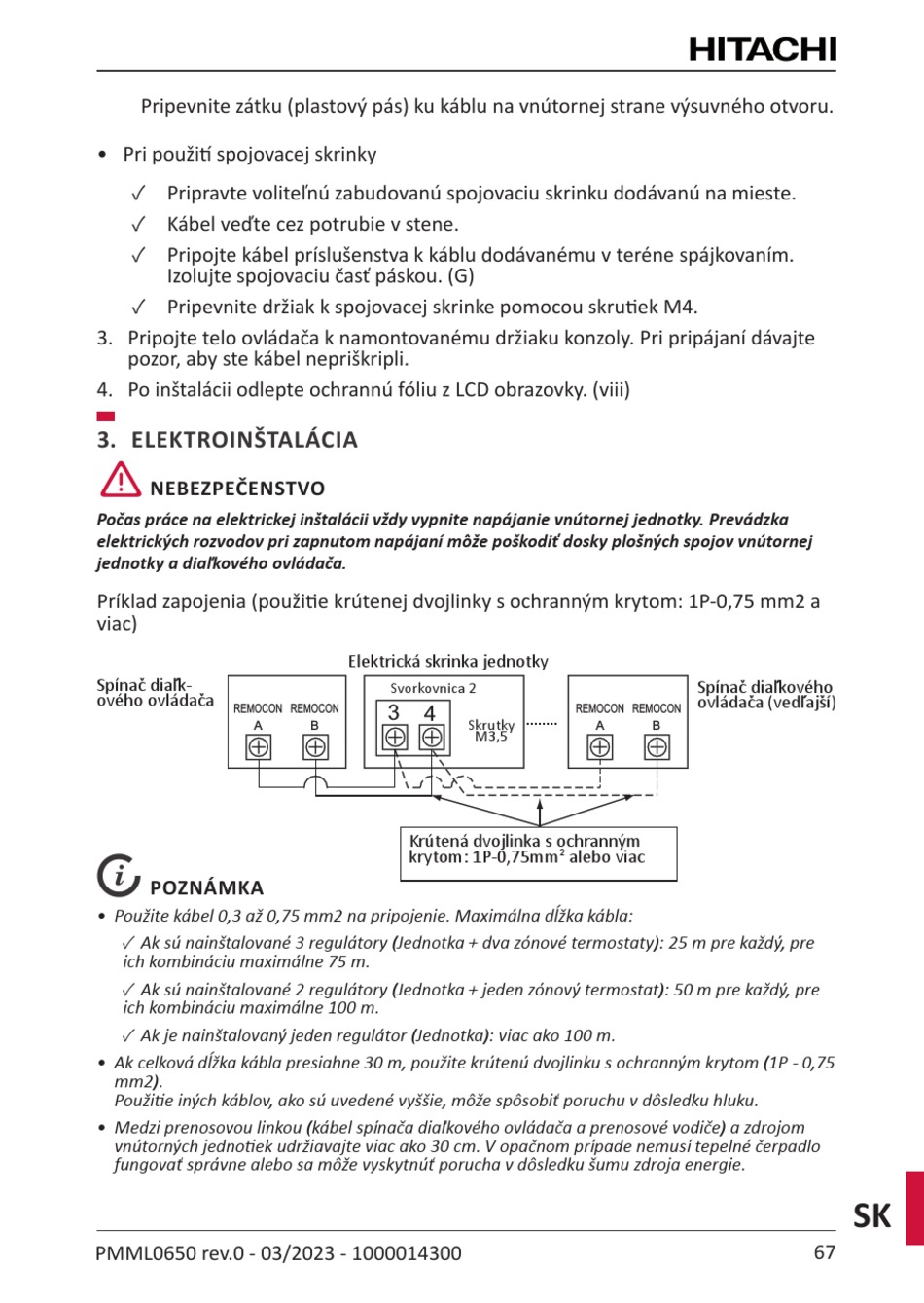

Príklad zapojenia (použitie krútenej dvojlinky s ochranným krytom: 1P-0,75 mm2 a
viac)
Spínač diaľk-
ového ovládača
REMOCON
A
POZNÁMKA
• Použite kábel 0,3 až 0,75 mm2 na pripojenie. Maximálna dĺžka kábla:
✓ Ak sú nainštalované 3 regulátory (Jednotka + dva zónové termostaty): 25 m pre každý, pre
ich kombináciu maximálne 75 m.
✓ Ak sú nainštalované 2 regulátory (Jednotka + jeden zónový termostat): 50 m pre každý, pre
ich kombináciu maximálne 100 m.
✓ Ak je nainštalovaný jeden regulátor (Jednotka): viac ako 100 m.
• Ak celková dĺžka kábla presiahne 30 m, použite krútenú dvojlinku s ochranným krytom (1P - 0,75
mm2).
Použitie iných káblov, ako sú uvedené vyššie, môže spôsobiť poruchu v dôsledku hluku.
• Medzi prenosovou linkou (kábel spínača diaľkového ovládača a prenosové vodiče) a zdrojom
vnútorných jednotiek udržiavajte viac ako 30 cm. V opačnom prípade nemusí tepelné čerpadlo
fungovať správne alebo sa môže vyskytnúť porucha v dôsledku šumu zdroja energie.
PMML0650 rev.0 - 03/2023 - 1000014300
Elektrická skrinka jednotky
Svorkovnica 2
3
REMOCON
4
B
Krútená dvojlinka s ochranným
krytom: 1P-0,75mm
REMOCON
REMOCON
Skrutky
A
M3,5
alebo viac
2
Spínač diaľkového
ovládača (vedľajší)
B
67
