Målskitse - Skov DA 1200 Montageanleitung

6
1 Målskitse
344

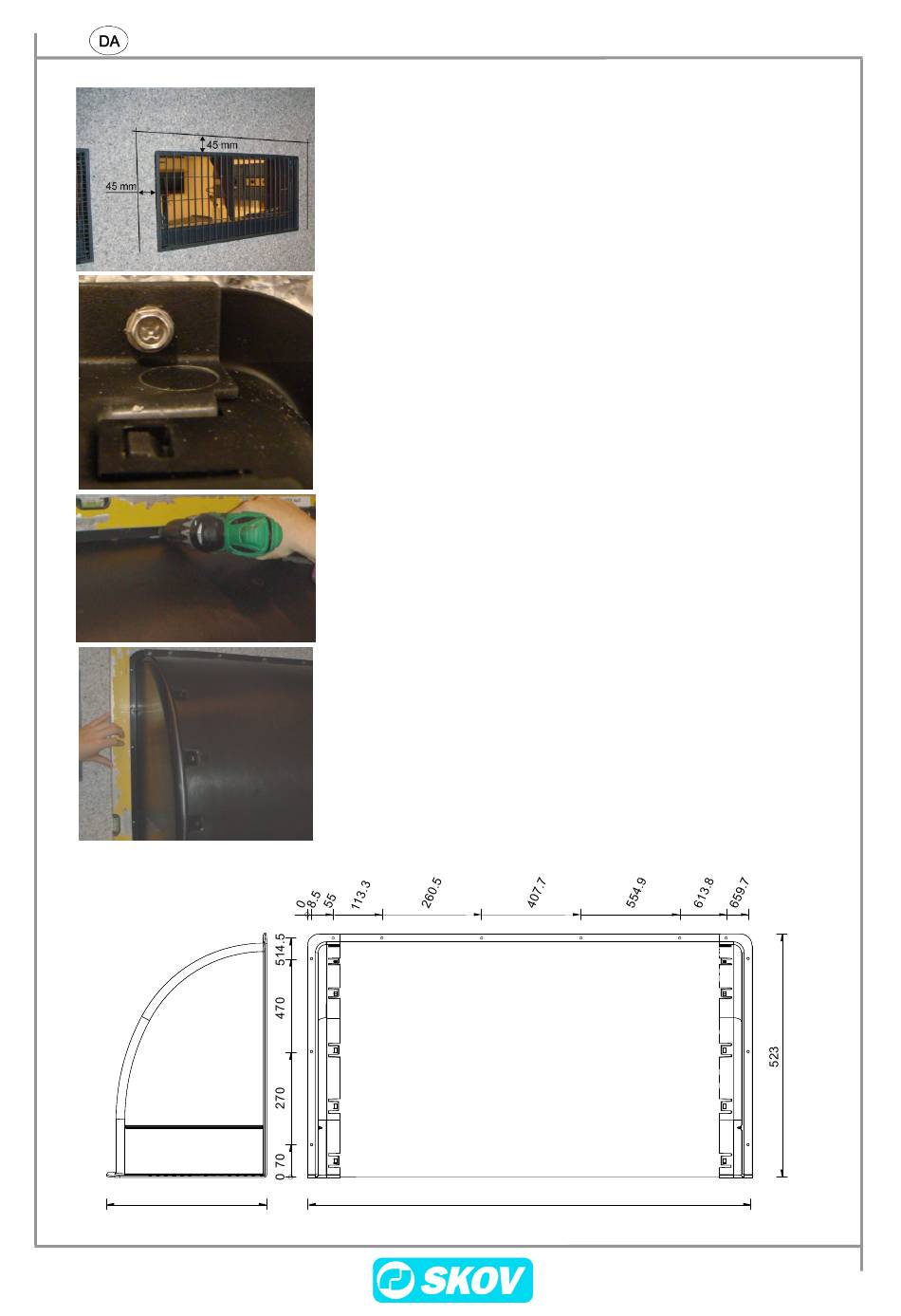

Figur 2: DA 1200 målskitse
Marker en montagelinje 45 mm fra eksisterende ventil.
Huller bores efter målskitse, Figur 2: DA 1200 målskitse.
(Ved nogle vægtyper kan selvskærende skruer anvendes)
Start med at skrue en skrue i, der hvor kanten af midtersektionen
og siden ligger oven på hinanden.
Brug et vaterpas for at være sikker på, at vægventilkappen sidder
lige.
Brug vaterpas til siderne for at sikre en god finish.
Sæt skruer i alle skruehullerne.
DA 1200 inlet cover
Montagevejledning
668.2
