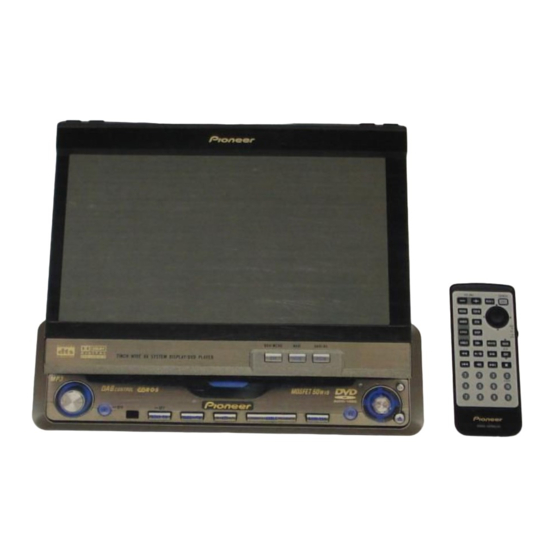

Pioneer AVH-P7500DVD Installationsanleitung
Vorschau ausblenden Andere Handbücher für AVH-P7500DVD:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34
AVH-P7500DVD
This product conforms to new cord colors.
Los colores de los cables de este producto se confor-
man con un nuevo código de colores.
Dieses Produkt entspricht den neuen kabelfarben.
Le code de couleur des câbles utilisé pour ce produit est
nouveau.
Questo prodotto è conforme ai nuovi codici colori.
De kleuren van de snoeren van dit toestel zijn gewijzigd.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pioneer AVH-P7500DVD

  • Seite 1 AVH-P7500DVD This product conforms to new cord colors. Los colores de los cables de este producto se confor- man con un nuevo código de colores. Dieses Produkt entspricht den neuen kabelfarben. Le code de couleur des câbles utilisé pour ce produit est nouveau.
  • Seite 34 Anschließen der Einheiten ...... 1 Anschluß des Systems ........3 VORSICHT: Anschluß des Betriebsstromkabels (1) ....4 • PIONEER rät nachdrücklich davon ab, Anschluß des Betriebsstromkabels (2) ....5 das Display eigenhändig einzubauen Bei Anschluß an einen im Handel oder zu warten, da hierbei die erhältlichen Leistungsverstärker ....
  • Seite 35 Hinweis: Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens • Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie anschließen (max. 300 mA, 12 V und negativer Erdung (Minuspol an Masse) Gleichspannung). Wenn der Wagen mit einer ausgelegt. Prüfen Sie vor dem Einbau in ein Fensterantenne ausgestattet ist, an die Wohnmobil, einen Lastwagen oder Bus die Antennenverstärker-Stromversorgungsklemme...
  • Seite 36: Anschließen Der Einheiten

    Anschließen der Einheiten Anschluß des Systems Gelb 40 cm 15 cm 26-Pin-Kabel Schwarz Navigationseinheit (z.B. AVIC-900DVD) Violett (getrennt erhältlich) Dieses Produkt 30-Pin-Kabel (mitgeliefert) Blau Antennenkabel (mitgeliefert) IP-BUS-Eingang Violett (Blau) Hideaway-Einheit (mitgeliefert) Antennenbuchse 21-Pin-Kabel (mitgeliefert) Schwarz 10 cm Blau Auto-EQ&TA-Mikrofonbuchse Siehe Bedienungsanleitung. 15 cm AV-BUS-Eingang (Blau) IP-BUS-Kabel...
  • Seite 37: Anschluß Des Betriebsstromkabels (1)

    Anschluß des Betriebsstromkabels (1) Hideaway-Einheit Sicherungshalter Gelb An eine Stromversorgung anschließen, die unabhängig vom Zündschloß immer Strom führt. Schwarz (Erdung) An die Karosserie (Metallteil) anschließen. Schwarz ≠ Mittellautsprecher Schwarz/weiß Abb. 3...
  • Seite 38: Anschluß Des Betriebsstromkabels (2)

    Anschließen der Einheiten Anschluß des Betriebsstromkabels (2) Hinweis: Je nach Art des Fahrzeugs besitzen 3* und 5* u.U. unterschiedliche Funktionen. In einem solchen Fall 2* mit 5* und 4* mit 3* verbinden. Dieses Produkt Verbinden Sie Leitungen derselben Farbe miteinander. Kappe (1*) Wenn dieser Steckverbinder Sicherungshalter...
  • Seite 39 Siehe Abschnitt “Bei Verbindung Violett/weiß mit einer Rückwärtskamera”. Gelb/Schwarz Bei Verwendung eines Zellulartelefons dieses über die Audio Mute-Leitung des Zellulartelefons anschließen. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen. Anschlußmethode Klemmen Sie das 2. Fest mit einer Kabel fest. Nadelzange einklemmen.
  • Seite 40: Bei Anschluß An Einen Im Handel Erhältlichen Leistungsverstärker

    Anschließen der Einheiten Bei Anschluß an einen im Handel erhältlichen Leistungsverstärker Mittelausgang (CENTER OUTPUT) 23 cm Subwoofer-Ausgang Dieses Produkt (SUBWOOFER OUTPUT) 23 cm Ausgang für hintere Zusatzlautsprecher (REAR OUTPUT) 15 cm Rauschfilter (klein) Ausgang für vorderen Kabelbinder Zusatzlautsprecher (FRONT OUTPUT) 15 cm Blau/weiß...
  • Seite 41 Leistungsverstärker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) RCA-Kabel (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) System-Fernbedienung Links Recht Vorderer Vorderer Zusatzlaut- Zusatzlaut- sprecher sprecher Hinterer Hinterer Zusatzlaut- Zusatzlaut- sprecher sprecher Subwoofer Mittellautsprecher Bei Gebrauch des optionalen Verstärkers diese Anschlüsse vornehmen. Abb.
  • Seite 42: Bei Verbindung Mit Einer Rückwärtskamera

    Anschließen der Einheiten Bei Verbindung mit einer Rückwärtskamera Bei Gebrauch dieses Produkts mit einer Rückwärtskamera ist automatische Umschaltung auf Video von dieser Kamera möglich, wenn der Rückwärtsgang (Schaltposition REVERSE (R)) eingelegt wird. Hideaway-Einheit Dieses Produkt RCA-Kabel (getrennt erhältlich) Wir empfehlen den Gebrauch einer Kamera, Rückwärtskamera die spiegelverkehrte Bilder...
  • Seite 43: Bei Anschluß Von Externer Video-Komponente Und Display

    Bei Anschluß von externer Video-Komponente und Display Zu Audio-Ausgängen Externe Video- Komponente (getrennt erhältlich) Zu Video-Ausgang RCA-Kabel (getrennt erhältlich) Hideaway-Einheit RCA-Kabel (getrennt erhältlich) Zu Audio-Eingängen Display mit RCA-Eingangsbuchsen Zu Video-Eingang Abb. 7 • Bei Anschluß der externen Video-Komponente muß AV INPUT im SETUP gewählt werden.
  • Seite 44: Anbringen Der Rauschfilter

    Anschließen der Einheiten Anbringen der Rauschfilter Um Störungen zu vermeiden, ist auf richtigen Gebrauch der mitgelieferten Rauschfilter zu achten. Dieses Produkt Rauschfilter (groß) Rauschfilter (groß) Rauschfilter Kabelbinder (klein) Kabelbinder Kabelbinder Rauschfilter Lautsprecher (groß) zuleitungen Andere Leitungen als Lautsprecherleitungen Hideaway-Einheit Rauschfilter (klein) Rauschfilter (groß)
  • Seite 45: Einbauverfahren

    Einbauverfahren Hinweis: • Damit richtige Wärmeableitung bei diesem • Schließen Sie vor dem Einbau die Leitungen Produkt gewährleistet ist, darf dessen vorübergehend an und stellen Sie sicher, das alles Kühllüfterseite auf keinen Fall blockiert werden. richtig angeschlossen ist und das Gerät und das •...
  • Seite 46: Montage Der Hideaway-Einheit

    Einbauverfahren Montage der Hideaway-Einheit DIN-Vorder/Rückmontage Dieses Produkt kann entweder von “vorne” (konventionelle DIN- Montage mit Halterungen Vordermontage) oder von “hinten” (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des Chassis) richtig installiert werden. Schneidschraube (4 × 12 mm) Einzelheiten entnehmen Sie bitte den im folgenden dargestellten Installationsverfahren.
  • Seite 47: Din-Vordermontage

    DIN-Vordermontage 2. Bauen Sie die Einheit in das Armaturenbrett ein. (Abb. 14) Den Halter in das Armaturenbrett einsetzen, Einbau mit der Gummibuchse dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und 1. Bestimmen Sie die Position der diese biegen. Seitenhalterungen.
  • Seite 48: Din-Rückmontage

    Einbauverfahren DIN-Rückmontage • Bei Montage an einer Stelle mit begrenzter Installationshöhe ver- wenden Sie die folgenden Installation unter Gebrauch der Schraubenöffnungen. In diesem Fall bringen Sie Abdeckband an vom Gewindebohrungen an der Seite Armaturenbrett vorstehenden Teilen dieses Produkts • Anbringen dieses Produkts an die Abdeckband Werks-Radiomontagehalterung.
  • Seite 49: Anbringen Der Frontplatte

    Anbringen der Frontplatte Wenn Sie die Funktion zum Abnehmen und Anbringen der Frontplatte nicht verwenden wollen, so fixieren Sie die Frontplatte mit den mitgelieferten Befestigungsschrauben an dieser Einheit. • Nachdem Sie die Frontplatte abgenommen haben, befestigen Sie sie mit den Befestigungsschrauben an der Einheit.
