Attention !
Risques de dommages matériels en cas
d'erreur de manipulation !
Seuls les contacts de commande externes
sont compatibles.
▶
Raccordez les contacts de commande ex-
terne uniquement sur des contacts libres
de potentiel.
▶
Ne raccordez surtout pas de câbles sous
tension.
▶
Démontez le capot de protection. (→ page 70)
▶
Retirez le cache de protection noir du circuit imprimé.
▶
Branchez le câble de l'installation photovoltaïque sur le
bornier (1) du circuit imprimé.
▶
Si le régulateur de l'installation photovoltaïque comporte
deux contacts de commande, branchez-les sur les bor-
niers (1) et (2) du circuit imprimé, voir « Schéma élec-
trique du boîtier électrique » en annexe.
–
Bornier (1): niveau inférieur de l'énergie électrique
produite par l'installation photovoltaïque.
–
Bornier (2): niveau supérieur de l'énergie électrique
produite par l'installation photovoltaïque.
6

Mise en service

6.1 Remplissage du circuit d'eau chaude
sanitaire
Remarque
Le ballon doit toujours être rempli en eau avant
d'activer la résistance électrique. Dans le cas
contraire, l'élément sera endommagé et la garan-
tie annulée.
1. Débranchez le produit du secteur.
2. Ouvrez le point de puisage d'eau chaude sanitaire de
l'installation situé le plus haut.
3. Ouvrez le robinet d'arrêt en amont du groupe de sécu-
rité de l'entrée d'eau froide.
4. Remplissez le ballon d'eau chaude sanitaire jusqu'à ce
que l'eau s'écoule par le point de puisage situé le plus
haut.
5. Fermez le point de puisage d'eau chaude sanitaire.
6.2 Établissement de l'alimentation électrique
Attention !
Risques de dommages matériels en cas
de tension excessive !
Une tension secteur supérieure à 253 V
risque d'endommager irrémédiablement les
composants électroniques.
▶
Assurez-vous que la tension nominale du
réseau est bien de 230 V.
8000015883_00 Notice d'installation et de maintenance
Attention !
Risque de dommages matériels en cas de
surchauffe !
Le produit n'est autorisé à fonctionner qu'à
condition que le ballon d'eau chaude sani-
taire soit plein.
▶
Vérifiez que le ballon d'eau chaude sani-
taire est plein et que l'air a été purgé avant
d'établir l'alimentation électrique.
▶
Branchez le câble secteur de façon fixe à l'alimentation
électrique via un dispositif de séparation électrique omni-
polaire déconnectable (par exemple disjoncteur de pro-
tection).
6.3

Mise en marche du produit

1

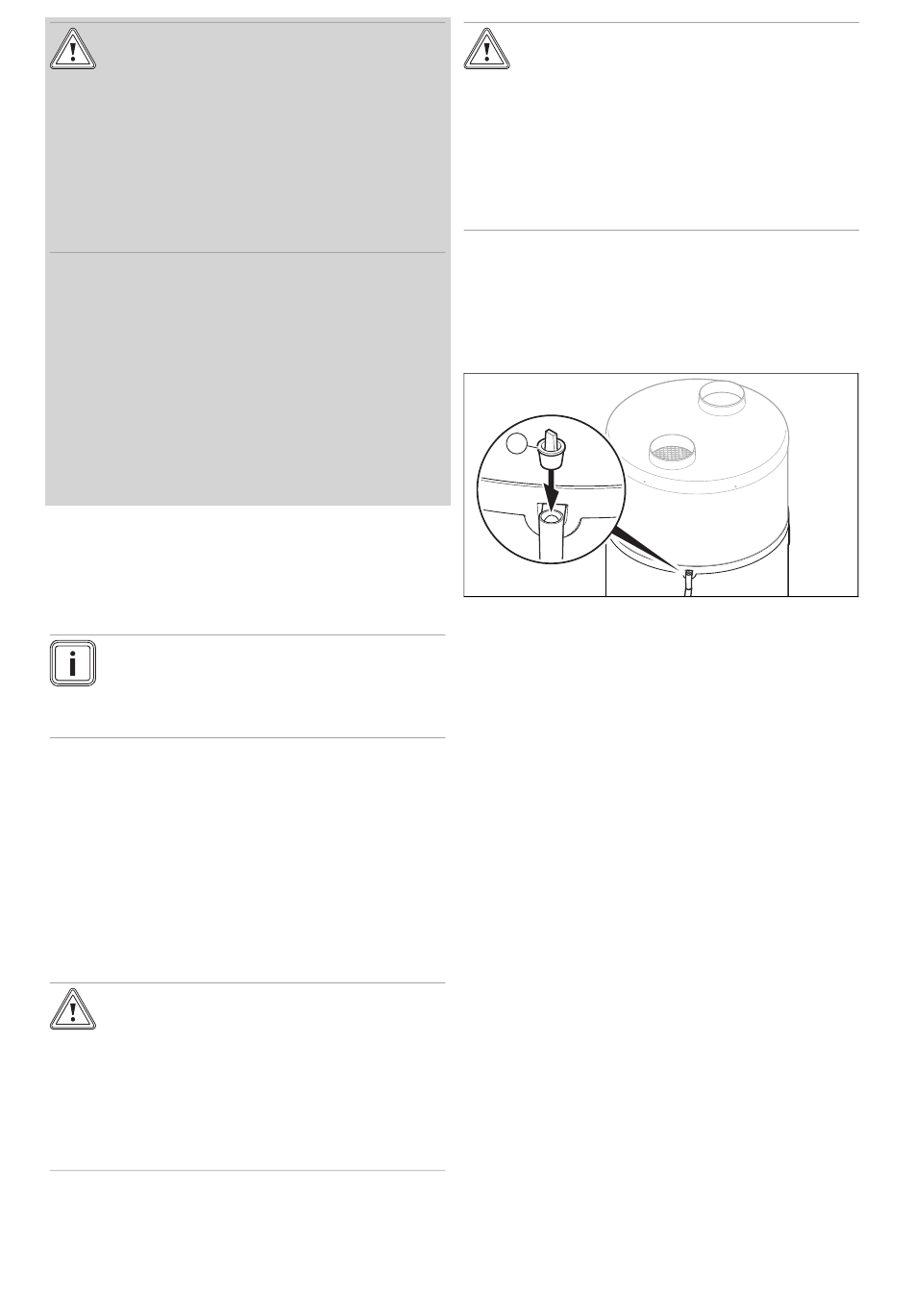

1. Vérifiez que le bouchon (1) sur le raccord d'évacuation
des condensats est enlevé avant la mise en marche du
produit.
2. Vérifiez que le robinet d'arrêt situé en amont du groupe
de sécurité de l'entrée d'eau froide est bien ouvert.
3. Vérifiez que le ballon d'eau chaude sanitaire est plein
avant d'établir l'alimentation électrique.
4. Vérifiez que le produit est bien raccordé à l'alimenta-
tion électrique.
5. Appuyez sur la touche Marche/Arrêt .
◁
L'écran s'allume.
◁
La DEL verte de l'écran s'allume.
◁
Le rétroéclairage de l'écran se met à clignoter et
l'utilisateur est invité à spécifier la langue.
–
Tournez le sélecteur pour régler la langue. Ap-
puyez sur le sélecteur pour valider votre sélec-
tion.
◁
Le produit ne vous propose le choix de la langue
qu'au moment de la première mise en marche.
Cependant vous avez la possibilité de modifier le
réglage de la langue, → notice d'utilisation.
◁
La pompe à chaleur ne se met en marche qu'à
condition que la température de l'eau froide soit in-
férieure à la température d'eau paramétrée, que le
moment corresponde bien à un temps de chauffage
dans le programme de fonctionnement et que le ta-
rif de l'électricité soit propice à une phase de chauf-
fage.
◁
Lorsque la pompe à chaleur fonctionne, il se pro-
duit un flux d'air au niveau de l'entrée et de la sortie
d'air.
