1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 1.2 Verwendete Warnhinweise WARNUNG Warnung vor schweren Personenschäden� Tod oder schwere, irreversible Verletzungen sind möglich� 2 Sicherheitshinweise •...

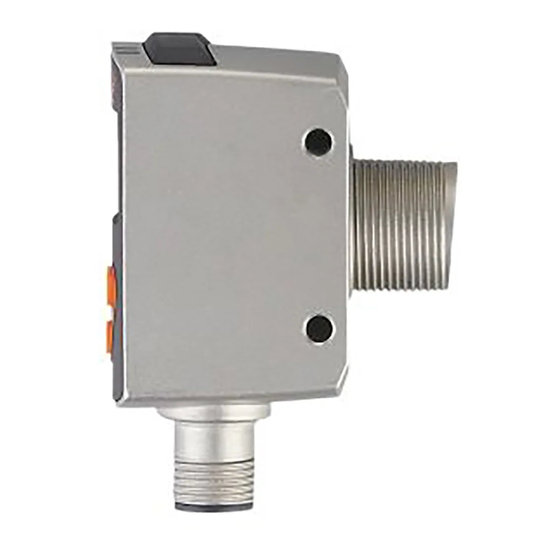

Sichtbares Laserlicht; LASER KLASSE 1� IEC 60825-1 : 2014 entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr� 50, Juni 2007� Position des Produktlabels Hinweisschild 3 Bestimmungsgemäße Verwendung 3.1 Allgemeine Hinweise Das Gerät wird als optischer Abstandssensor eingesetzt� Das Gerät erfasst kontinuierlich den Abstand zum Objekt und erzeugt Ausgangssignale entsprechend der Parametrierung�...
3.2 Einsatzbereiche • Der optische Abstandssensor misst Entfernungen von 25���300 mm� • Er besitzt eine max� Hintergrundausblendung bis zu 19,2 m� Der Abstand zwischen Sensor und Hintergrund muss auf max� 19,2 m begrenzt werden. Ansonsten können Messwerte mehrdeutig sein. → 5.1 3.3 Einbauhinweise 3.3.1 Vermeidung von Verschmutzung und Umgebungslicht Optische Sensoren sind vorzugsweise mit der Frontscheibe nach unten oder...
3.3.3 Sensorausrichtung zu bewegtem Objekt Optische Sensoren sind so einzubauen, dass das Objekt seitlich oder von Unten in den Erfassungsbereich des Sensors hineinbewegt wird� Hintergrund: • Beim Einfahren des Objektes von Oben verdeckt das bewegte Objekt zuerst einen Teil der Empfangslinse, ohne dabei vom Sendespot erfasst zu werden� Der Sensor "sieht"...
Das Gerät darf nur von einer Elektrofachkraft installiert werden� ► Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� ► Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen� OGD592 und OGD593: cULus, Supply Class 2 ► Anlage spannungsfrei schalten� ► Gerät wie folgt anschließen: OGD592 PNP...
6.1 Betrieb mit IO-Link-Master Das Gerät ist kompatibel mit IO-Link Masterportklasse A (Typ A)� Beim Betrieb mit IO-Link Masterportklasse B (Typ B) folgendes beachten: Das Gerät ist standardmäßig nicht kompatibel zur Masterportklasse B (Typ B)� Pin 2 (OU2) und Pin 5 (IN1) werden für herstellerspezifische Funktionen verwendet�...
7 Bedien- und Anzeigeelemente 3x LED grün Leuchtende LED = eingestellte Anzeigeeinheit (cm, mm, inch) 1x LED grün Leuchtende LED = Power 1x LED orange Schaltzustand Out 1 1x LED orange Schaltzustand Out 2 Programmiertaste Anwahl der Parameter und Bestätigen der Parameterwerte� [ENTER] Programmiertaste Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck;...
Seite 11
Die Grüne Displayfarbe signalisiert, dass sich ein Objekt im überwachten Bereich befindet unabhängig von der Einstellung der Schaltausgänge� Beispiel Abb. 1 (Einstellung Out 1 / Out 2 = hno) Display leuchtet grün, wenn: • Messwert ≤ SP1 • Messwert ≤ SP2 Abb�...
8 Menü 8.1 Menü-Struktur für Fensterfunktion *) Pfeiltaste (hoch oder runter) 3 s gedrückt halten zum Aktivieren� Anschließend einzeln drücken oder gedrückt halten für Schnelldurchlauf� = [ENTER] = [Taste hoch] = [Taste runter]...
8.2 Menü-Struktur für Hysteresefunktion *) Pfeiltaste (hoch oder runter) 3 s gedrückt halten zum Aktivieren� Anschließend einzeln drücken oder gedrückt halten für Schnelldurchlauf� = [ENTER] = [Taste hoch] = [Taste runter]...
8.3 Menü-Erläuterung Die Werkseinstellungen befinden sich am Ende der Anleitung (→ 15 Werkseinstellung)� Konfiguration für Ausgang 1 Es sind 5 Schaltfunktionen einstellbar: [Hno], [Hnc], [Fno], [Fnc] , [OFF] → 10.2.3 OUT1 / OUT2 konfigurieren� Konfiguration für Ausgang 2 Es sind 5 Schaltfunktionen einstellbar: [Hno], [Hnc], [Fno], [Fnc], [OFF] →...
Teach - Schaltpunkt für Hysteresefunktion OUT1 / 2 Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzustand ändert (Objekt näher / weiter als eingestellte Entfernung)� [tS1] ist nur aktiv, wenn [OU1] = [Hno] oder [Hnc] [tS2] ist nur aktiv, wenn [OU2] = [Hno] oder [Hnc] →...
9 Betriebsarten 9.1 Run-Modus Der Run-Modus entspricht dem normalen Arbeitsbetrieb� Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus� Es führt seine Überwachungsfunktion aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� Das Display zeigt die aktuelle Entfernung oder die Objektreflektivität an, die gelben LEDs signalisieren den Schaltzustand der Ausgänge�...
10 Parametrierung Das Gerät verbleibt während der Parametrierung intern im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist� 10.1 Parametrierung allgemein 10.1.1 Einstellung eines Parameterwertes Anzeigeeinheit [Uni] einstellen, bevor die Werte für die Parameter festgelegt werden�...
Weitere Parameter einstellen ► In Schritt 1 Parameter wählen und mit Schritt 2 fortfahren� Parametrierung beenden ► 15 s warten oder [Taste hoch] und [Taste runter] drücken� ► ggf� mehrfach wiederholen, um in Menüebene 0 zu gelangen� > Der aktuelle Messwert erscheint� 10.1.2 Wechsel von Menü-Ebene 1 zu Menü-Ebene 2 ►...
Entriegeln ► [Taste hoch] + [Taste runter] gedrückt halten, bis [uLo] angezeigt wird� > Das Gerät ist entriegelt� Timeout Wird während des Einstellvorgangs 15 s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Run-Modus zurück� 10.2 Parametrierung Grundeinstellungen 10.2.1 Anzeigeeinheit wählen [Uni] einstellen, bevor die Werte für die Parameter [SPx], [nPx], [FPx], festgelegt werden�...
10.2.4 Hysteresefunktion Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Messwert um den Schaltabstand herum schwankt� Der gewählte Schaltpunkt [SPx] ist dabei der Einschaltpunkt� Der Rückschaltpunkt wird vom Sensor automatisch hinter dem gewählten Schaltpunkt [SPx] eingestellt� Der nominale Abstand zwischen Ein- und Rückschaltpunkt ist die Hysterese, diese kann dem Datenblatt entnommen werden�...
Schaltzustand der Ausgänge Ausgangsfunktion Objektabstand (D) Schaltzustand [Hno] D < [SPx] geschlossen D > [SPx] offen [Hnc] D < [SPx] offen D > [SPx] geschlossen 10.2.5 Schaltpunkt für Hysteresefunktion OUT1 / OUT2 einstellen ► In [EF] wechseln� ► Unter [OU1] die Ausgangsfunktion [Hno] oder [Hnc] wählen� ►...
10.2.8 Fensterfunktion Für jeden der beiden Ausgänge (OUT1 / OUT2) gibt es die Möglichkeit ein Fenster für die Objekterkennung zu definieren� Schaltet, wenn Objekt erkannt wird [nSPx] = Schaltpunkt "Nah"; [FSPx] = Schaltpunkt "Fern"; FE = Fenster Bewegt sich der Messwert zwischen Schaltpunkt "Nah" [nPx] und Schaltpunkt "Fern"...
Schaltzustand der Ausgänge Ausgangsfunktion Objektabstand (D) Schaltzustand D < [nSPx] offen [Fno] D > [FSPx] [nSPx] < D < [FSPx] geschlossen D < [nSPx] geschlossen [Fnc] D > [FSPx] [nSPx] < D < [FSPx] offen Beide Fenstergrenzen ([nSPx] und [FSPx]) arbeiten mit einer Schalthysterese →...
Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link finden Sie unter www�ifm�com/de/io-link� 11.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Sensorwerte, Diagnoseinformationen und Parameter finden Sie in der tabellarischen Übersicht unter www�ifm�com/de/io-link�...
12 Inbetriebnahme / Betrieb ► Nach Montage, elektrischem Anschluss und Programmierung prüfen, ob das Gerät sicher funktioniert� > Bei korrekter Inbetriebnahme wird die Entfernung zum Objekt angezeigt� Lebensdauer einer Laserdiode: 50000 Stunden 12.1 Fehleranzeigen Anzeige Mögliche Ursache Schaltausgang [Hno] [Hnc] [Fno] [Fnc] zu viel Licht,...
13 Wartung, Instandsetzung, Entsorgung Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt� _MZ_200_0404 Original Scale Drawing (MTD) ► Die Frontscheibe des Gerätes von Verschmutzung freihalten� ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen� 14 Maßzeichnung 45,2 LEDs 22,5...
15 Werkseinstellung Parameter Einstellbereich Werkseinstellung Eigene Einstellung mm, inch Hno, Hnc, Fno, Fnc 30���300 30���300 30���300 Hno, Hnc, Fno, Fnc, OFF 30���150 30���150 30���150 0���0,1���5 0���0,1���5 0���0,1���5 0���0,1���5 0���0,1���5 0,1 s On / OFF Technische Daten und weitere Informationen unter www�ifm�com...
