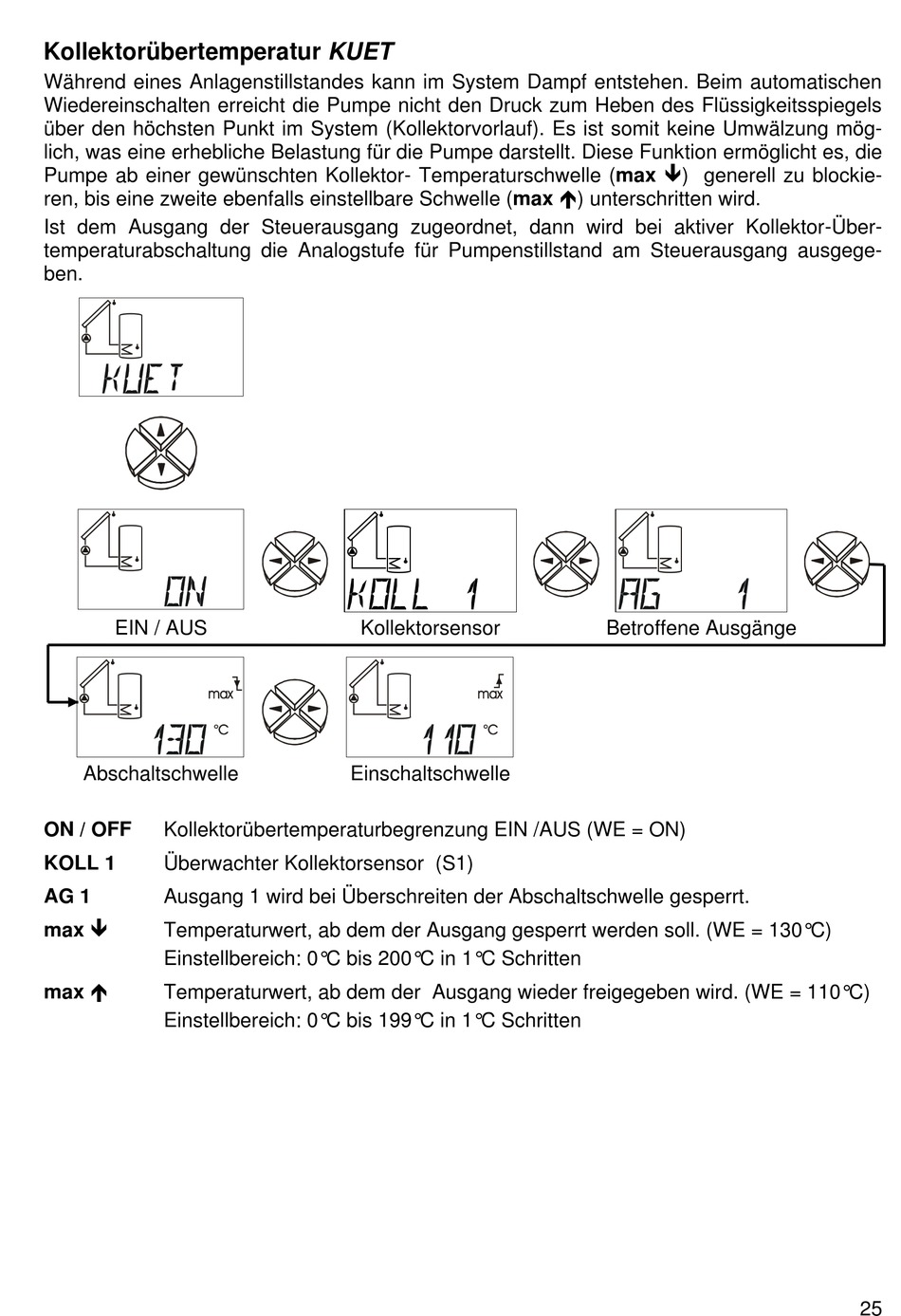

Kollektorübertemperatur KUET
Während eines Anlagenstillstandes kann im System Dampf entstehen. Beim automatischen
Wiedereinschalten erreicht die Pumpe nicht den Druck zum Heben des Flüssigkeitsspiegels
über den höchsten Punkt im System (Kollektorvorlauf). Es ist somit keine Umwälzung mög-
lich, was eine erhebliche Belastung für die Pumpe darstellt. Diese Funktion ermöglicht es, die
Pumpe ab einer gewünschten Kollektor- Temperaturschwelle (max ) generell zu blockie-
ren, bis eine zweite ebenfalls einstellbare Schwelle (max ) unterschritten wird.
Ist dem Ausgang der Steuerausgang zugeordnet, dann wird bei aktiver Kollektor-Über-
temperaturabschaltung die Analogstufe für Pumpenstillstand am Steuerausgang ausgege-
ben.
EIN / AUS
Abschaltschwelle
ON / OFF
Kollektorübertemperaturbegrenzung EIN /AUS (WE = ON)
KOLL 1
Überwachter Kollektorsensor (S1)
AG 1
Ausgang 1 wird bei Überschreiten der Abschaltschwelle gesperrt.
max
Temperaturwert, ab dem der Ausgang gesperrt werden soll. (WE = 130°C)
Einstellbereich: 0°C bis 200°C in 1°C Schritten
max
Temperaturwert, ab dem der Ausgang wieder freigegeben wird. (WE = 110°C)
Einstellbereich: 0°C bis 199°C in 1°C Schritten
Kollektorsensor
Einschaltschwelle
Betroffene Ausgänge
