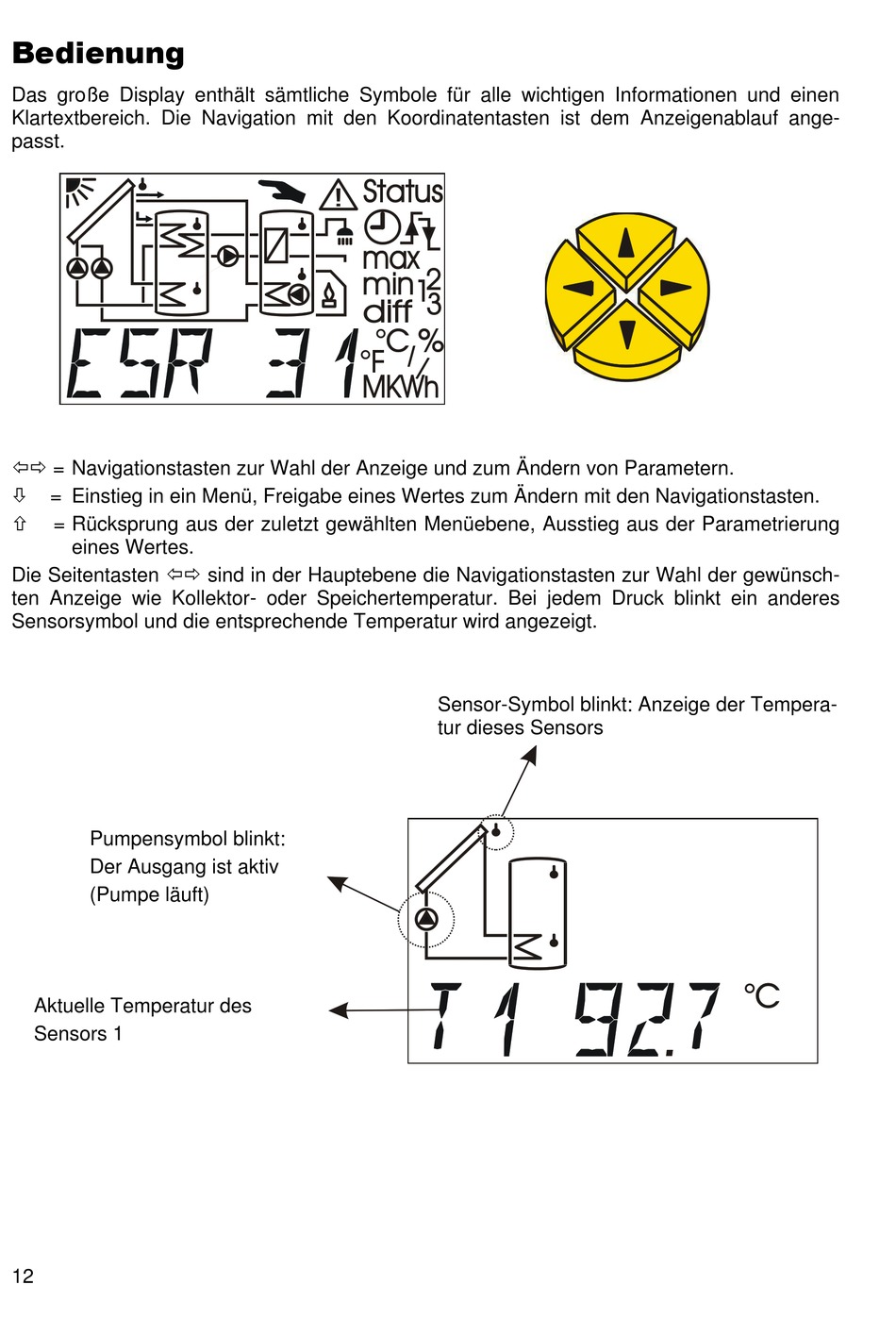

Bedienung
Das große Display enthält sämtliche Symbole für alle wichtigen Informationen und einen
Klartextbereich. Die Navigation mit den Koordinatentasten ist dem Anzeigenablauf ange-
passt.
= Navigationstasten zur Wahl der Anzeige und zum Ändern von Parametern.
= Einstieg in ein Menü, Freigabe eines Wertes zum Ändern mit den Navigationstasten.
= Rücksprung aus der zuletzt gewählten Menüebene, Ausstieg aus der Parametrierung
eines Wertes.
Die Seitentasten sind in der Hauptebene die Navigationstasten zur Wahl der gewünsch-
ten Anzeige wie Kollektor- oder Speichertemperatur. Bei jedem Druck blinkt ein anderes
Sensorsymbol und die entsprechende Temperatur wird angezeigt.
Pumpensymbol blinkt:
Der Ausgang ist aktiv
(Pumpe läuft)
Aktuelle Temperatur des
Sensors 1
12
Sensor-Symbol blinkt: Anzeige der Tempera-
tur dieses Sensors
