ASOTEC ASR-310 Bedienungsanleitung Seite 14

Einfache solarregelung
Inhaltsverzeichnis

Werbung

T1 bis T3 Zeigt den am Sensor (S1 – T1, S2 – T2, S3 – T3) gemessenen Wert an.
Weitere Anzeigearten der Sensoren:

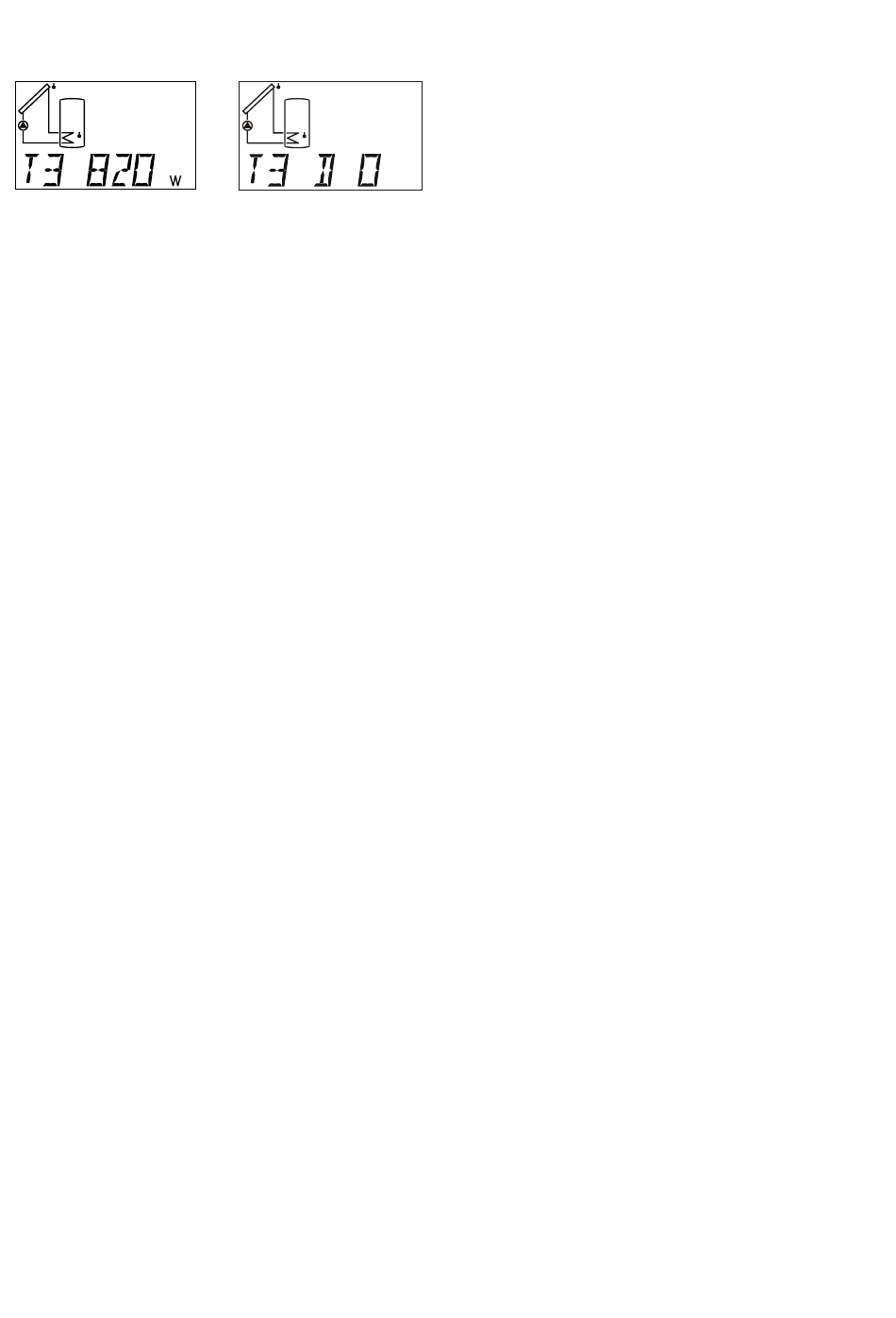

Strahlung in W/m²
(Strahlungssensor)
Wird im Menü SENSOR (Hauptmenü MEN) ein Sensor auf OFF gestellt oder als
Volumenstromgeber VSG definiert, so wird die Wertanzeige dieses Sensors in der
Hauptebene ausgeblendet.
S3
Volumenstrom, zeigt die Durchflussmenge des Volumenstromgebers in Liter pro
Stunde an
KM
Windgeschwindigkeit in km/h, wenn S3 ein Windsensor WIS01 ist.
E1 bis E9 Zeigt die Werte von externen Sensoren an, die über den DL-Bus eingelesen wer-
den. Es werden nur aktivierte Eingänge angezeigt.
ERR bedeutet, dass kein gültiger Wert eingelesen wurde. In diesem Fall wird der
externe Wert auf 0 gesetzt.
DZS
Drehzahlstufe, nur bei ESR31-D. Zeigt die aktuelle Drehzahlstufe an.
Dieser Menüpunkt wird nur eingeblendet, wenn die Drehzahlregelung aktiviert ist.
Anzeigebereich:
ANS
Analogstufe, zeigt die aktuelle Analogstufe des 0 - 10V Ausgangs an. Dieser Me-
nüpunkt wird nur eingeblendet, wenn die 0 -10V Ausgangsregelung aktiviert wur-
de.
Anzeigebereich:
kW
Momentanleistung, zeigt die momentane Leistung des Wärmemengenzählers in
kW an.
MWh
Megawattstunden, zeigt die Megawattstunden des Wärmemengenzählers an.
kWh
Kilowattstunden, zeigt die Kilowattstunden des Wärmemengenzählers an.
Wenn 1000 kWh erreicht sind, beginnt der Zähler wieder bei 0 und die MWh wer-
den um 1 erhöht.
Die Menüpunkte l/h, kW, MWh, kWh werden nur eingeblendet, wenn der Wärmemengen-
zähler aktiviert wurde.
14
Digitalzustand
(0=AUS, 1=EIN)
(Digitaleingang)
0 = Ausgang ist ausgeschaltet
30 = Drehzahlregelung läuft auf höchster Stufe
0
= Ausgangsspannung = 0V oder 0% (PWM)
100
= Ausgangsspannung = 10V oder 100% (PWM)
