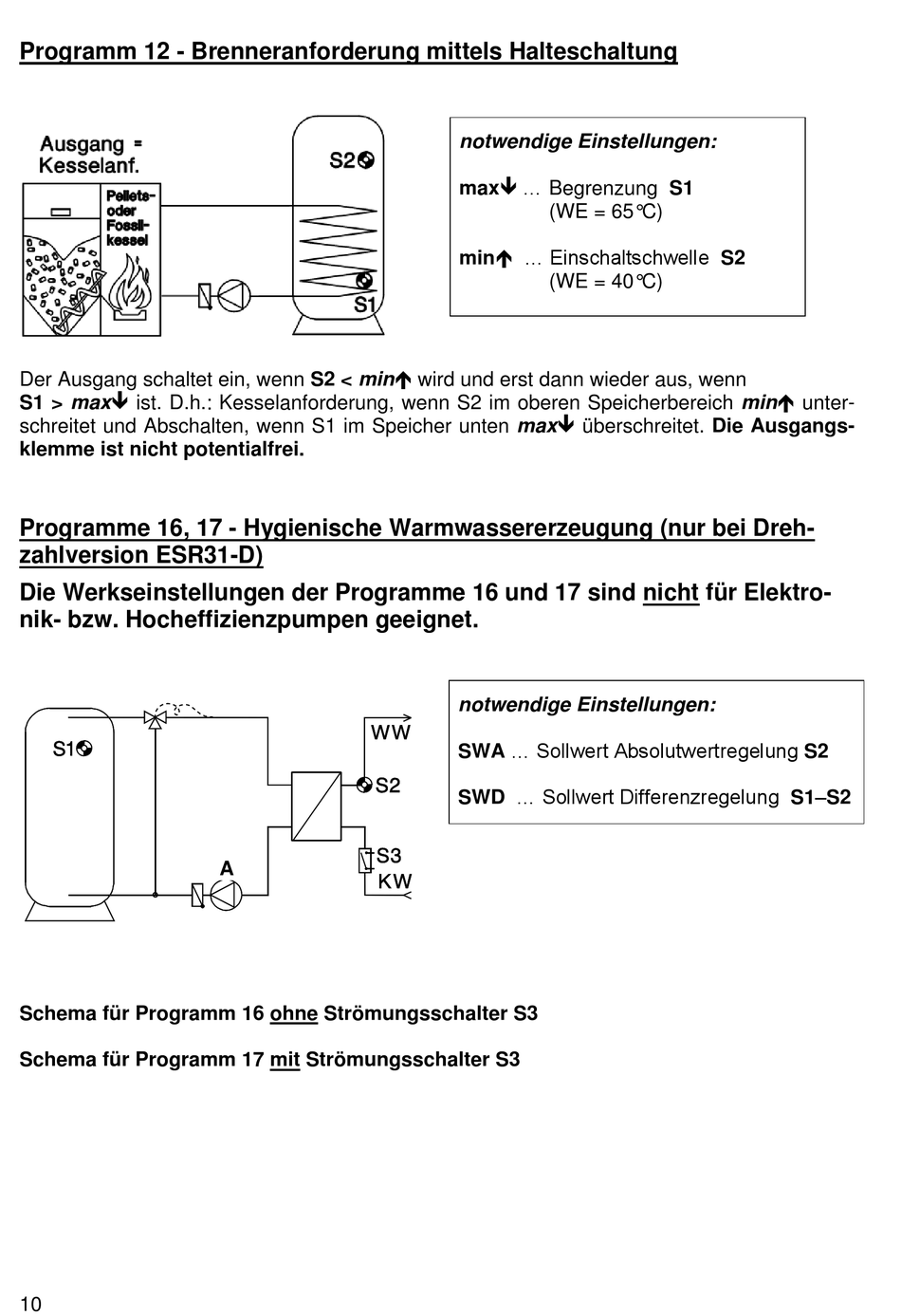

Programm 12 - Brenneranforderung mittels Halteschaltung
Der Ausgang schaltet ein, wenn S2 < min wird und erst dann wieder aus, wenn
S1 > max ist. D.h.: Kesselanforderung, wenn S2 im oberen Speicherbereich min unter-
schreitet und Abschalten, wenn S1 im Speicher unten max überschreitet. Die Ausgangs-
klemme ist nicht potentialfrei.
Programme 16, 17 - Hygienische Warmwassererzeugung (nur bei Dreh-
zahlversion ESR31-D)
Die Werkseinstellungen der Programme 16 und 17 sind nicht für Elektro-
nik- bzw. Hocheffizienzpumpen geeignet.
Schema für Programm 16 ohne Strömungsschalter S3
Schema für Programm 17 mit Strömungsschalter S3
10
A
notwendige Einstellungen:
max ... Begrenzung S1
(WE = 65°C)
min ... Einschaltschwelle S2
(WE = 40°C)
notwendige Einstellungen:
SWA ... Sollwert Absolutwertregelung S2
SWD ... Sollwert Differenzregelung S1–S2
