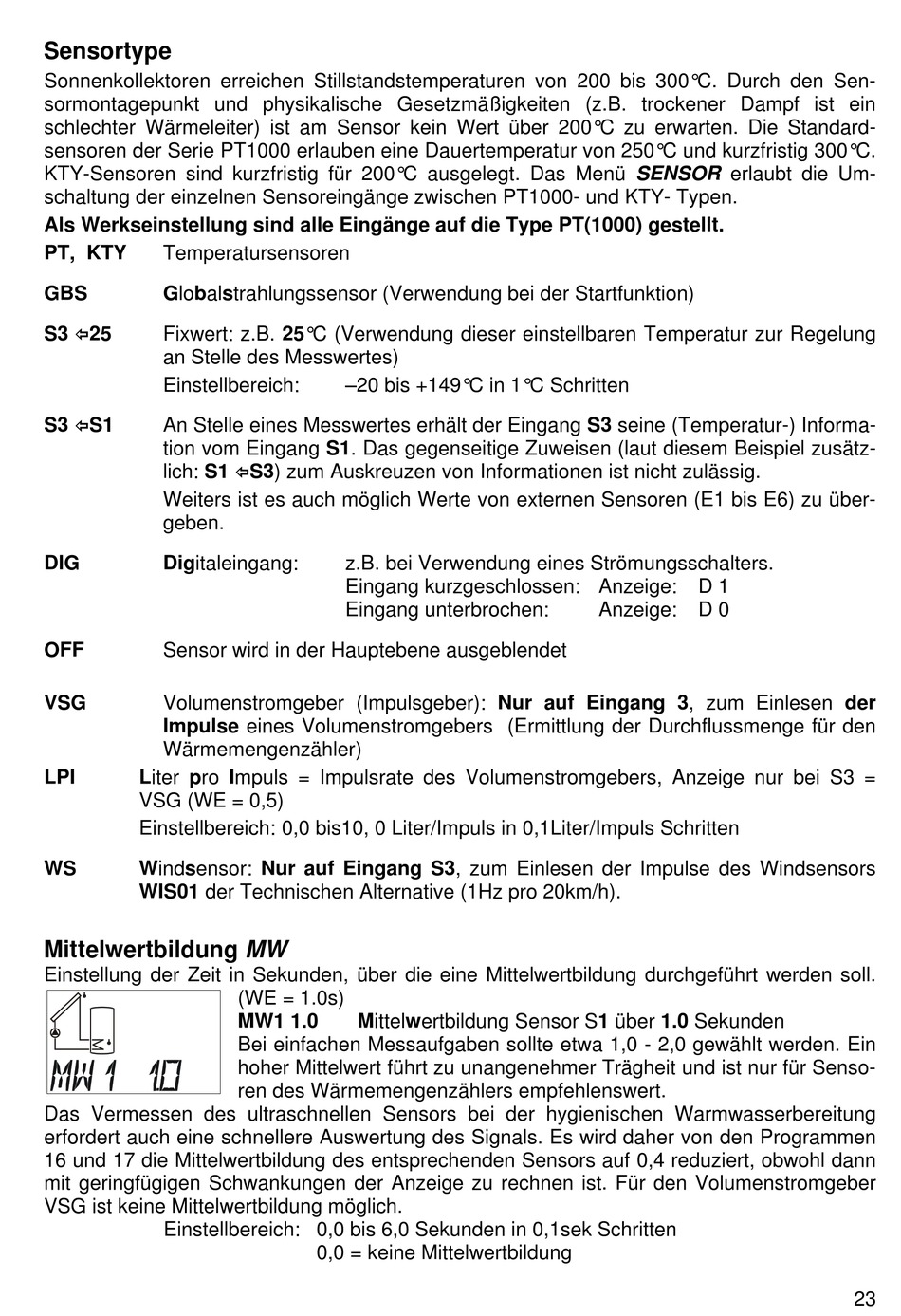

Sensortype
Sonnenkollektoren erreichen Stillstandstemperaturen von 200 bis 300°C. Durch den Sen-
sormontagepunkt und physikalische Gesetzmäßigkeiten (z.B. trockener Dampf ist ein
schlechter Wärmeleiter) ist am Sensor kein Wert über 200°C zu erwarten. Die Standard-
sensoren der Serie PT1000 erlauben eine Dauertemperatur von 250°C und kurzfristig 300°C.
KTY-Sensoren sind kurzfristig für 200°C ausgelegt. Das Menü SENSOR erlaubt die Um-
schaltung der einzelnen Sensoreingänge zwischen PT1000- und KTY- Typen.
Als Werkseinstellung sind alle Eingänge auf die Type PT(1000) gestellt.
PT, KTY
Temperatursensoren
GBS
Globalstrahlungssensor (Verwendung bei der Startfunktion)
S3
25
Fixwert: z.B. 25°C (Verwendung dieser einstellbaren Temperatur zur Regelung
an Stelle des Messwertes)
Einstellbereich:
S3
S1
An Stelle eines Messwertes erhält der Eingang S3 seine (Temperatur-) Informa-
tion vom Eingang S1. Das gegenseitige Zuweisen (laut diesem Beispiel zusätz-
lich: S1
Weiters ist es auch möglich Werte von externen Sensoren (E1 bis E6) zu über-
geben.
DIG
Digitaleingang:
OFF
Sensor wird in der Hauptebene ausgeblendet
VSG
Volumenstromgeber (Impulsgeber): Nur auf Eingang 3, zum Einlesen der
Impulse eines Volumenstromgebers (Ermittlung der Durchflussmenge für den
Wärmemengenzähler)
LPI
Liter pro Impuls = Impulsrate des Volumenstromgebers, Anzeige nur bei S3 =
VSG (WE = 0,5)
Einstellbereich: 0,0 bis10, 0 Liter/Impuls in 0,1Liter/Impuls Schritten
WS
Windsensor: Nur auf Eingang S3, zum Einlesen der Impulse des Windsensors
WIS01 der Technischen Alternative (1Hz pro 20km/h).
Mittelwertbildung MW
Einstellung der Zeit in Sekunden, über die eine Mittelwertbildung durchgeführt werden soll.
Das Vermessen des ultraschnellen Sensors bei der hygienischen Warmwasserbereitung
erfordert auch eine schnellere Auswertung des Signals. Es wird daher von den Programmen
16 und 17 die Mittelwertbildung des entsprechenden Sensors auf 0,4 reduziert, obwohl dann
mit geringfügigen Schwankungen der Anzeige zu rechnen ist. Für den Volumenstromgeber
VSG ist keine Mittelwertbildung möglich.
Einstellbereich: 0,0 bis 6,0 Sekunden in 0,1sek Schritten
–20 bis +149°C in 1°C Schritten
S3) zum Auskreuzen von Informationen ist nicht zulässig.
z.B. bei Verwendung eines Strömungsschalters.
Eingang kurzgeschlossen: Anzeige:
Eingang unterbrochen:
(WE = 1.0s)
MW1 1.0
Mittelwertbildung Sensor S1 über 1.0 Sekunden
Bei einfachen Messaufgaben sollte etwa 1,0 - 2,0 gewählt werden. Ein
hoher Mittelwert führt zu unangenehmer Trägheit und ist nur für Senso-
ren des Wärmemengenzählers empfehlenswert.
0,0 = keine Mittelwertbildung
D 1
Anzeige:
D 0
23
