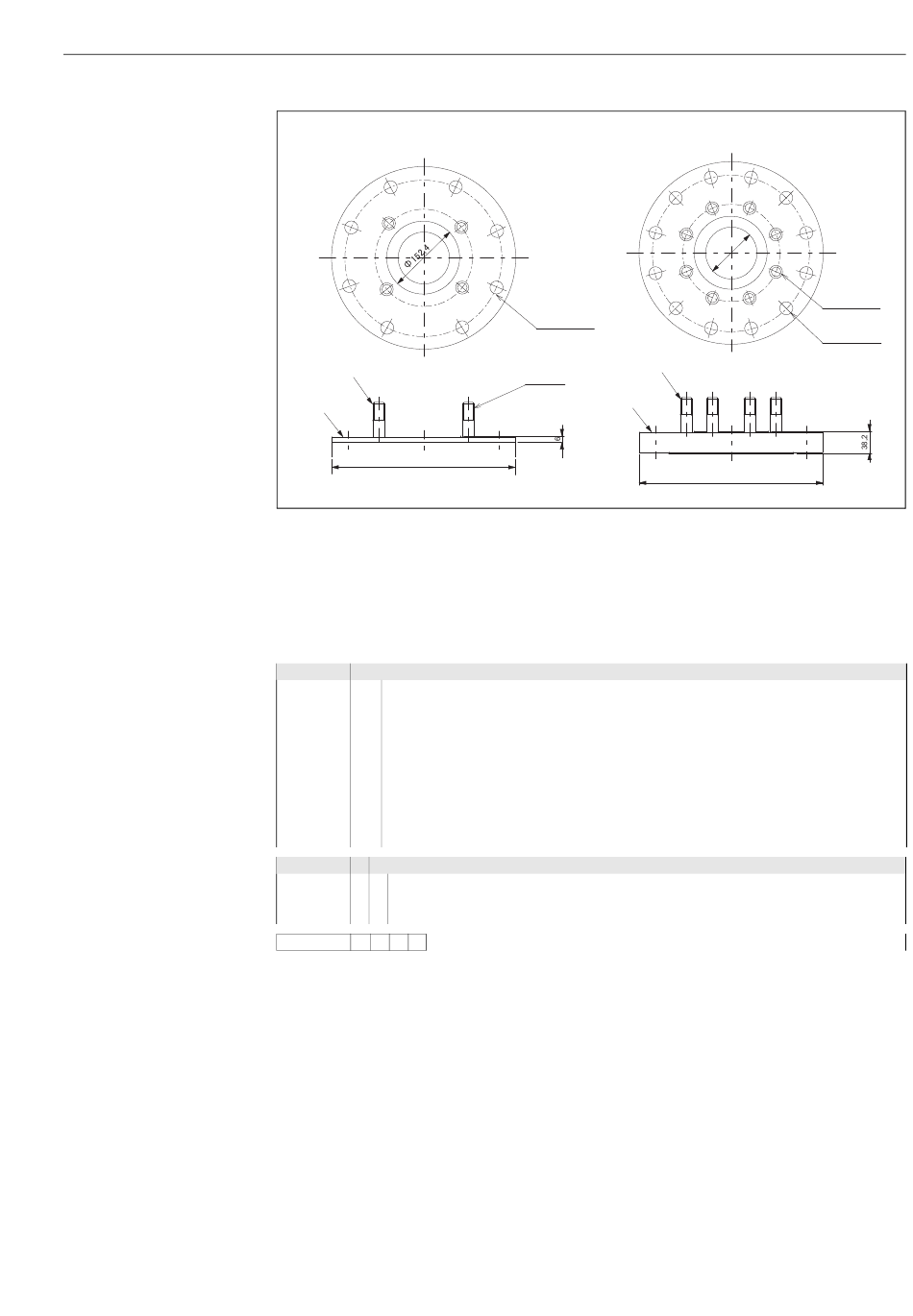

Reduzierflansch

Endress+Hauser
Niederdruck
Gewindebolzen
Flansch
Ø279
Die Montage mit Führungsdraht macht den Reduzierflansch erforderlich. Darüber hinaus ist der Reduzier-
flansch erforderlich, um den kundenseitig bereitgestellten Stutzen an den Flansch des Proservo anzupassen.
Der Proservo-Anschluss hat immer eine Größe von 3"/DN80. Der Reduzierflansch wird mit den für den
Proservo-Anschluss notwendigen Gewindebolzen geliefert.
NHF4
10 Prozessanschluss; Rumpf
A JIS 10K 150A RF-Flansch
C JIS 10K 150A FF-Flansch
E JIS 20K 150A RF-Flansch
G ANSI 6" 150 lbs RF-Flansch
J ANSI 6" 300 lbs RF-Flansch
L DIN DN150 PN10 RF-Flansch
N DIN DN150 PN25 RF-Flansch
Q JPI 6" 150 lbs RF-Flansch
S JPI 6" 300 lbs RF-Flansch
Y Sonderausführung
20 Flanschwerkstoff
0 Kohlenstoffarmer Stahl (JIS SS41)
1 Edelstahl SS304
9 Sonderausführung
NHF4- Vollständige Produktbezeichnung
8-Ø23
P.C.D=Ø241,3
Gewindebolzen
4-UNC 5/8
Flansch
Proservo
Hochdruck
Hole
Ø90
3/4 8-UNC
P.C.D=168,1
12 - Ø22,4(Ø22)
P.C.D=269,7
( )=JPI
Ø317,5
(Ø318)
35
