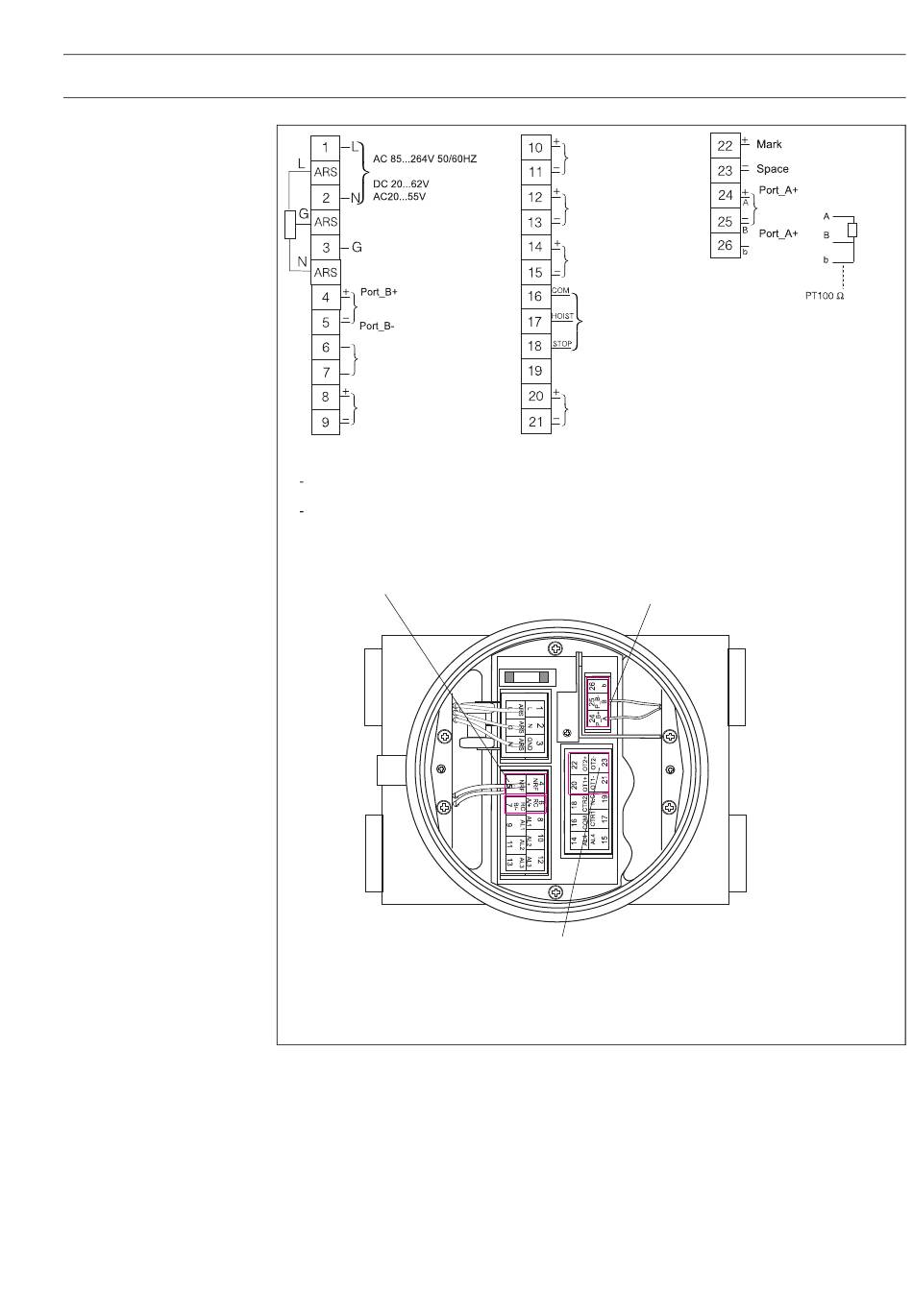

Elektrischer Anschluss
Primärausgang M/S
Endress+Hauser
Spannungsversorgung
oder
Nicht eigensich. (Non-IS)
®
HART
an NRF oder andere
Alarmkontakt
Klemmen 4 & 5 und 24 & 25 für HART-Geräte sind bei der exgeschützten
Ausführung (Ex d) zusammengeschaltet.
Klemmen 24 & 25 (und 24, 25 & 26 für Punkttemp) sind nur dann eigensichere (IS)
Geräteanschlüsse, wenn die eigensichere Ausführung ausgewählt wurde.
Lokales HART
®
-Gerät Exd (Slave):
Klemmen 4 & 5
NRF (und andere HART-Geräte)
Alarmkontakt
Alarmkontakt
Alarmkontakt
Kontakt-
eingang
Betrieb
Mark/Space
Lokale HART
®
-Geräte Ex d oder Ex ia (Slave):
Klemmen 24 & 25 (26)
- NMT (und andere HART-Geräte)
- Pt 100 3-Leiter Punkt-RTD
Ausgang M/S:
Klemmen 20 & 21, 22 & 23
M/S dient zur digitalen Datenübertragung (serieller Impuls)
zusammen mit einem separaten Spannungsversorgungskreis.
Da diese 4 Klemmen vom M/S Klemmenanschluss belegt sind,
stehen weder der 4 ~ 20-mA-Ausgang noch der
Status 1-Eingang zur Verfügung.
Proservo
Lokales HART
®
an NMT
Punkttemp.
15
