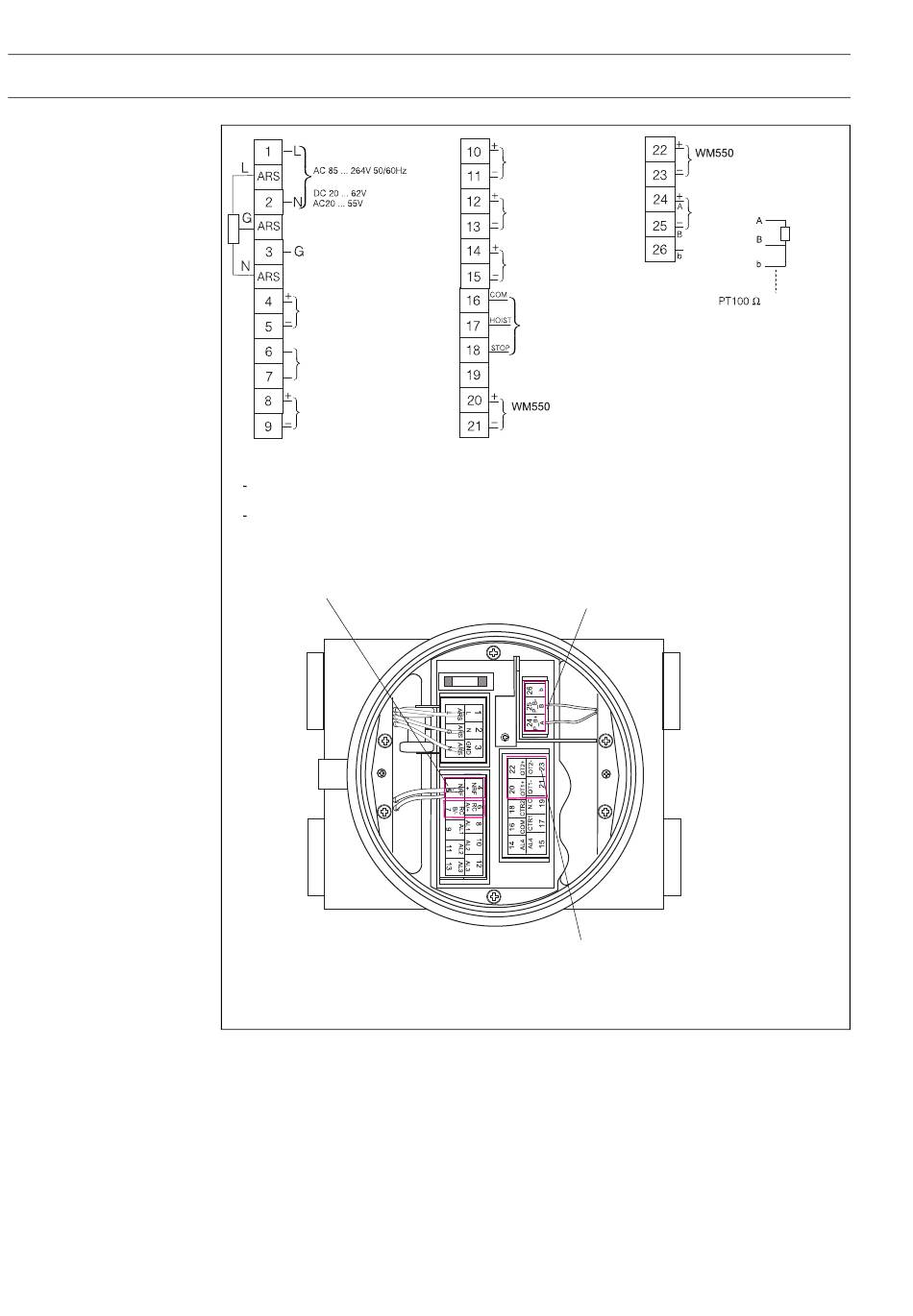

Elektrischer Anschluss
Primärausgang WM 550
14
Spannungsversorgung
oder
Lokales HART
®
an NRF
Alarmkontakt
Klemmen 4 & 5 und 24 & 25 für HART-Geräte sind bei der exgeschützten
Ausführung (Ex d) zusammengeschaltet.
Klemmen 24 & 25 (und 24, 25 & 26 für Punkttemp) sind nur dann eigensichere (IS)
Geräteanschlüsse, wenn die eigensichere Ausführung ausgewählt wurde.
Lokales HART
-Gerät Exd (Slave):
®
Klemmen 4 & 5
NRF (und andere HART-Geräte)
Alarmkontakt
Alarmkontakt
Alarmkontakt
Kontakt-
eingang
Betrieb
Kanal 1
Lokale HART
-Geräte Ex d oder Ex ia (Slave):
®
Klemmen 24 & 25 (26)
- NMT (und andere HART-Geräte)
- Pt 100 3-Leiter Punkt-RTD
Ausgang Whessoe Matic (WM) 550:
Klemmen 20 & 21, 22 & 23
WM550 ist ein strombasierendes, redundantes Übertragungsprotokoll.
Da diese 4 Klemmen vom WM550 Klemmenanschluss belegt sind,
stehen weder der 4 ~ 20-mA-Ausgang noch der Status 1-Eingang
zur Verfügung.
Proservo
Kanal 2
Lokales
HART
®
an NMT
3-Leiter RTD Punkttemp.
Endress+Hauser
