Lenker

Höheneinstellung
Um die Lenkerhöhe zu verändern, müssen Sie die Klemm-
schrau be mit einem 6-mm-Innen-Sechskant-Schlüssel lösen.
Sie kön nen nun den Vorbau bis zur Maximalmarke heraus-
ziehen.
Der Lenkervorbau darf höchstens bis zur
Maximalmarke heraus gezogen werden.
Die Markierung der Mindesteinstecktiefe
darf nicht sichtbar sein. Bruch und Sturz-
gefahr! (keine Gewährleistung!)
Nachdem Sie die richtige Höhe gewählt haben, ziehen Sie die Klemmschraube wieder fest an (siehe auch
Ka pitel Drehmmomentangaben).

Winkeleinstellung

Den Winkel des Vorbaus können Sie verändern, indem Sie zuerst die untere Klemmschraube mit einem
5-mm Innen-Sechskant-Schlüssel weit lösen und anschließend den Lenker in die gewünschte Position brin-
gen. Ziehen Sie abschließend die Verschraubung wieder fest an.
Trekk_E_Bike_36V_2012.indd 9

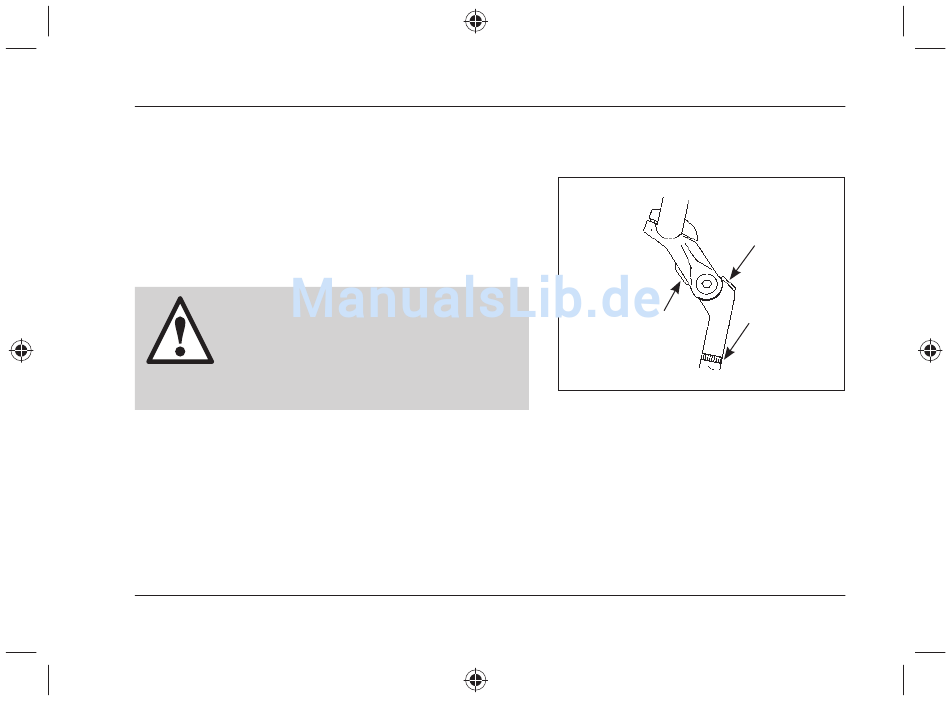

Klemmschraube
für Höhenverstellung
Klemmschraube
für Winkelverstellung
Mindesteinstecktiefe: 65 mm
Maximalmarke
